Sensores de fio vibratório Kingmach para monitoramento de integridade estrutural

O que um sensor de fio vibratório mede no SHM

Um sensor de fio vibratório converte uma mudança mecânica em uma mudança na frequência ressonante de um fio tensionado. Uma leitura compatível excita o fio, detecta a resposta e aplica coeficientes de calibração para calcular deformação, pressão, carga ou outro valor de engenharia. A frequência é a quantidade medida, portanto a variação normal da resistência do cabo tem menos influência no resultado do que pode ter em uma resistência de baixo nível ou sinal de tensão. A continuidade do cabo, a blindagem, a proteção contra umidade e a compatibilidade de leitura ainda são importantes.

Para uma explicação mais profunda do mecanismo de detecção, revise como funcionam os extensômetros de fio vibratório . A vantagem da engenharia é mais forte no monitoramento lento e de longo prazo, onde a estabilidade e as longas rotas de cabos são mais importantes do que a resposta dinâmica de alta frequência. Um sensor de fio vibratório não é automaticamente a escolha certa para vibração rápida, grande movimento global ou uma geometria que requer um caminho de medição flexível, com fio de tração, óptico ou baseado em satélite.

Verificação de terminologia antes da RFQ

Não use “fio vibratório” como nome genérico para cada instrumento de saída de frequência ou deslocamento digital. Os modelos Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT e JMDL-32XXAT usam princípios de modulação de frequência indutiva. JMDL-52XXADT usa duas bobinas indutivas acopladas, JMLS-22XXADT usa um mecanismo de cabo de aço com conversão de resistência e comunicação digital, e JMBD-1050 usa posicionamento GNSS. A terminologia correta evita canais de leitura, suposições de fiação e procedimentos de calibração incompatíveis.

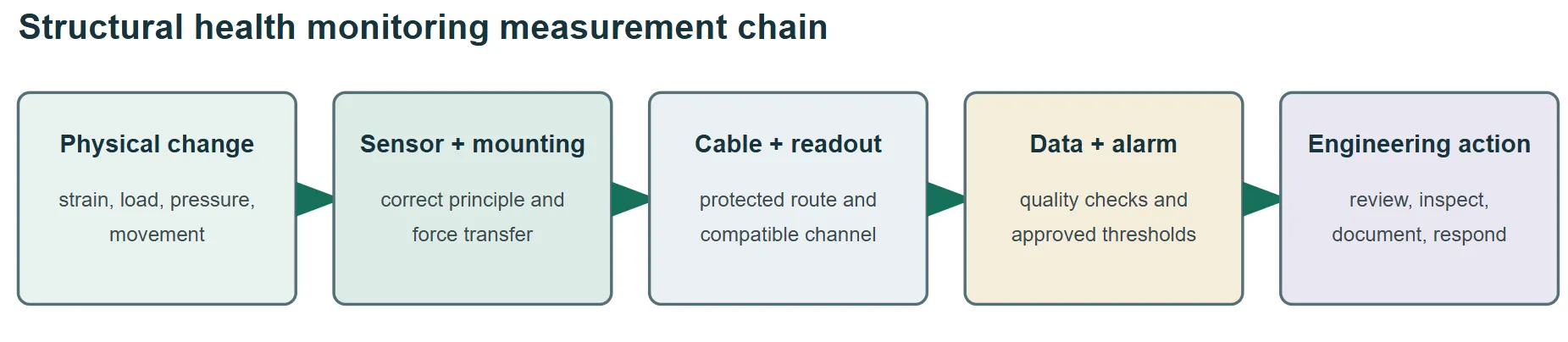

Construa a cadeia de medição antes de escolher um modelo

Um sensor é uma camada de um sistema SHM. O ponto de medição, o hardware de montagem, a rota do cabo protegido, a leitura ou registrador, o link de comunicação, o software, os limites de alarme e o procedimento de resposta devem funcionar como uma cadeia. Um sensor altamente estável não pode corrigir uma âncora instável, um cabo danificado, um canal incompatível, uma interpretação inadequada da temperatura ou um limite de alarme que não tenha base de engenharia.



• Defina a questão de engenharia e a variável física antes de selecionar uma família de sensores.
• Confirme se o intervalo, a resolução, a repetibilidade, o comportamento da temperatura e a taxa de amostragem apoiam a decisão do alarme.
• Especifique montagem, proteção de cabos, aterramento, proteção contra surtos, canais de leitura, comunicações, armazenamento de dados e acesso para manutenção.
• Atribua responsabilidade pelas leituras de linha de base, aprovação de limites, revisão de alarmes, inspeção e retenção de dados.

Critérios de seleção que pertencem à cotação

Oito opções de monitoramento de movimento e onde elas se encaixam

As oito opções a seguir aparecem no livro de Kingmach faixa do transdutor de deslocamento . Eles resolvem diferentes questões de movimento dentro do SHM, mas não são oito versões de um sensor de fio vibratório. Compare o princípio de detecção, o caminho de medição, o método de instalação, a saída e os requisitos de manutenção antes de tratar os modelos como substitutos.

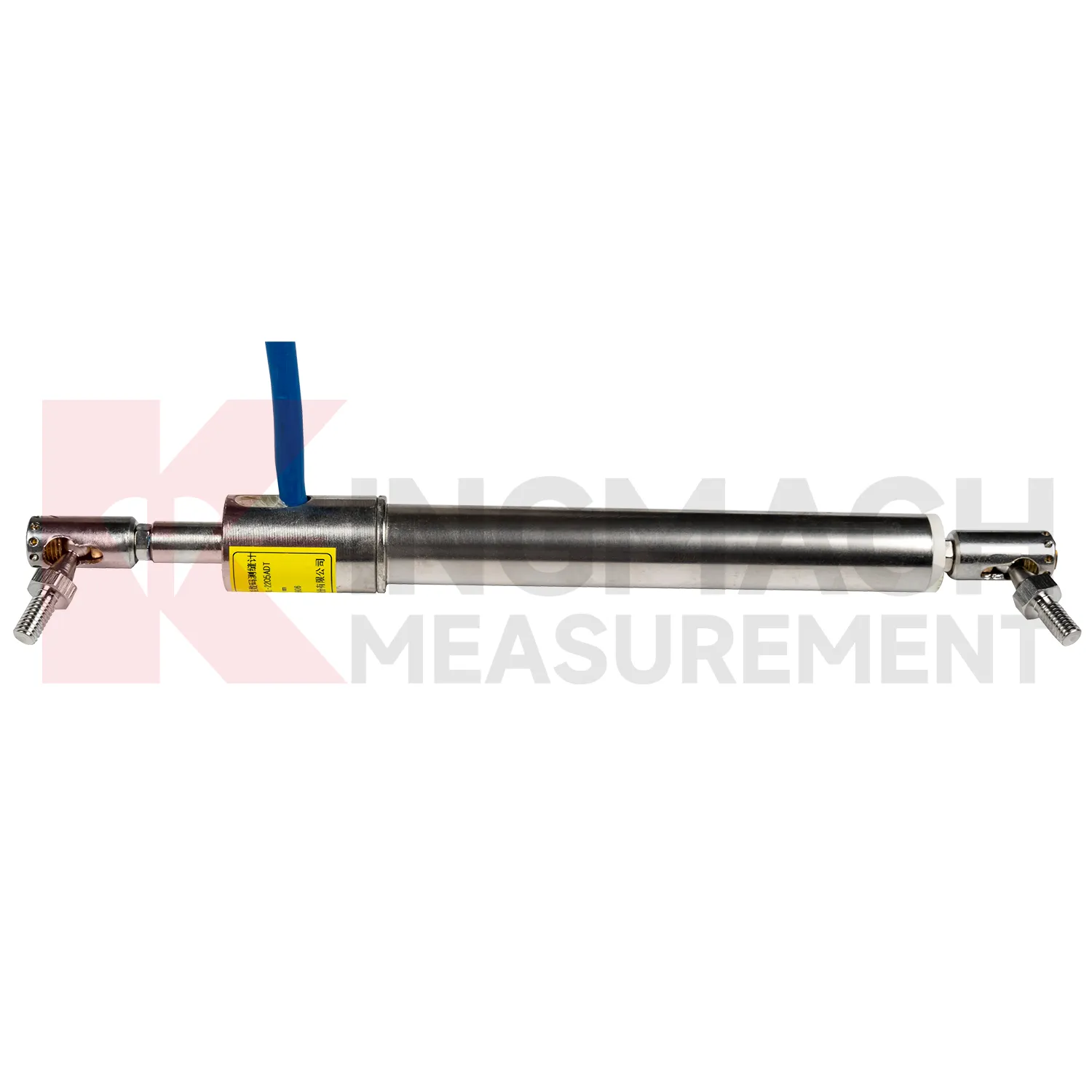

1. Medidor de rachadura inteligente: JMDL-22XXAT

Use o Medidor de rachadura inteligente JMDL-22XXAT quando a variável de engenharia é a mudança na largura através de uma fissura, junta ou junta de expansão. As opções de alcance padrão permitem que o comprador corresponda ao movimento esperado, em vez de aceitar uma viagem genérica. A geometria de montagem deve transferir a abertura diretamente para o medidor, mantendo as âncoras fora do material danificado ou solto. A leitura zero deve ser registrada com temperatura, condição de instalação e referência de desenho relevante.

O projeto da ponte ferroviária de Egongyan usou medidores inteligentes de fissuras em um sistema mais amplo de monitoramento de pontes, mostrando por que os dados de fissuras devem ser interpretados com medições de carga, deflexão, deformação e ambientais. Um erro comum é escolher o menor intervalo para obter precisão aparente, sem permitir movimentos sazonais ou deslocamento de instalação. Outra é a montagem através de uma fissura irregular sem definir o eixo do movimento. Solicite a faixa exata, a precisão, a opção de temperatura, o comprimento do cabo, os acessórios de montagem, o registro de calibração e a leitura compatível. Defina quem poderá zerar e como qualquer zeragem será registrada no histórico de monitoramento.

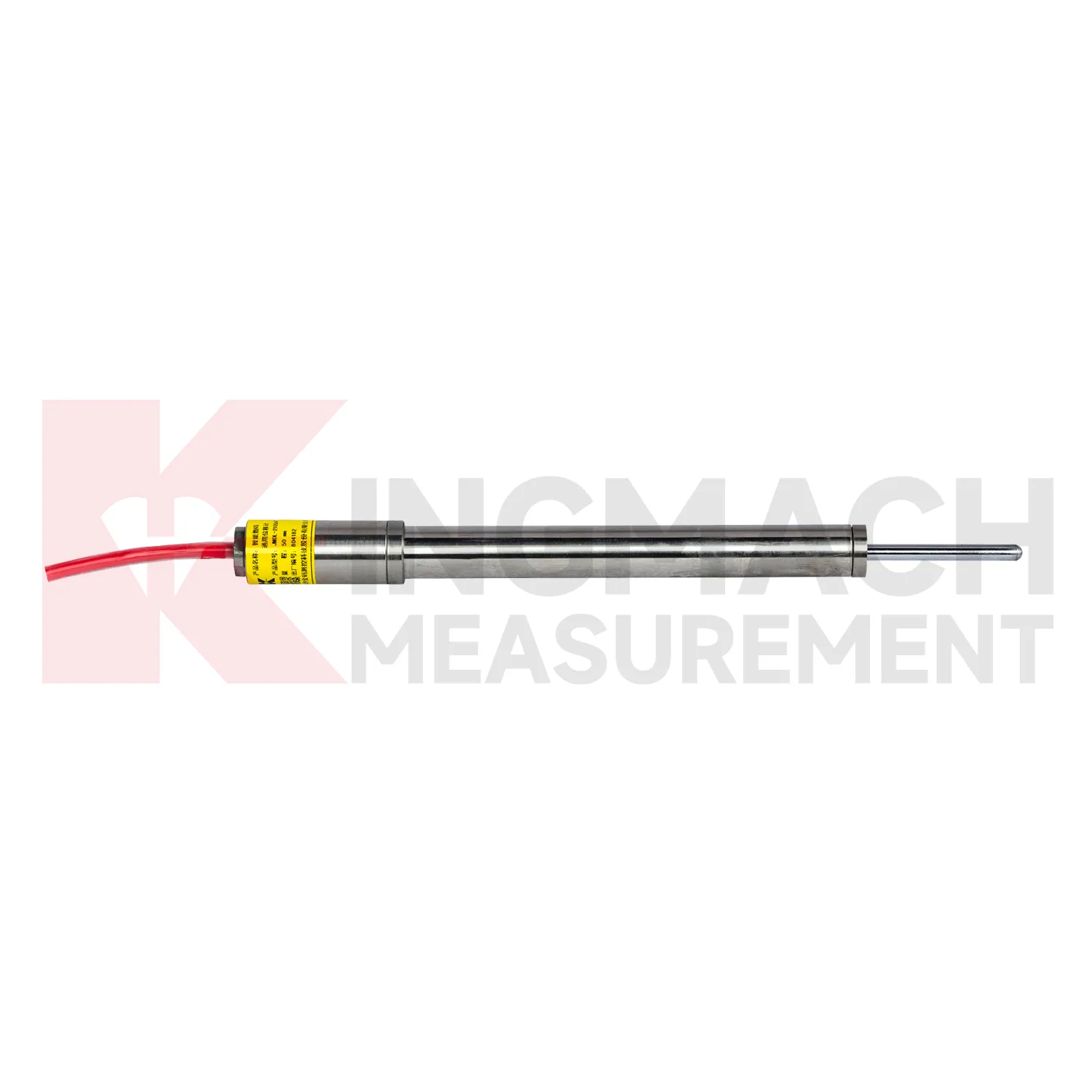

2. Medidor de deslocamento de uso geral: JMDL-21XXAT

O Medidor de deslocamento de uso geral JMDL-21XXAT ajusta o movimento relativo direto entre dois componentes estruturais quando a direção de medição é clara. As tarefas típicas incluem movimento da junta de expansão, deslocamento do suporte local e movimento relativo através de uma interface definida. Sua arquitetura de modulação de frequência indutiva e funções digitais fazem dele uma tecnologia diferente de um sensor de fio vibratório convencional, embora a frequência esteja envolvida no processo de medição interno.

Antes de fazer o pedido, desenhe o ponto fixo, o ponto móvel, a direção esperada, a extensão inicial e o envelope de movimento completo. Verifique se a rotação ou o movimento transversal pode causar carga lateral na haste ou no suporte. O erro comum é tratar um medidor de uso geral como uma resposta universal quando o caminho do movimento é curvo, muito longo, inacessível ou referenciado a material instável. Nesses casos, um método flexível, de cabo de aço, multiponto, base rochosa, óptico ou GNSS pode responder à pergunta de forma mais confiável. Exija um desenho de montagem dimensionado e verifique a posição inicial instalada antes que a leitura da linha de base seja aceita.

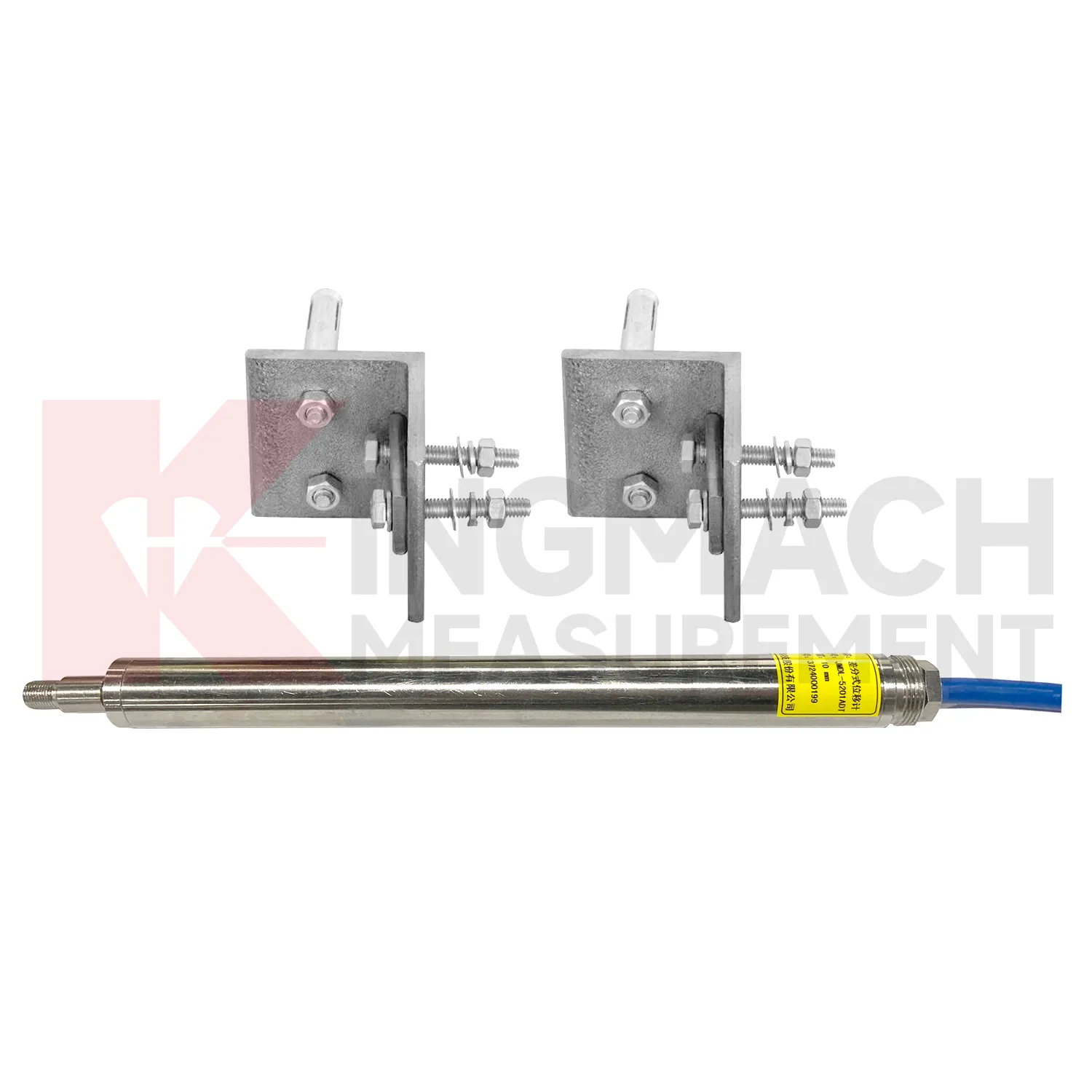

3. Medidor de deslocamento diferencial: JMDL-52XXADT

Escolha o Medidor de deslocamento diferencial JMDL-52XXADT quando a decisão depende da diferença de movimento entre dois pontos, como o movimento relativo através de uma junta, segmento ou interface. Duas bobinas indutivas acopladas respondem em direções opostas à medida que a haste se move. O cálculo diferencial destina-se a reduzir a influência ambiental comum, incluindo os efeitos relacionados com a temperatura. Este princípio de funcionamento não deve ser descrito como um fio vibratório.

Os pontos de referência fazem parte da medição. Se qualquer uma das âncoras se mover de forma independente, a saída poderá estar correta para a geometria instalada, mas errada para a interpretação de engenharia. Inclua rigidez do suporte, alinhamento, posição inicial, movimento térmico, acesso e proteção do cabo no desenho de instalação. Um erro comum é usar um medidor diferencial quando o projeto realmente precisa de posição absoluta ou curso longo. Confirme o referencial e a convenção de sinais esperados antes de definir alarmes. Durante o comissionamento, aplique um movimento controlado em ambas as direções e verifique o sinal, o retorno e o mapeamento do canal.

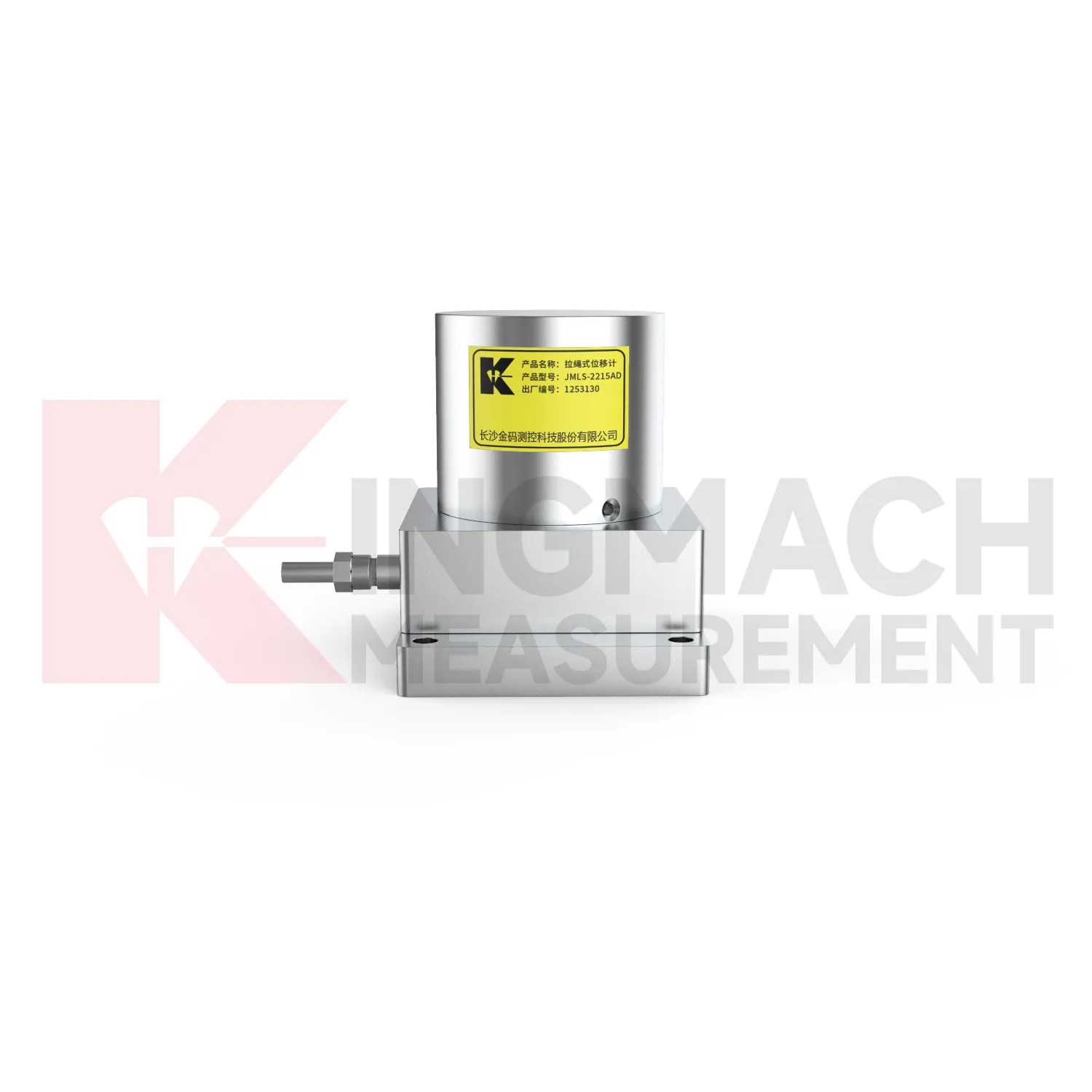

4. Sensor de deslocamento do cabo de aço: JMLS-22XXADT

O Sensor de deslocamento de cabo de aço JMLS-22XXADT converte extensão ou retração do cabo através de um carretel e mecanismo de detecção rotativa. É útil quando o percurso é maior ou quando uma haste de medição rígida não consegue seguir o caminho disponível. A comunicação RS485 pode simplificar a conexão a um sistema de aquisição compatível, mas a rota mecânica do cabo continua sendo o problema dominante na instalação.

• Mantenha o cabo alinhado com o movimento pretendido e proteja-o contra abrasão, emperramento, gelo, detritos e impactos acidentais.
• Verifique a força de retração, a resistência da ancoragem, o deslocamento utilizável, a geometria da curvatura, a vedação do invólucro, as configurações do protocolo e o acesso para inspeção.
• Não utilize o curso nominal completo como movimento de projeto; instalação de reserva e margem para eventos extremos.

Um erro frequente é focar na resolução eletrônica e ignorar a mecânica dos cabos. O mau alinhamento ou uma rota desprotegida podem causar atrito, folga ou danos que nenhuma saída digital pode corrigir. Confirme a direção de tração e o comportamento de retração durante todo o percurso esperado antes que o invólucro de proteção seja fechado.

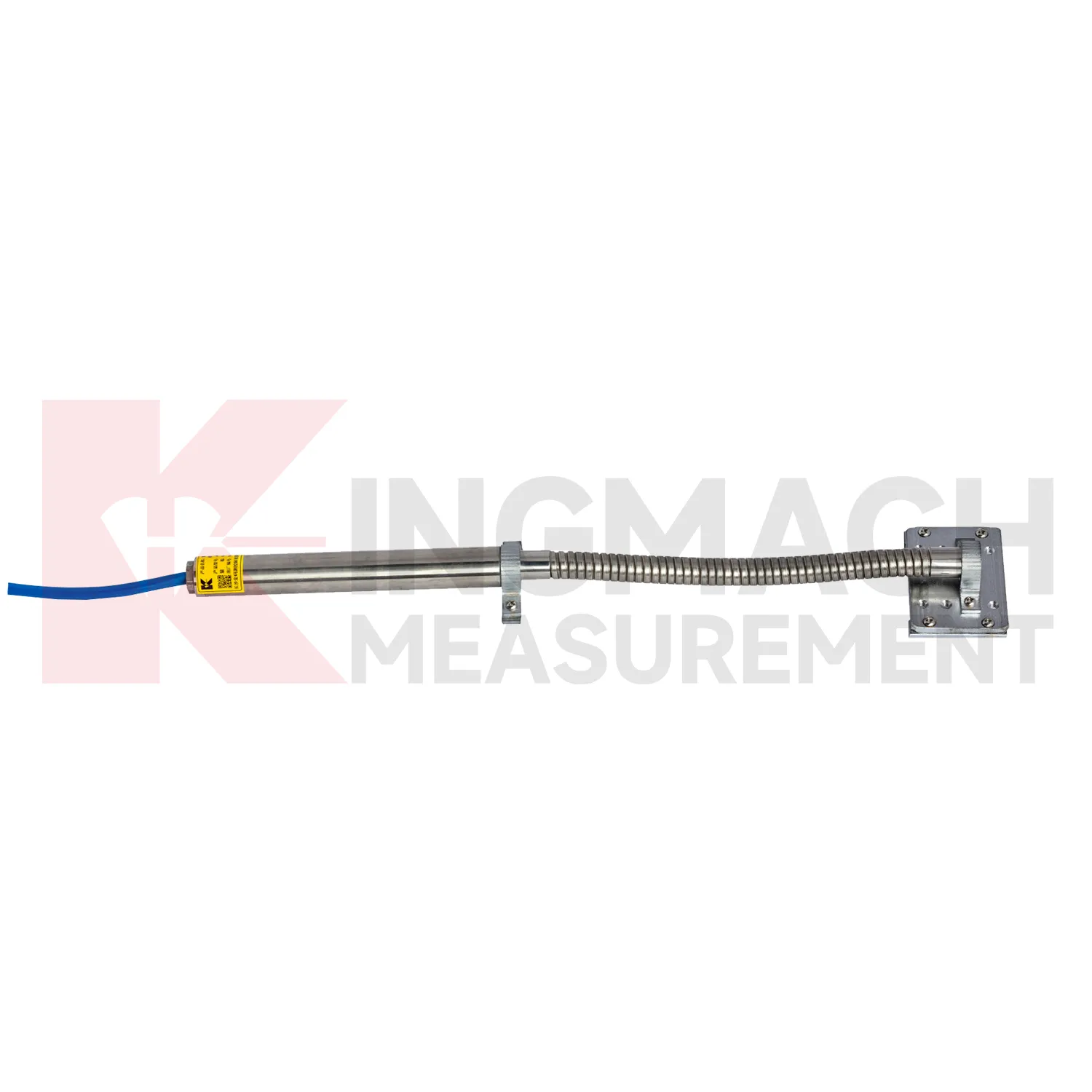

5. Medidor de deslocamento flexível: JMDL-24XXAT

Use o Medidor de deslocamento flexível JMDL-24XXAT quando o elemento sensor deve deformar-se com geogrelha ou outro reforço embutido em vez de abranger uma lacuna reta e limpa. A extensão flexível segue o movimento do material, enquanto o arranjo interno de detecção de modulação de frequência indutiva evita o contato deslizante entre a haste e a bobina. Isso torna o modelo relevante para aplicações em solo reforçado, subleito, taludes e fundações, onde um medidor de superfície rígido distorceria o caminho de medição.

O planejamento da instalação deve abranger a orientação do sensor, a fixação ao reforço, a proteção durante a colocação do aterro, a saída do cabo, as cargas de compactação, a leitura inicial e a relação entre a extensão medida e a deformação de engenharia. O erro comum é tratar a haste flexível como mecanicamente indestrutível. Equipamentos de construção, curvas acentuadas, fixação inadequada ou colocação descontrolada de preenchimento podem danificar a montagem ou desacoplá-la do material. Exigir uma declaração do método de instalação e inspeção do ponto de espera antes do enterro. Fotografe o anexo e a rota do cabo para que análises posteriores de dados possam confirmar a geometria instalada.

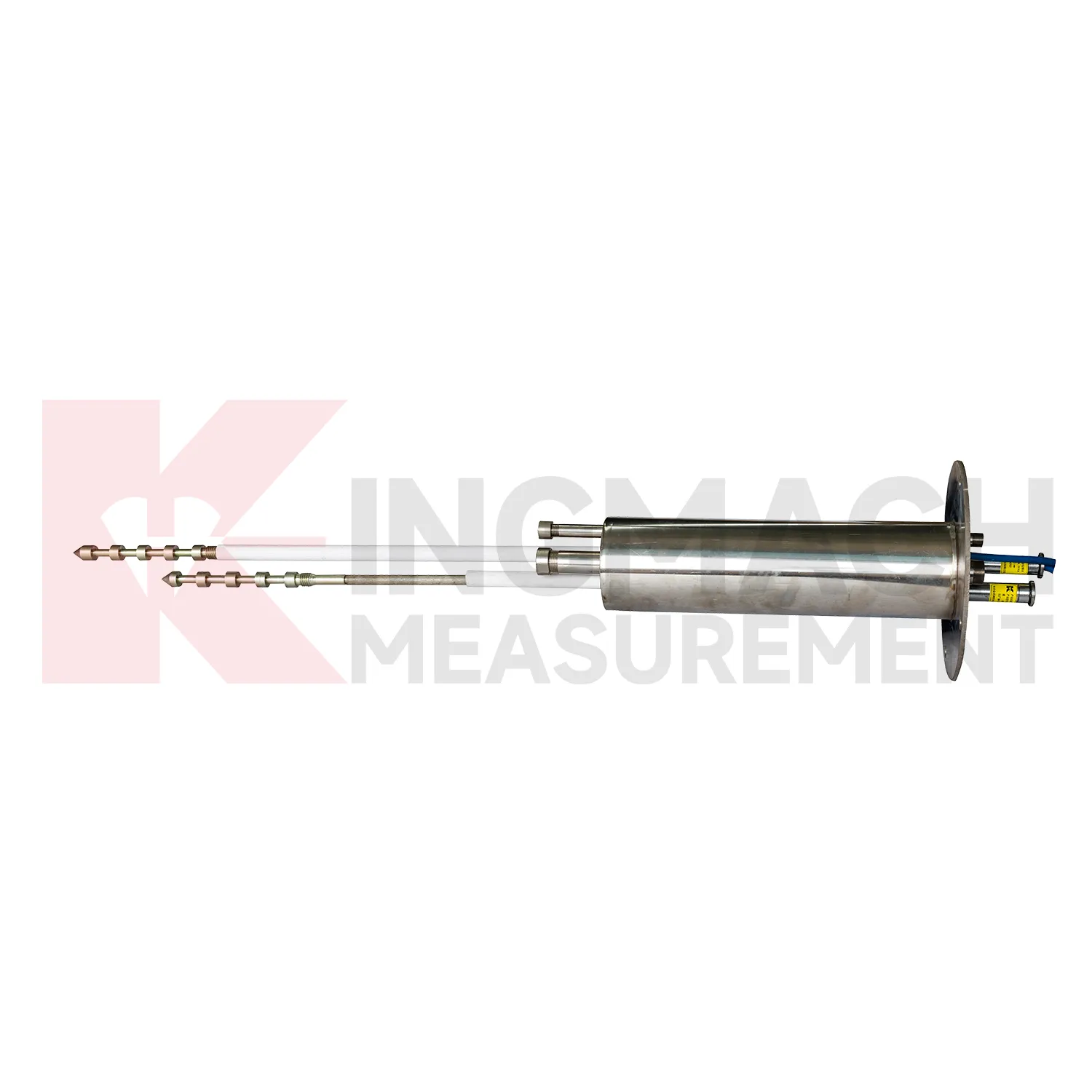

6. Medidor de deslocamento multiponto: JMDL-31XXAT

O Medidor de deslocamento multiponto JMDL-31XXAT separa o movimento em várias profundidades em rochas circundantes, encostas, poços de fundação ou solo de túnel. As âncoras instaladas em diferentes profundidades conectam-se através de hastes e tubos de proteção a medidores de deslocamento individuais. A comparação dos pontos ajuda o engenheiro a distinguir a deformação superficial do movimento mais profundo. Isto é mais informativo do que uma leitura de superfície quando a localização da zona ativa é incerta.

A equipe de projeto deve especificar a profundidade e o diâmetro do furo, o layout de três a cinco pontos, as profundidades das ancoragens, a geologia, a argamassa, o comprimento das hastes, a proteção da cabeça, a passagem dos cabos, a sequência de instalação e o procedimento de linha de base. O erro comum é escolher espaçamentos iguais entre pontos sem referência a estratos, descontinuidades, estágios de escavação ou zona de cisalhamento prevista. Outro risco é permitir que a instalação de argamassa ou haste crie um acoplamento não intencional entre os pontos. Trate o projeto do poço e o registro de instalação como parte da especificação do instrumento. Exija que o cronograma de profundidade final e a identificação do ponto instalado correspondam ao mapa do canal do registrador.

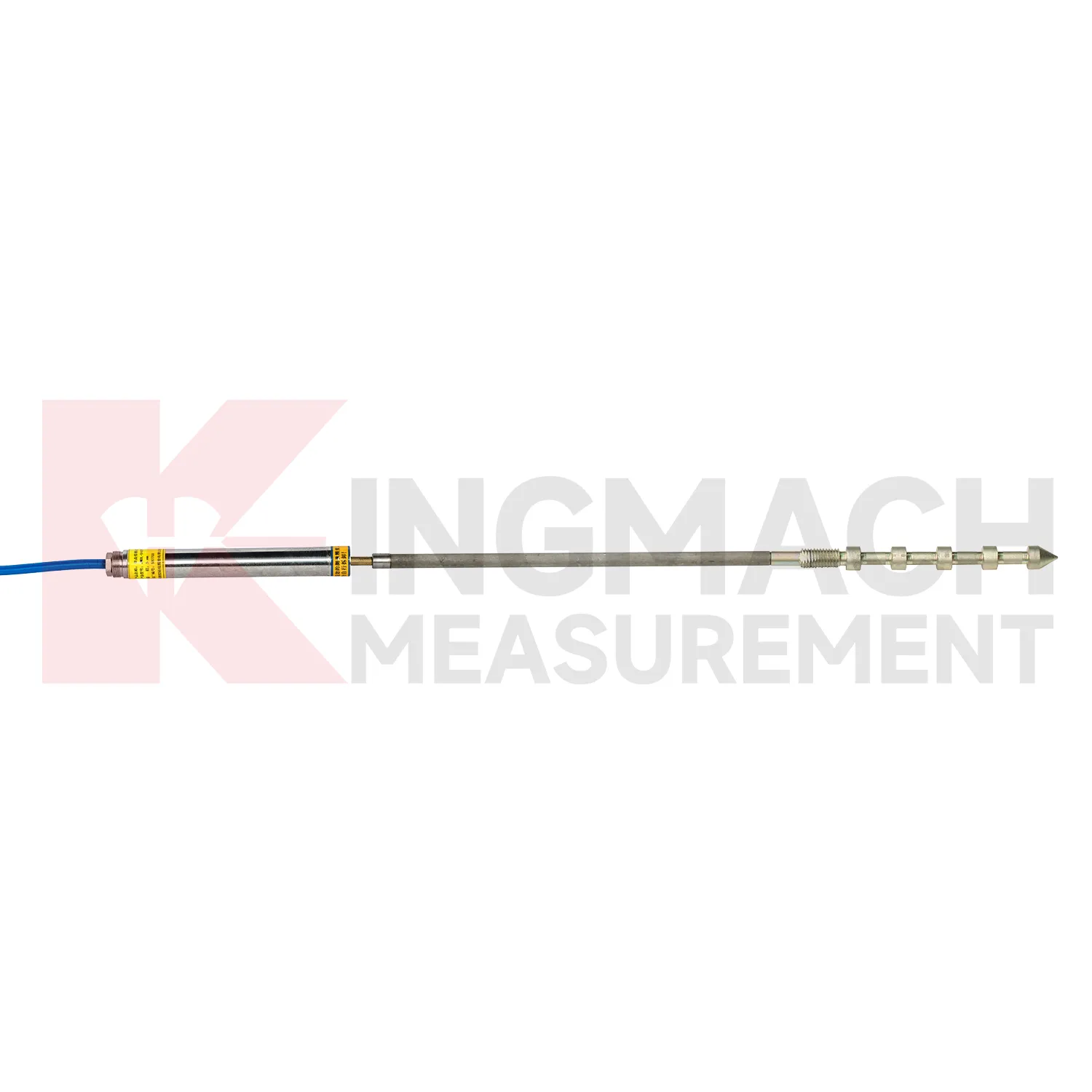

7. Medidor de deslocamento de rocha de ponto único: JMDL-32XXAT

O Medidor de deslocamento de rocha de ponto único JMDL-32XXAT mede o movimento entre uma superfície ou referência estrutural e uma âncora profunda. Ele é adequado para aplicações de deformação de rochas em túneis, movimentos de fundações de barragens, movimentos de taludes ou poços de fundação, quando o engenheiro pode identificar uma profundidade de referência estável e significativa. O instrumento combina um sensor de deslocamento, haste, âncora, tubo de proteção e conjunto de cabeçote, de modo que o design do furo e da âncora afeta diretamente o resultado.

Não presuma que mais profundo significa automaticamente estável. Revise a geologia, o desgaste, as juntas, as águas subterrâneas, a influência da escavação e a zona de deformação esperada antes de selecionar a profundidade da âncora. Um único ponto não pode mostrar como o movimento é distribuído acima da âncora; use um sistema multiponto quando o perfil de profundidade for necessário. O erro mais comum é chamar a âncora profunda de "base rochosa" sem documentar por que ela é uma referência aceitável. Inclua registros de poços, registros de grauteamento, comprimento instalado e leituras de linha de base nos documentos de aceitação. Se a estabilidade de referência permanecer incerta, adicione um levantamento independente ou outro ponto de medição para verificação.

8. Monitoramento de deslocamento GNSS: JMBD-1050

Use o Dispositivo de monitoramento GNSS JMBD-1050 para mudanças de posição horizontal e vertical em pontes, encostas, barragens, minas, ferrovias ou grandes estruturas a céu aberto. O GNSS mede a posição global em vez da abertura local de fissuras ou do deslocamento da haste. O sistema requer uma arquitetura de posicionamento adequada, monumento de montagem, fonte de alimentação, comunicações e método de processamento de dados. Ele pode cobrir escalas de movimento e distâncias que são impraticáveis ​​para um sensor de contato local.

Antes da aquisição, analise a visibilidade do satélite, o risco de multipercurso, a localização da antena, o método de referência ou correção, o sistema de coordenadas, o intervalo de amostragem, a autonomia de energia, a cobertura de comunicações, a proteção contra raios e como os vetores de deslocamento serão filtrados e alarmados. O erro comum é instalar o GNSS próximo a estruturas refletivas ou céu obstruído e esperar a mesma qualidade de dados de um local aberto. O GNSS e os sensores locais muitas vezes trabalham juntos: o GNSS rastreia o movimento global, enquanto medidores de fissuras ou instrumentos profundos identificam mecanismos de deformação local. Incluir um levantamento da visão do céu e das comunicações no plano de aceitação da pré-instalação.

Evidências verificadas do projeto e o que os compradores devem aprender

As referências nomeadas do projeto são úteis apenas quando esclarecem o escopo do sistema. Os três casos verificados abaixo mostram monitoramento multisensor em vez de uma afirmação de sucesso de um modelo único. Use-os para enquadrar as variáveis, a arquitetura de aquisição e os riscos de campo que pertencem a uma RFQ de projeto.

Ponte: Ponte Egongyan somente ferroviária

O Projeto de monitoramento da ponte ferroviária Egongyan em Chongqing combinou medidores inteligentes de fissuras com instrumentos de força de cabo, deflexão, deformação, vibração e ambientais. Para a aquisição, isto significa que não se deve solicitar um medidor de fissuras para explicar todas as respostas estruturais. Defina como a temperatura, o comportamento relacionado ao tráfego, a força do cabo, a deflexão e as tendências de fissuras serão alinhados e revisados ​​no tempo.

Túnel: Via Expressa Yuping-Panzhou

O Projeto de monitoramento da via expressa Yuping-Panzhou em Guizhou cobriu assentamentos de túneis, convergência, fissuras e deformações estruturais. O mix de equipamentos incluía medição inteligente de trincas e deslocamento a laser, sensores de nível hidrostático e instrumentos de deformação de fio vibratório. A lição é a rotulagem precisa: um projeto pode usar sensores de fio vibratório sem que cada canal de deslocamento seja um fio vibratório.

Inclinação: Via expressa Jiwei em Shandong

O Projeto de monitoramento de encostas da Jiwei Expressway funções combinadas de deslocamento profundo, precipitação, nível de água subterrânea e alarme sonoro e luminoso. O projeto de 2024 demonstra por que os dados de deformação precisam de contexto de gatilho e de condição do local. Uma RFQ de declive deve conectar a profundidade do movimento, intervalo de precipitação, resposta das águas subterrâneas, comunicações, energia, lógica de alarme e responsabilidade de inspeção.

Projetos de barragens exigem a mesma disciplina do sistema

Para uma barragem, defina se a decisão diz respeito à abertura de fissuras, movimento da junta, deformação da fundação, pressão dos poros, nível da água, recalque, soerguimento ou deslocamento global. UM sistema de monitoramento de barragens normalmente combina diversas famílias de sensores e medições ambientais. Especifique pontos de referência, galerias ou rotas de cabos, impermeabilização, proteção contra surtos, redundância de aquisição, acesso de inspeção, propriedade de limites e como as leituras serão comparadas com o nível e a temperatura do reservatório.

Registro de dados, monitoramento remoto e vídeo do produto

O SHM de longo prazo geralmente precisa de aquisição automática, enquanto as leituras manuais permanecem úteis para comissionamento, verificações de linha de base, solução de problemas e pequenos projetos. Combine cada canal com o princípio de detecção e saída. Planeje o leitura ou registrador de dados , cabo de instrumentação , comunicações e software de visualização antes que a ordem do sensor seja liberada.

A lógica de alarme deve separar as verificações da qualidade dos dados dos limites estruturais. Dados ausentes, linhas planas, passos repentinos após a manutenção, resposta de temperatura impossível e discordância entre canais relacionados podem indicar um problema de medição. Os alertas estruturais devem utilizar limites aprovados pelo projeto, regras de persistência, contactos de escalonamento e uma resposta de inspeção. Armazene leituras brutas, valores de engenharia, versões de calibração, eventos de manutenção e alterações de limites para que revisores posteriores possam reconstruir a decisão.

O vídeo mostra o Medidor de tensão de fio vibratório embutido JMZX-215HAT / HB / HA , um instrumento de fio vibratório genuíno usado para monitoramento de deformação incorporado. Use-o para distinguir um elemento sensor de fio vibratório das tecnologias indutivas, de cabo de aço ou de deslocamento GNSS descritas acima. Para preparação de campo, combine a análise do produto com o guia de instalação do extensômetro de fio vibratório .

Aquisições e termos comerciais

Compare o custo do sistema configurado em vez do preço unitário do sensor. A cotação deve separar sensores, comprimentos de cabos, hardware de montagem, canais de leitura ou registro, gabinetes, energia, comunicações, software, documentos de calibração, comissionamento, treinamento, peças sobressalentes, embalagem, frete e impostos. Isto revela se um preço mais baixo do sensor cria custos mais elevados de integração, instalação ou manutenção.

Os termos comerciais atuais para os modelos de deslocamento Kingmach referenciados usam uma quantidade mínima de pedido de uma peça, preço negociável, T/T adiantado e envio dentro de 30 dias após o pagamento integral. Trate-os como termos de estágio de cotação, não como uma promessa permanente. Solicite à fatura pró-forma para confirmar o sufixo do modelo, quantidade, preço unitário e total, Incoterm, embalagem, marco de pagamento, prazo de entrega, método de envio, garantia, escopo de calibração, disponibilidade de peças sobressalentes e idioma do documento.

A revisão do ciclo de vida deve incluir mão de obra de instalação, restrições de acesso, verificações de calibração, substituição de cabos, expansão do registrador, taxas de comunicação, operação de software, inspeções planejadas e o custo de uma visita de emergência ao local. Para sensores enterrados ou remotos, o acesso de substituição pode superar o preço de compra original. Combine a documentação de fábrica e as verificações pré-embarque antes do pagamento para que detalhes ausentes de modelo, canal, cabo ou protocolo não apareçam durante o comissionamento.

Lista de verificação de RFQ para um pacote de sensor SHM

Medição e estrutura

• Tipo de estrutura, local de monitoramento, desenhos, fotos e variável física a ser medida.
• Valores normais e extremos esperados, resolução necessária, base de precisão, limite de alarme, intervalo de amostragem e duração do monitoramento.
• Pontos de referência, direção do movimento, deslocamento de instalação, faixa de temperatura e canais relacionados necessários para interpretação.

Local e instalação

• Água, poeira, corrosão, vibração, raios, impacto na construção, requisitos de furo ou argamassa, acesso e rota do cabo.
• Suportes de montagem, âncoras, tubos de proteção, caixas de junção, conectores, blindagem, aterramento e proteção contra surtos.
• Declaração do método de instalação, procedimento de linha de base, pontos de espera, leituras de aceitação e registros de construção.

Dados e escopo comercial

• Leitura manual ou automática, tipo de canal, protocolo, energia, armazenamento, transmissão, mapeamento de software, alarmes e funções de usuário.
• Folha de dados, coeficientes de calibração, rastreabilidade serial, instruções de fiação e instalação, certificados aplicáveis, garantia e suporte.
• Quantidade, comprimento do cabo, acessórios, peças sobressalentes, embalagem, Incoterm, condições de pagamento, prazo de entrega, destino e necessidades de comissionamento.

Erros comuns de compra que aumentam o risco de monitoramento

• Chamar cada fio vibratório de sensor de movimento digital ou saída de frequência sem confirmar o elemento sensor e o canal de leitura.
• Selecionando apenas a faixa de movimento normal e não deixando margem para deslocamento de instalação, comportamento sazonal ou um evento extremo confiável.
• Comparar valores de precisão sem verificar se se referem ao fundo de escala, leitura, linearidade, repetibilidade ou sistema completo instalado.
• Encomendar sensores antes de finalizar âncoras, furos, rotas de cabos, proteção, capacidade do registrador, comunicações, energia e tags de software.
• Usar um sensor local para interpretar um mecanismo no nível do sistema que também depende da carga, temperatura, pressão, assentamento ou movimento global.
• Aprovar o preço unitário mais baixo sem preço de instalação, hardware de canal, documentação, acesso para manutenção, peças sobressalentes e risco de substituição.
