Como funcionam os extensômetros de fio vibratório? Princípios e Aplicações

Em termos de monitorização da segurança de engenharia, deve notar-se que todas as alterações podem não ser aparentes ao nível da superfície. Antes de fissuras, deslocamentos ou outros danos se tornarem aparentes, já pode haver sinais de que uma viga de ponte está sofrendo tensões anormais, uma seção da barragem está respondendo de forma anormal, ou o revestimento de um túnel está sujeito a variações de carga. Para as partes interessadas do projeto, incluindo proprietários de projetos, construtores, consultores e especialistas em integração, é importante detectar estas mudanças desde o início.

É precisamente por isso que o monitoramento de deformações é tão vital na engenharia civil. A quantidade de deformação em um material, que corresponde ao alongamento e à compressão, revela seu desempenho quando submetido a cargas. Em muitos casos, os extensômetros de fio vibratório provaram ser uma das ferramentas mais confiáveis ​​no campo.

De pontes e barragens a encostas, edifícios, túneis, torres eólicas, obras subterrâneas e infraestrutura de transporte, a tecnologia de fio vibratório é amplamente utilizada onde o monitoramento de estabilidade e durabilidade é importante. Contate-nos para obter mais informações sobre como funcionam os extensômetros de fio vibratório, por que eles são valorizados em projetos de engenharia e onde são comumente aplicados. Também apresentamos uma solução montada em superfície para projetos de monitoramento estrutural.

Por que o monitoramento da deformação do fio vibratório é amplamente utilizado na engenharia civil

Em grandes projectos de infra-estruturas, as condições de monitorização são muitas vezes exigentes. Os sensores podem ser expostos a condições climáticas externas, mudanças de temperatura, umidade, poeira, vibração e longos períodos de serviço. Nesses ambientes, os engenheiros não procuram simplesmente um sensor que funcione em laboratório. Eles precisam de um método de detecção que possa fornecer dados estáveis ​​ao longo do tempo em condições reais de campo.

Esta é uma das principais razões pelas quais a tecnologia de fio vibratório é tão amplamente utilizada no monitoramento de segurança em engenharia.

A técnica de medição de sensores de fio vibratório apresenta melhor estabilidade a longo prazo, precisão de medição e consistência de medição do que outras técnicas de medição. O sistema funciona melhor para períodos de monitoramento prolongados, que necessitam de resultados constantes durante vários meses ou vários anos, em vez de intervalos curtos de teste.

A confiabilidade deste sistema, que fornece funções essenciais de monitoramento para pontes, barragens, sistemas de contenção, túneis, torres eólicas e obras subterrâneas. Os projetos exigem dados de monitoramento, permitindo avaliação de segurança, análise de tendências e planejamento de manutenção ao longo de toda a vida útil da estrutura.

O que é um extensômetro de fio vibratório?

Um extensômetro de fio vibratório funciona como um sensor de medição de deformação que detecta mudanças na tensão do fio para determinar os níveis de deformação.

O sensor contém um fio que se estende entre dois pontos imutáveis. O corpo do sensor transmite qualquer deformação que ocorra à estrutura monitorada. A tensão do fio sofre alteração devido a esse processo. A frequência de vibração do fio muda de acordo com a tensão do fio, o que resulta em deformação da estrutura, causando uma mudança de frequência sincronizada.

Essa frequência pode então ser medida por uma unidade de leitura ou registrador de dados e convertida em dados de engenharia para análise.

Em termos simples, um extensômetro de fio vibratório transforma o movimento estrutural em um sinal de frequência que pode ser usado para monitorar o comportamento relacionado à tensão. O sistema se torna essencial para projetos de engenharia que necessitam de medições de deformação precisas, confiáveis ​​e de longo prazo.

Como funcionam os extensômetros de fio vibratório?

O princípio de funcionamento do sistema requer uma demonstração passo a passo para uma compreensão completa.

1. Ocorre deformação estrutural

Um membro de ponte, suporte de aço, superfície de concreto, revestimento de túnel ou seção de torre sofre carga, mudanças de temperatura, movimento do solo, vibração ou outros impactos estruturais. O material apresenta deformação mensurável porque mesmo pequenas deformações criam mudanças permanentes.

2. O sensor responde a esse movimento

Quando o extensômetro de fio vibratório é instalado na estrutura, ele acompanha a deformação da superfície monitorada. Se a estrutura esticar, o sensor estica. Se comprimir, o sensor responde de acordo.

3. Mudanças na tensão do fio

Dentro do medidor, o fio interno está sob tensão. À medida que a estrutura se deforma, a condição mecânica do fio muda. Isso altera o nível de tensão no fio.

4. Mudanças na frequência de vibração

O fio é excitado para vibrar e sua frequência natural é medida. Como a frequência está relacionada à tensão do fio, qualquer mudança na tensão induzida por deformação resulta em uma mudança na frequência.

5. A frequência é convertida em dados de monitoramento

A frequência medida é coletada por um instrumento ou sistema de monitoramento. Os dados podem então ser processados ​​em valores de deformação e usados ​​por engenheiros para observar tendências, avaliar a resposta estrutural e identificar mudanças incomuns.

Uma vantagem importante deste método é que a medição baseada em frequência é altamente adequada para monitoramento de campo, especialmente quando estão envolvidos cabos longos ou ambientes locais complexos. Para grandes projectos de infra-estruturas, este benefício prático pode ser muito valioso.

Por que os extensômetros de fio vibratório montados na superfície são úteis

Nem todos os projetos permitem instrumentação incorporada. Em muitas aplicações do mundo real, os engenheiros precisam monitorar estruturas existentes, ativos reabilitados ou superfícies estruturais acessíveis após a construção já ter começado ou sido concluída. Nessas situações, um extensômetro de fio vibratório montado na superfície pode ser uma solução eficaz.

Um modelo de superfície é especialmente útil quando o objetivo é monitorar a deformação diretamente na parte externa de elementos estruturais, como membros de aço, superfícies de concreto, estruturas de suporte, seções de torre e outras partes expostas. Ele fornece flexibilidade na implantação e pode ser adequado tanto para estruturas recém-construídas quanto para estruturas já em operação.

Isso torna os extensômetros de fio vibratório montados em superfície particularmente relevantes para:

• avaliação da condição estrutural
• avaliação de modernização e fortalecimento
• monitoramento relacionado à manutenção
• observação pós-construção
• monitoramento de segurança de longo prazo de componentes acessíveis

Para compradores de engenharia, isso significa uma opção prática de sensor que pode se adequar a uma ampla variedade de condições de projeto sem exigir instalação incorporada.

O que os engenheiros podem aprender com os dados de deformação do fio vibratório

Um extensômetro faz mais do que gerar números. O seu verdadeiro valor reside no que esses números revelam sobre a estrutura.

Com o monitoramento da deformação do fio vibratório, os engenheiros podem entender melhor:

• como os membros estruturais respondem à carga
• se o comportamento real corresponde às expectativas de design
• como o estresse muda durante as fases de construção
• se as medidas de reforço ou reparo estão funcionando conforme o esperado
• como a temperatura, o carregamento cíclico ou o recalque afetam a estrutura ao longo do tempo
• se tendências anormais podem indicar risco de desenvolvimento

Em muitos projetos, o maior valor do monitoramento de deformação não é uma leitura única, mas o padrão ao longo do tempo. A análise de tendências ajuda a identificar se uma estrutura está se comportando normalmente ou se podem ser necessárias inspeções adicionais e ações de engenharia.

Por esse motivo, os extensômetros de fio vibratório são frequentemente integrados em sistemas de monitoramento de integridade estrutural de longo prazo, onde a confiabilidade e a continuidade são essenciais.

Aplicações típicas em monitoramento de segurança de engenharia

Pontes

Os engenheiros usam extensômetros de fio vibratório em projetos de pontes para monitorar os componentes estruturais, que incluem vigas, membros de aço e elementos relacionados ao convés, bem como as áreas que são vulneráveis ​​a danos por fadiga. Os dispositivos permitem que os engenheiros avaliem como a estrutura reage às cargas que ocorrem durante o movimento do veículo e aos impactos ambientais.

Barragens

Os dados de deformação fornecem informações cruciais para monitorar a segurança de barragens porque permitem que os engenheiros estudem como as estruturas respondem à pressão da água e às variações de temperatura e às condições operacionais prolongadas. Este processo desempenha um papel vital tanto na avaliação de desempenho quanto nos procedimentos de controle de segurança.

Taludes e Estruturas de Contenção

Os engenheiros usam equipamentos de monitoramento de deformação para estudar como os sistemas de estabilização de taludes e estruturas de contenção reagem à pressão do solo, às cargas de suporte e às forças de movimento.

Edifícios e estruturas altas

Engenheiros estruturais empregam extensômetros de fio vibratório em edifícios e torres e sistemas estruturais reforçados para medir a distribuição de tensões e transferência de carga e avaliar técnicas de reforço.

Túneis e Engenharia Subterrânea

Os sensores instalados em túneis e canteiros de obras subterrâneas permitem que os engenheiros meçam o desempenho do sistema de revestimento do túnel, das estruturas de suporte e das atividades de construção durante as diversas fases da construção. O sistema se mostra particularmente útil quando é necessário ocorrer monitoramento contínuo do estresse.

Torres Eólicas

As estruturas das torres eólicas estão sujeitas a cargas dinâmicas repetidas. O monitoramento de deformação ajuda os engenheiros a compreender o comportamento do estresse operacional, a resposta à fadiga e o desempenho estrutural ao longo do tempo.

Leitos Rodoviários e Infraestrutura de Transporte

Na engenharia relacionada com transportes, os extensómetros podem ser aplicados a elementos de suporte e componentes de infraestrutura para avaliar efeitos de carregamento repetidos e resposta estrutural a longo prazo.

Projeto Kingmach - Ponte do Rio Yangtze Xangai-Suzhou-Nantong

O que considerar antes de selecionar um extensômetro de fio vibratório

A escolha de um extensômetro deve sempre ser baseada no objetivo real de monitoramento e nas condições do local. Antes de comprar, as equipes de projeto devem considerar diversas questões-chave:

• Em qual material o medidor será montado?
• A estrutura é nova, existente ou está sendo fortalecida?
• O monitoramento é de curto prazo, periódico ou contínuo?
• O sensor funcionará ao ar livre ou em ambiente úmido?
• O projeto requer aquisição automática de dados?
• Qual a importância do roteamento dos cabos e da distância de transmissão?
• Qual nível de proteção é necessário contra intempéries, vibrações ou perturbações no local?

Um sensor pode parecer tecnicamente adequado no papel, mas se não corresponder ao método de instalação, às condições ambientais ou ao sistema de monitoramento, o desempenho do projeto poderá ser afetado. É por isso que muitos compradores preferem trabalhar com fornecedores que possam fornecer suporte baseado em aplicativos, e não apenas em listas de produtos.

Uma solução prática para monitoramento de deformações superficiais estruturais

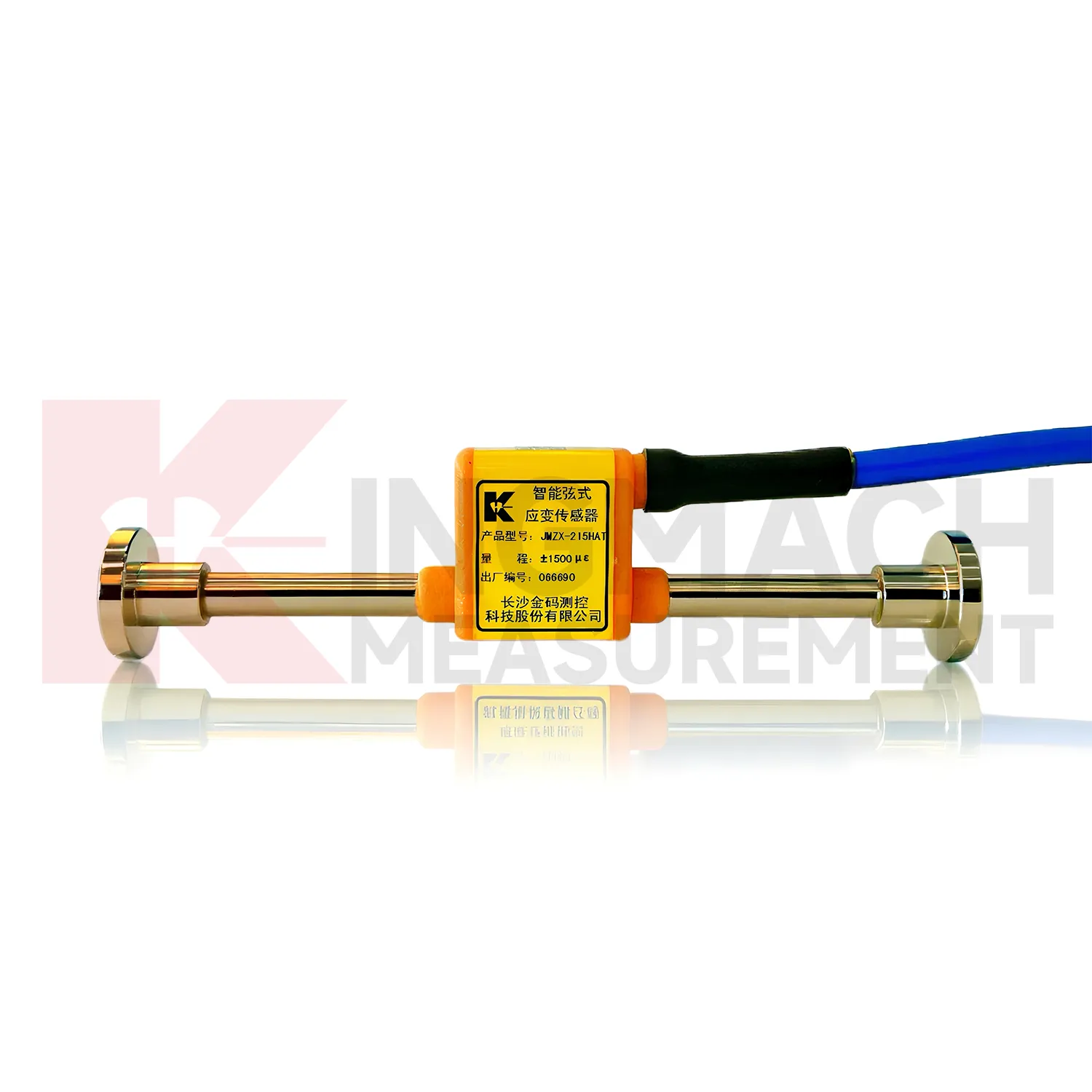

Para projetos que exigem monitoramento confiável de deformação em superfícies estruturais, nosso extensômetro de fio vibratório inteligente, modelo de superfície é uma opção prática.

Projetado para aplicações de monitoramento de segurança de engenharia, este produto é adequado para implantação em campo onde a estabilidade de dados a longo prazo e a instalação em superfície são importantes. Pode ser aplicado em uma ampla gama de projetos de infraestrutura e construção, incluindo pontes, barragens, túneis, taludes, edifícios, torres eólicas, obras subterrâneas e estruturas de transporte.

Seu valor reside na combinação das vantagens da tecnologia de detecção de fio vibratório com a praticidade de uma configuração montada em superfície, tornando-o uma forte escolha para elementos estruturais acessíveis e sistemas de monitoramento baseados em projetos.

Você pode explorar o produto aqui: Medidor de tensão de fio vibratório inteligente

Como um fornecedor orientado para a exportação que atende aplicações de monitoramento de segurança de engenharia, entendemos que os compradores internacionais muitas vezes precisam de mais do que apenas um sensor. Eles precisam de comunicação ágil, correspondência adequada de produtos e apoio para aquisições baseadas em projetos. Seja você um empreiteiro, integrador de monitoramento, distribuidor ou equipe de consultoria, estamos prontos para ajudá-lo a encontrar uma solução adequada de monitoramento de deformação.

Conclusão

Os extensômetros de fio vibratório funcionam como instrumentos vitais para o monitoramento de segurança da engenharia moderna porque convertem pequenos movimentos estruturais em informações de monitoramento essenciais. O sistema opera detectando mudanças de frequência que ocorrem quando a tensão do fio flutua, e esse método oferece benefícios práticos para aplicações externas estendidas.

Os engenheiros podem usar extensômetros de fio vibratório montados na superfície para monitorar o comportamento estrutural e rastrear a resposta de carga e mudanças de desempenho em pontes, barragens e taludes, edifícios e túneis, torres eólicas e instalações subterrâneas e sistemas de infraestrutura de leito rodoviário.

Nossa equipe irá ajudá-lo a escolher um sensor de monitoramento de deformação confiável para seu próximo projeto, enquanto fornecemos serviços de fornecimento de exportação. Recomendaremos a melhor solução para suas necessidades depois que você nos fornecer o tipo de projeto, material de estrutura e requisitos de monitoramento.

Perguntas frequentes

1. Para que é usado um extensômetro de fio vibratório?

Um extensômetro de fio vibratório é usado para medir deformações estruturais em projetos de engenharia. É comumente aplicado em pontes, barragens, túneis, edifícios, taludes, torres eólicas, obras subterrâneas e outros sistemas de monitoramento de infraestrutura.

2. Como funciona um extensômetro de fio vibratório?

Funciona medindo mudanças na frequência de vibração de um fio tensionado internamente. Quando a estrutura monitorada se deforma, a tensão do fio muda, o que altera a frequência de vibração. Esta frequência é então convertida em dados relacionados à deformação.

3. Por que os extensômetros de fio vibratório são adequados para monitoramento de longo prazo?

Eles são amplamente utilizados para monitoramento de longo prazo porque a tecnologia de fio vibratório oferece desempenho estável, boa repetibilidade e adequação para ambientes severos de engenharia civil, como locais externos, úmidos e com temperatura variável.

4. Qual é a vantagem de um extensômetro de fio vibratório montado em superfície?

Um modelo montado em superfície é útil para estruturas existentes, projetos de modernização e peças estruturais acessíveis onde a instalação embutida não é possível ou não é necessária. Ele fornece implantação flexível para monitoramento de campo.

5. Como escolho o extensômetro de fio vibratório correto para o meu projeto?

Você deve considerar o material da estrutura, o local de instalação, a duração do monitoramento, as condições ambientais, o roteamento dos cabos e se o sensor será conectado a um sistema de monitoramento automático. Trabalhar com um fornecedor experiente pode ajudar a garantir que o produto atenda às necessidades reais do seu projeto.
