Célula de carga sólida vs oca: um guia abrangente para seleção de engenharia (caminhos de força e aplicações típicas e requisitos de certificação)

A escolha entre uma célula de carga sólida ou uma célula de carga oca é uma verdadeira decisão de engenharia. Não é uma batalha pelos recursos do produto. A diferença fundamental está em como a força é introduzida no sensor. Esse caminho de carregamento determina onde cada tipo tem desempenho confiável e onde inevitavelmente falhará. Este artigo serve como uma ferramenta de decisão. Baseia a comparação na lógica da engenharia e não na preferência da marca. Começaremos com o que cada sensor realmente é. As palavras “sólido” e “oco” descrevem a forma, mas não descrevem a função.

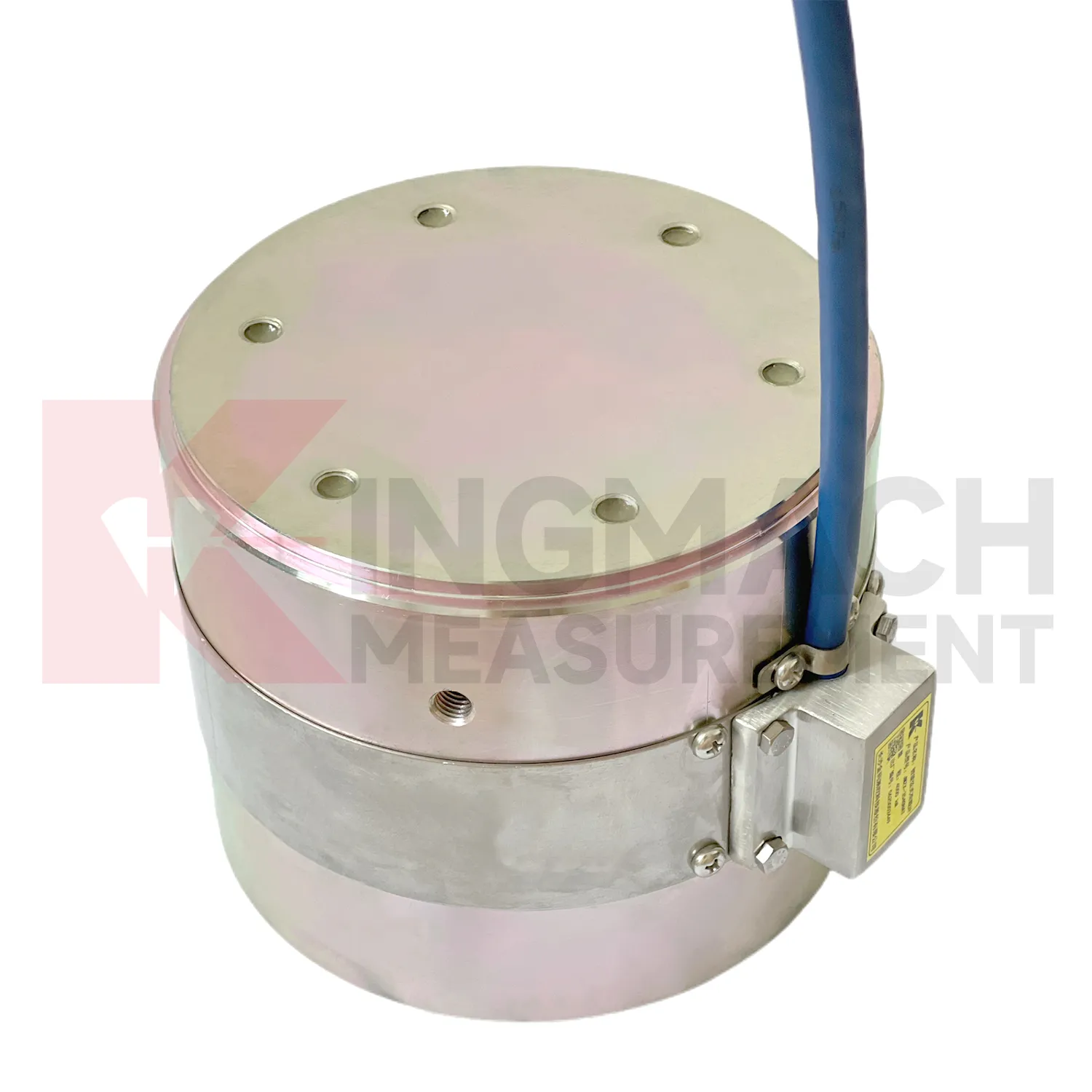

1. O que é uma célula de carga sólida – e como ela mede a força?

Os engenheiros já sabem a aparência de um cilindro. O que eles realmente precisam entender é o caminho da carga através de um corpo sólido. Uma célula de carga sólida apresenta uma arquitetura central baseada em um elemento de compressão cilíndrico de corpo sólido. O corpo de aço elástico se deforma uniformemente sob uma carga de compressão axial. Cordas de arame vibratório embutidas ficam dentro do corpo. Essas cadeias detectam a microdeformação como uma mudança de frequência distinta.

A lógica do caminho de carregamento é direta. A carga entra na superfície de apoio superior. Ele percorre toda a seção transversal do elemento elástico. Finalmente, ele sai pela superfície de apoio inferior. A própria célula se torna uma inserção estrutural. Ele carrega a carga física.

O design de múltiplas cordas calcula a média das leituras em vários pontos de medição dentro do corpo. Faixas de capacidade mais baixas utilizam um design de 3 cordas. Faixas de capacidade mais altas requerem um design de 6 cordas. Esta média multi-string dá o Série Kingmach JMZX-34XX/35XX/36XXHAT sua precisão de 0,5% FS. Ele mantém essa precisão em uma ampla faixa de 1.000 a 10.000 kN, apesar dos ambientes operacionais exigentes.

O dispositivo possui um chip HAT inteligente integrado. Este chip inteligente armazena o coeficiente de calibração de forma nativa. Ele corrige automaticamente a temperatura por meio de um termistor integrado. Ele também salva até 600 registros de medição. O sensor lembra seu próprio histórico mesmo sem um registrador de dados conectado.

A faixa operacional vai de −30°C a +80°C. Além disso, a célula sólida possui uma tolerância a sobrecarga de até 300–400% de sua capacidade nominal antes de uma falha catastrófica. Isso fornece uma margem de segurança altamente significativa. A sobrecarga acidental repentina é um risco muito real em testes de estacas e aplicações de suporte de pontes.

[Ver especificações completas da célula de carga sólida Kingmach JMZX-35XXHAT]

2. O que é uma célula de carga oca – e o que a torna estruturalmente diferente?

Uma célula de carga oca também é conhecida como célula de carga anular. A arquitetura central depende de um corpo anular (em forma de anel) com um furo central. O membro estrutural passa pelo centro da célula. Este membro pode ser uma haste de ancoragem, um cabo ou um parafuso. A carga é transferida da porca do membro estrutural diretamente para a face anular da célula. A carga não entra na própria parede do furo.

A lógica do caminho de carga difere totalmente de uma célula sólida. A carga entra através da superfície de apoio anular. O corpo do anel é comprimido uniformemente em torno de sua circunferência. Múltiplas cordas de arame vibratório ficam dispostas ao redor do anel. Essas strings calculam a média do sinal de compressão. Este design multi-acorde compensa poderosamente cargas excêntricas menores. Um projeto de corda única simplesmente não consegue lidar com cargas irregulares.

Este design multiacordes utiliza três acordes em faixas mais baixas. Ele progride para seis acordes na faixa de 4.000–8.000 kN. Esta arquitetura específica permite Célula de carga oca JMZX-3XXXHAT para ser instalado em uma haste de ancoragem viva sem desmontagem. A haste simplesmente passa. A noz fica na face da célula. O monitoramento começa imediatamente.

A célula oca apresenta uma vida útil projetada de 50 anos. O corpo de aço elástico passa por um tratamento de estabilidade em vários estágios antes de sair da fábrica. Os fios vibratórios internos apresentam aço de ultra-alta resistência. Os técnicos ancoram esses fios usando tecnologia de soldagem de padrão internacional. Estas não são reivindicações de especificações básicas. São decisões de projeto vitais que têm grande importância nos programas de segurança de barragens de 20 anos.

Esta célula possui certificação dupla para GB/T 13606-2007 e DL/T 269-2022. A segunda norma é específica para engenharia hidráulica e de energia. Isso o torna a única escolha correta para monitoramento de âncoras de barragens e hidrelétricas.

[Ver especificações técnicas da célula de carga oca JMZX-3XXXHAT]

3. Especificações lado a lado: o que os números realmente significam

Atributo	Célula de carga sólida (JMZX-35XXHAT)	Célula de carga oca (JMZX-3XXXHAT)	O que isso significa na prática
Faixa de capacidade	1.000–10.000 kN	500–8.000 kN (personalizado disponível)	O ponto de entrada inferior de 500 kN da célula oca é adequado para hastes de ancoragem menores. Uma célula sólida seria superespecificada aqui. Para aplicações de testes de fundações de estacas de capacidade ultra-alta superiores a 8.000 kN, a Kingmach pode fornecer soluções personalizadas de células de carga sólidas JMZX-36XXHAT. Sinta-se à vontade para entrar em contato com nossa equipe técnica para obter mais informações.
Resolução	0,1 kN (todos os modelos)	0,1–1 kN (varia de acordo com o modelo)	A resolução consistente de 0,1 kN da célula sólida auxilia nos testes de estacas de precisão. A resolução de 1 kN da célula oca é aceitável porque as cargas monitoradas são proporcionalmente grandes.
Capacidade de memória	600 registros	800 registros	O maior armazenamento integrado da célula oca reflete seu perfil de implantação de maior duração para monitoramento por décadas.
Certificações	GB/T 13606-2007	GB/T 13606-2007 e DL/T 269-2022	A norma adicional de engenharia hidráulica (DL/T 269-2022) garante a conformidade rigorosa do projeto em ambientes de barragens.
Vida útil do projeto	Não especificado (depende do aplicativo)	50 anos	A célula oca foi projetada para monitoramento permanente. A célula sólida é comumente usada em fases de teste temporárias.

Esses números oferecem excelente orientação. Contudo, a questão mais reveladora é onde cada tipo realmente pertence a um projeto real.

4. Onde as células de carga sólidas apresentam melhor desempenho – e por quê

Esta seção explica por que o caminho de carga específico da célula sólida a torna a escolha correta. Estamos analisando o raciocínio, não apenas a catalogação de recursos.

Teste de carga de pilha: A célula de carga sólida para testes de estacas é a combinação perfeita. A célula sólida fica diretamente entre o topo da estaca e o macaco de carregamento. A carga de teste completa passa diretamente pelo corpo celular. A capacidade do sólido de suportar estruturalmente a carga é absolutamente essencial aqui. Sua enorme capacidade de até 10.000 kN cobre estacas perfuradas de maior diâmetro em fundações de pontes.

Monitoramento de assento de rolamento de cais de ponte: A célula atua como uma inserção estrutural dentro da pilha de rolamentos. Ele deve suportar imensas cargas de projeto indefinidamente enquanto as mede ativamente. A geometria de compressão do corpo sólido lida com isso perfeitamente. As dimensões de referência das células de carga sólidas Kingmach correspondem perfeitamente às dimensões padrão da placa de rolamento nos códigos de projeto de pontes.

Medição da força do macaco hidráulico: As operações de pós-tensionamento requerem supervisão rigorosa. A célula sólida fica sob o macaco. Ele mede a força aplicada em tempo real. Isto verifica se o pré-esforço do projeto é realmente alcançado no local. Os engenheiros não podem simplesmente confiar nos cálculos da pressão do macaco.

Monitoramento de carga de obras temporárias: As equipes de construção monitoram cofragens, cimbres e escoramentos. O programa de monitoramento termina quando a estrutura termina. A equipe remove a instrumentação. A alta tolerância à sobrecarga da célula sólida a torna uma escolha robusta e reutilizável para trabalhos difíceis na fase de construção.

Por que falha em aplicações through-rod: Uma célula sólida não possui furo central. Ele não pode ser encaixado em uma haste ou cabo. Os engenheiros não conseguem adaptá-lo facilmente. A criação de acessórios finais personalizados introduz o carregamento excêntrico imediatamente. Isso compromete diretamente a precisão da medição e destrói os dados.

[Veja Aplicações do Mundo Real de Produtos Kingmach em Tipos de Projetos Específicos]

5. Onde as células de carga ocas apresentam melhor desempenho – e por quê

A célula oca não é simplesmente uma célula sólida modificada. É um instrumento fundamentalmente diferente. Ele é otimizado para uma geometria de carregamento totalmente diferente.

Monitoramento de cabos de ancoragem e tendões protendidos: as aplicações de células de carga ocas brilham aqui. A haste ou cabo passa suavemente pelo furo central. A porca ou placa de ancoragem fica plana na face anular. A célula mede a força real de pré-tensão no tendão. Ele não mede a entrada do conector. Mede a força real no membro estrutural após o bloqueio e ao longo do tempo.

Monitoramento de tirantes e âncoras de solo: Túneis, taludes e muros de contenção dependem de tirantes. A célula oca fica na cabeça do parafuso durante a instalação inicial. Permanece lá durante toda a vida da estrutura. Sua vida útil de 50 anos corresponde à duração do programa de monitoramento de longo prazo. Os modelos de diâmetro menor correspondem com precisão às dimensões padrão da cabeça do parafuso.

Monitoramento de âncoras de barragens e hidrelétricas: A certificação DL/T 269-2022 é estritamente obrigatória para os padrões de engenharia hidráulica chineses. É um requisito de conformidade rígido. A dupla certificação da célula oca cobre esta necessidade legal. A célula sólida não segue esse padrão hidráulico específico.

Monitoramento de cabos e suportes de pontes: Os programas de monitoramento de modernização geralmente têm como alvo pontes existentes. O formato anular permite fácil instalação em cabos existentes. Os técnicos só precisam de acesso à extremidade da âncora. A instalação não requer corte do elemento estrutural. Muitas vezes, esse é o fator decisivo para os engenheiros de compras.

Por que falha em aplicações de rolamentos simples: A célula oca apresenta uma geometria anular. Este formato concentra naturalmente a carga na face estreita do rolamento do anel. Colocá-lo dentro de uma pilha de rolamentos planos sem uma haste passante de tamanho correto introduz um campo de tensão não uniforme. O sensor lê essa tensão corretamente, mas a leitura não representa a carga real do rolamento.

[Veja Aplicações do Mundo Real de Produtos Kingmach em Tipos de Projetos Específicos]

6. Lógica de instalação: o que cada tipo exige da equipe do local

Em última análise, os requisitos de instalação determinam onde os projetos são bem-sucedidos ou falham. Ambos os tipos de células de carga de fio vibratório exigem alta precisão da equipe do local.

Requisitos de instalação de células sólidas: Superfícies de rolamento planas e paralelas são absolutamente inegociáveis. Uma irregularidade superficial de apenas 1 mm em uma face de célula de 200 mm de diâmetro prejudica os dados. Ele introduz uma carga excêntrica massiva e mensurável. As equipes devem usar arruelas de assento esféricas como prática padrão. Os técnicos devem verificar o alinhamento adequado com o eixo de carga antes de aplicar a primeira carga.

Requisitos de instalação de célula oca: A folga entre o furo e a haste deve corresponder exatamente à tolerância especificada. A haste central nunca deve entrar em contato com a parede interna do furo sob carga. Os técnicos realizam a instalação na cabeça da âncora antes que a porca seja tensionada. A reinstalação após tensionamento é praticamente impossível. A equipe teria que desestressar totalmente toda a âncora para corrigir um erro.

Planejamento de continuidade de sinal: Ambos os tipos de células de carga utilizam a arquitetura inteligente HAT. Eles fornecem excelente saída digital de longa distância. Contudo, os técnicos devem planejar o roteamento do cabo do sensor ao registrador de dados durante a instalação. Eles não podem adaptar cabos facilmente. Os cabos enterrados e subaquáticos requerem cabos blindados pesados. Eles também exigem caixas de junção à prova d'água estritamente classificadas para a profundidade exata de instalação.

O risco partilhado: Ambos os tipos de células permanecem altamente vulneráveis ​​a erros precoces. Erros cometidos na instalação não podem ser corrigidos posteriormente sem intervenção física severa. Conseguir a instalação precisa da primeira vez não é um exagero de engenharia. É a única opção.

7. Lista de verificação de decisão: cinco perguntas que levam à escolha certa

Os engenheiros enfrentam prazos apertados. Use esta ferramenta de decisão concisa para orientar sua estratégia de compras.

Questão 1 — Existe algum elemento estrutural (haste, cabo, parafuso) que deve passar pelo sensor?
Sim: Escolha oco.
Não: Escolha sólido.

Questão 2 — O sensor suportará carga estrutural inteiramente ou apenas a detectará?
Deve transportar carga total internamente: Escolha sólido.
Somente detecção (força transferida através da face de apoio): Escolha qualquer um dos tipos, dependendo estritamente da Pergunta 1.

Questão 3 — Trata-se de um teste temporário ou de uma instalação de monitorização permanente?
Fase temporária de teste/construção: Escolha sólido.
Programa SHM permanente/de longo prazo: Escolha oco (apresenta uma vida útil de 50 anos).

Questão 4 — O projeto se enquadra nas normas de engenharia hidráulica ou do setor de energia?
Sim: Escolha oco (certificado DL/T 269-2022).
Não: Qualquer tipo satisfaz o padrão geral GB/T 13606-2007.

Questão 5 — Qual é a capacidade de monitorização necessária?
Abaixo de 500 kN: Escolha oco (modelos de entrada disponíveis).
10.000 kN ou superior: Escolha sólido (oco normalmente atinge o padrão de 8.000 kN, embora existam opções personalizadas).

Nota final sobre a lista de verificação: se duas ou mais perguntas apontarem sua equipe em direções opostas, faça uma pausa imediatamente. Sua aplicação requer uma análise especializada. Kingmach fornece configurações personalizadas para lidar com requisitos híbridos complexos.

A geometria da aplicação decide a geometria do sensor

Células de carga sólidas e células de carga ocas nunca são produtos concorrentes com preços diferentes. São instrumentos fundamentalmente complementares, projetados para trajetórias de carga totalmente diferentes. A geometria única do projeto sempre determina qual sensor está correto.

Muitos projectos de grande escala requerem ambos os tipos simultaneamente em diferentes pontos de monitorização. Um programa de ponte complexo pode usar células sólidas com segurança nos assentos dos rolamentos, ao mesmo tempo em que implanta células ocas nas ancoragens dos cabos de estai.

Ainda não tem certeza sobre a solução certa para o seu projeto? Preencha o formulário de consulta técnica abaixo e os engenheiros da Kingmach fornecerão recomendações de seleção personalizadas dentro de 24 horas. [Ver página do produto de célula de carga sólida] · [Ver página do produto de célula de carga oca] · [Baixar ficha técnica completa (PDF)]
