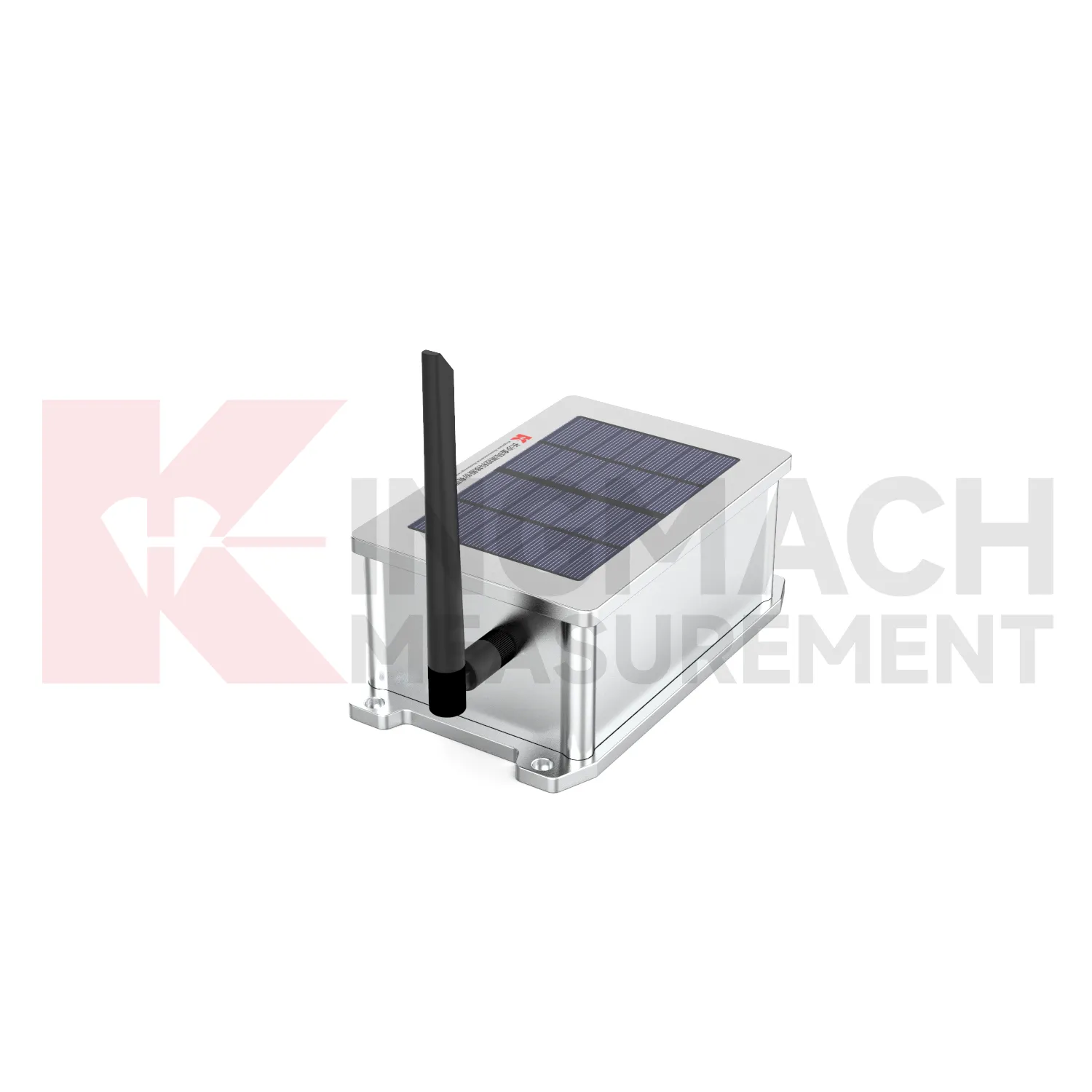

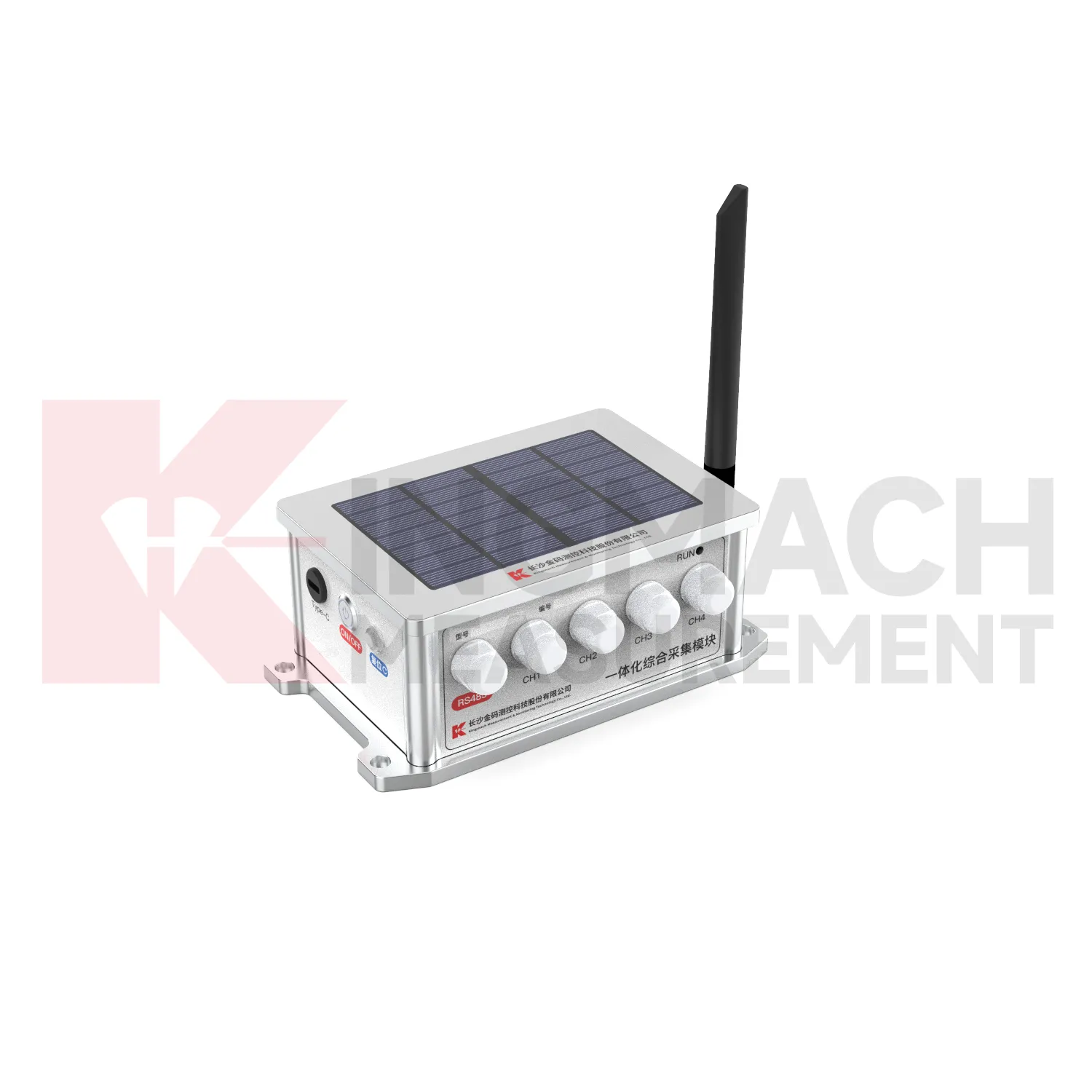

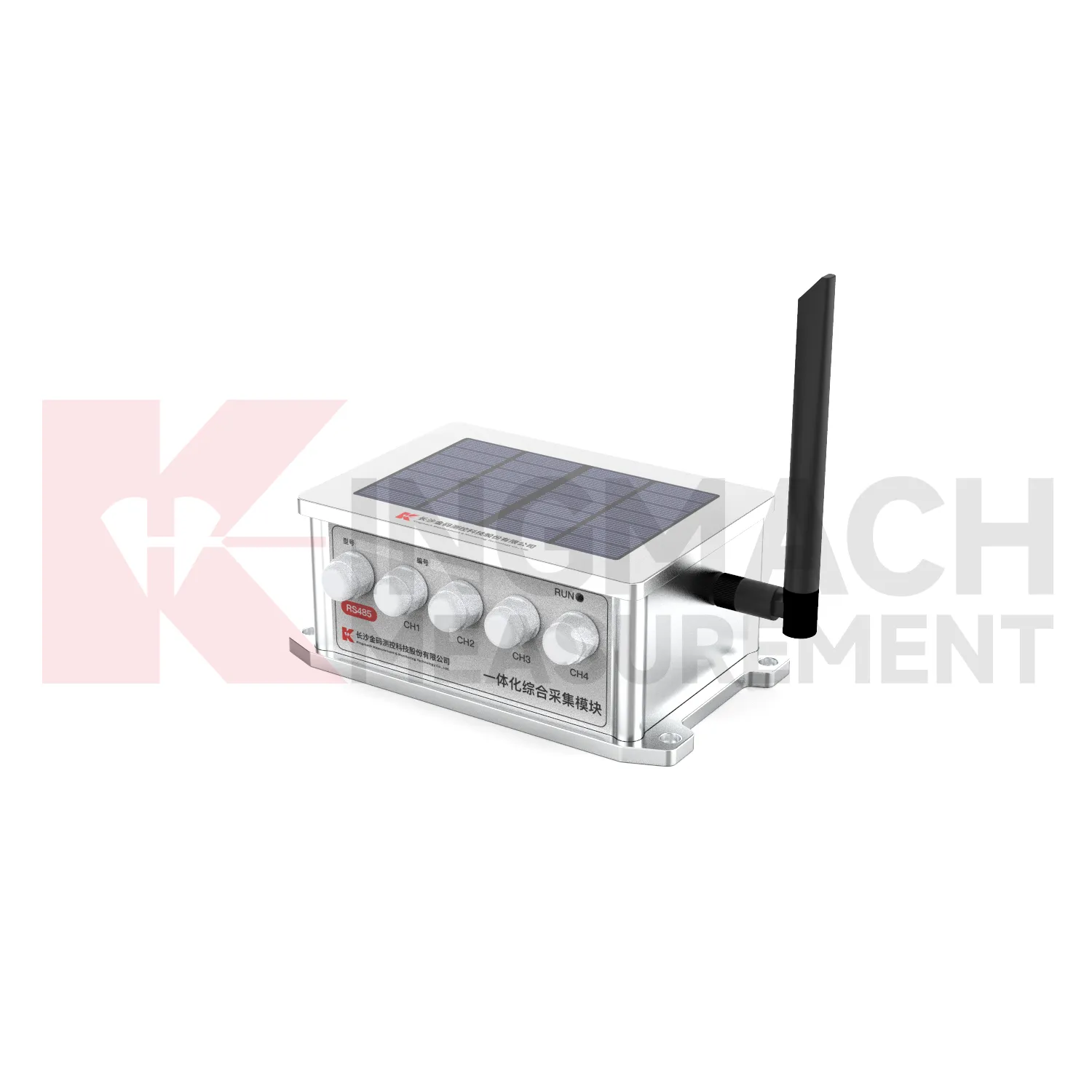

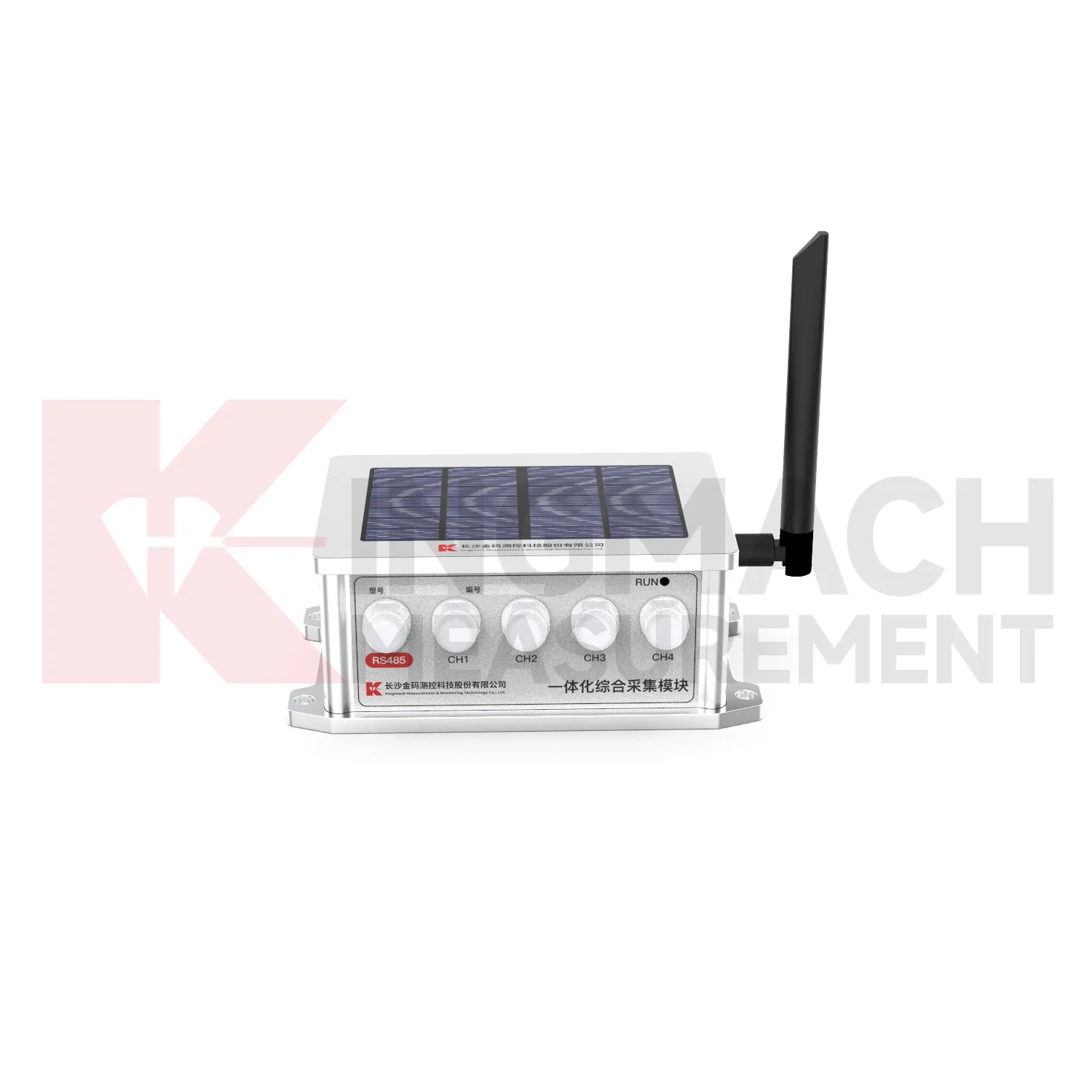

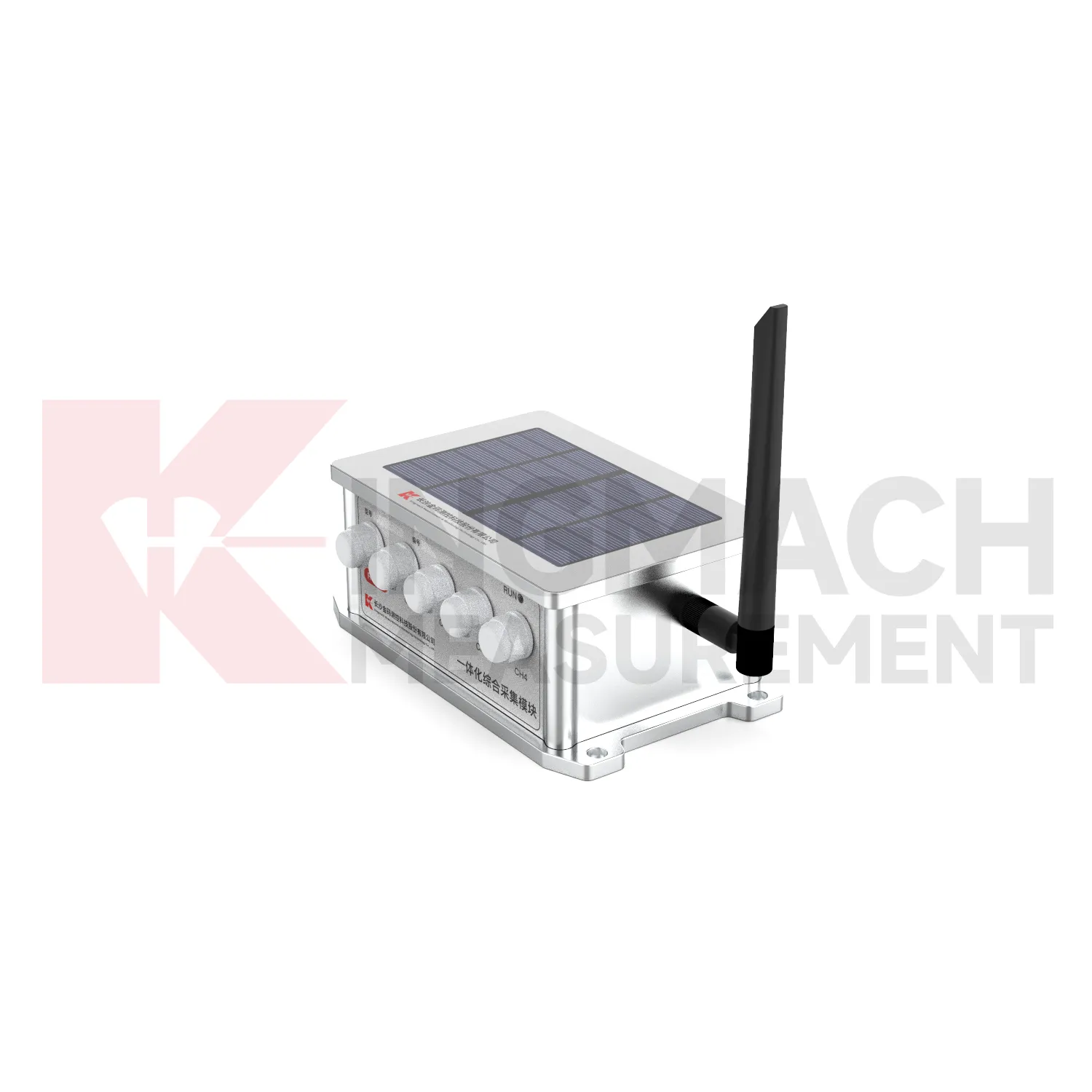

Módulo de aquisição abrangente integrado JMZX-4/8GH-RTU

Informações gerais sobre o produto

Termos comerciais do produto

Descrição

Introdução:

O Módulo de Aquisição Abrangente Integrado (JMZX-4/8GH-RTU) é um módulo de aquisição abrangente e automatizado de múltiplos sinais lançado por nossa empresa. Ele pode coletar dados de sensores de tipos de sinais, como fio vibratório, tensão, resistência e RS485. O módulo integra um circuito de controle de carregamento solar, bateria de lítio, módulo 4G sem fio, armazenamento de parâmetros, coleta de dados, etc., realizando integração de coleta, fonte de alimentação e upload de dados. O produto pode ser utilizado em projetos de monitoramento de segurança de diversas engenharias e estruturas geotécnicas (barragens de reservatórios, pontes, túneis, taludes, casas dilapidadas, minas, usinas nucleares e edifícios civis, etc.), fornecendo suporte de dados e base de julgamento relacionados à situação atual e à segurança do projeto para gerentes de construção e operação de engenharia. Adota um design portátil, com tamanho compacto, propriedades à prova d'água e à prova de poeira.

Características do produto:

1. Adota um design integrado altamente inteligente e modular, suportando identificação automática e cálculo inteligente, e calculando automaticamente quantidades físicas (tensão, carga, deslocamento, temperatura, etc.) e reportando-as automaticamente.

2. Suporta atualização e manutenção remotas, alcançando verdadeiramente uma operação autônoma.

3. Usa um microprocessador de 32 bits com poderosos recursos de computação e processamento, melhorando muito a eficiência do sistema.

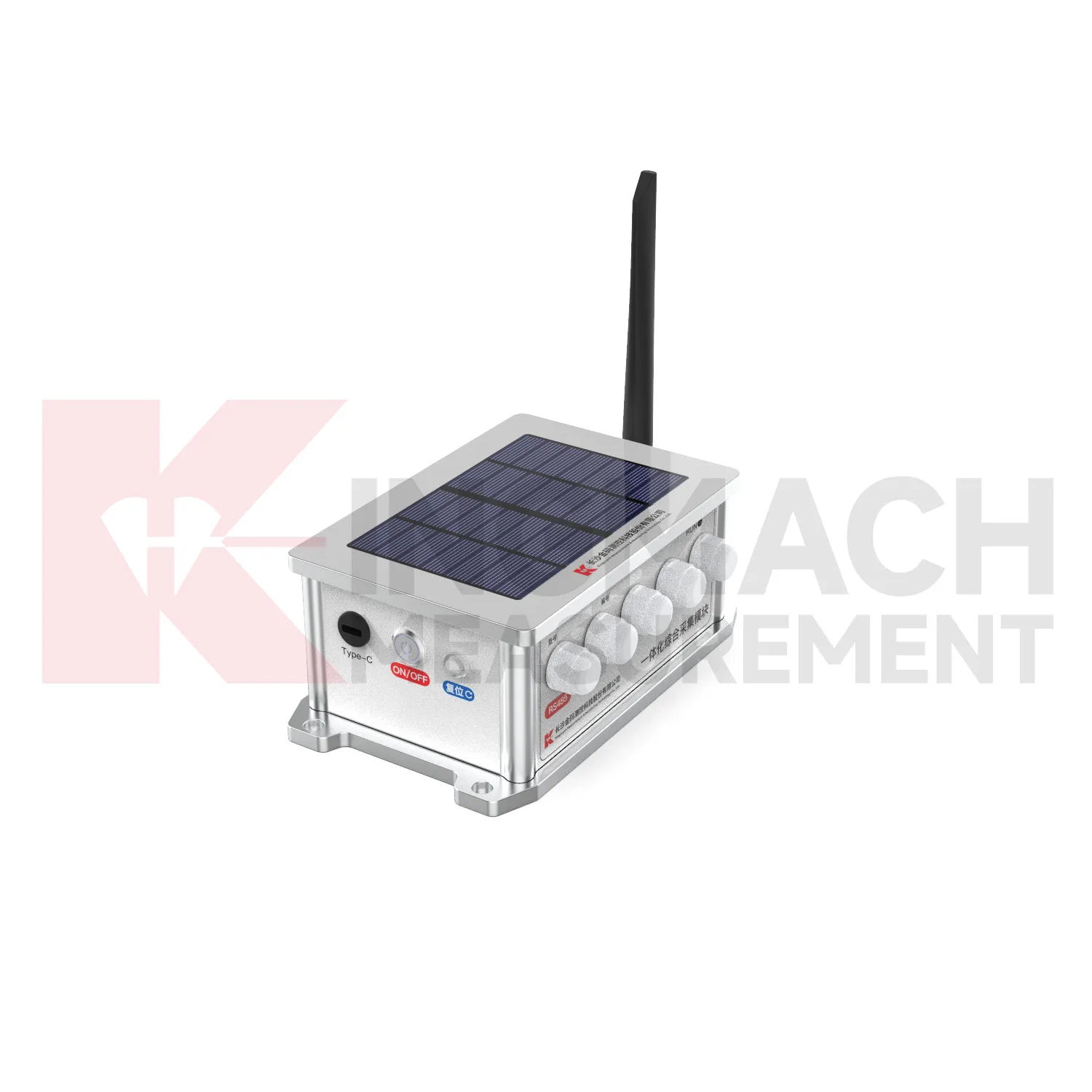

4. Suporta carregamento externo via interface Type-C.

5. Pode acessar vários tipos de sensores, como sensores do tipo barramento RS485, sensores indutivos inteligentes modulados em frequência, sensores de fio vibratório, sensores de sinal de tensão e termômetros termistores 3k.

6. Todas as interfaces do sensor adotam um design isolado, melhorando muito o desempenho da proteção contra raios do módulo.

7. Comunicação em toda a rede 4G / 5G integrada, suportando cartões SIM de usuário e placas de rede dedicadas IoT (placas APN) e suportando upload de dados para servidores de rede internos diretamente, sem passar pela rede externa. Ele oferece suporte a protocolos personalizados pelo usuário, como TCP, MQTT e HTTP, e suporta upload de dados para plataformas específicas, com suporte para envio para até 4 endereços de data center.

8. Design de baixo consumo de energia. Depois de definir a coleta cronometrada, ele entra automaticamente no modo de suspensão durante o tempo sem medição para reduzir o consumo de energia. Suporta cronometragem automática e ativação remota.

9. O módulo oferece suporte a vários métodos de coleta, como coleta em tempo real, coleta única, coleta cronometrada, coleta acionada por limite e upload ativo. O parâmetro de intervalo de coleta cronometrado é configurável (1min ~ 24H) e a coleta criptografada pode ser realizada automaticamente de acordo com o limite. Suporta armazenamento automático de dados quando a rede está desconectada. A capacidade de armazenamento integrada suporta o salvamento de dados históricos por mais de 1 ano e suporta funções de transmissão/retransmissão offline.

10. O módulo integra um painel solar e uma bateria de lítio embutida, com um circuito de controle de carregamento solar integrado, permitindo a coleta de dados de longo prazo. Com frequência de coleta de uma vez a cada meia hora, pode funcionar normalmente por 30 dias consecutivos nublados e chuvosos.

11. Fácil de transportar, de tamanho compacto, à prova d'água e à prova de poeira.

Especificações

1. Método de fonte de alimentação: fonte de alimentação da bateria interna
2. Tensão de carregamento: DC5V
3. Canais de Módulo:

JMZX-4GH-RTU: 1 canal de coleta de barramento RS485, 4 canais de coleta de sinal analógico

JMZX-8GH-RTU: 1 canal de coleta de barramento RS485, 8 canais de coleta de sinal analógico

4. Temperatura operacional: -30~+60℃
5. Umidade operacional: 0-95% UR
6. O módulo CH1-CH4/CH8 pode acessar sensores como tipo de fio vibratório, tipo indutivo modulado em frequência, tipo de tensão, tipo de resistência e tipo de frequência. A precisão e resolução da medição são as seguintes:

   Tipo de sensor	Precisão de medição	Resolução
   Fio Vibratório	Frequência: ±0,2Hz; Temperatura: 0,5℃	Frequência: ±0,01Hz; Temperatura: 0,1℃
   Medidor de deslocamento modulado por frequência indutiva	Deslocamento: 0,5%FS; Temperatura: 0,5℃	Deslocamento: 0,1 mm; Temperatura: 0,1℃
   Analógico padrão	Tensão: 0,1%FS; Atual: 0,1%FS	Tensão: <0,1mV; Corrente: 0,5ua
   Resistência	Valor de resistência: 10Ω	Valor de resistência: 0,1Ω

7. Grau de proteção: IP67

8. Consumo de energia: Standby: <3mW; Funcionando: <1,5W

9. Dimensões Externas:

   JMZX-4GH-RTU: 106 mm × 140 mm × 70 mm (excluindo antena)

   JMZX-8GH-RTU: 106 mm × 140 mm × 92 mm (excluindo antena)
