GNSS JMBD-1050

Informações gerais sobre o produto

Termos comerciais do produto

Descrição

Introdução:

O GNSS é um sistema de posicionamento automatizado autônomo de nova geração, para todas as condições climáticas, desenvolvido usando um System-on-Chip (SoC) de alto desempenho e alta precisão, suportando posicionamento de alta precisão multiconstelação e multifrequência. É compatível com sinais do Sistema de Navegação por Satélite BeiDou da China (BDS B1/B2), GPS dos Estados Unidos (L1/L2), GLONASS da Rússia (L1/L2) e Galileo da Europa (E1/E5b). Composto por uma ou mais unidades de posicionamento implantadas em pontos de monitoramento de projetos de engenharia, o sistema mede deslocamentos horizontais e verticais. Este sistema constitui um sistema de medição de deslocamento automatizado não tripulado para todas as condições climáticas.

Princípio de funcionamento:

1. Princípio do sensor:

Com base em chips SoC de alto desempenho e alta precisão, a nova geração de localizadores GNSS suporta posicionamento multifrequencial de alta precisão de todo o sistema. É uma tecnologia que recebe sinais de satélites terrestres artificiais com sistemas de cronometragem de relógio atômico e realiza medições pontuais. O posicionador recebe a codificação de tempo de pelo menos quatro satélites, e a posição do próprio localizador pode ser obtida por meio de resolução e o monitoramento dinâmico pode ser realizado.

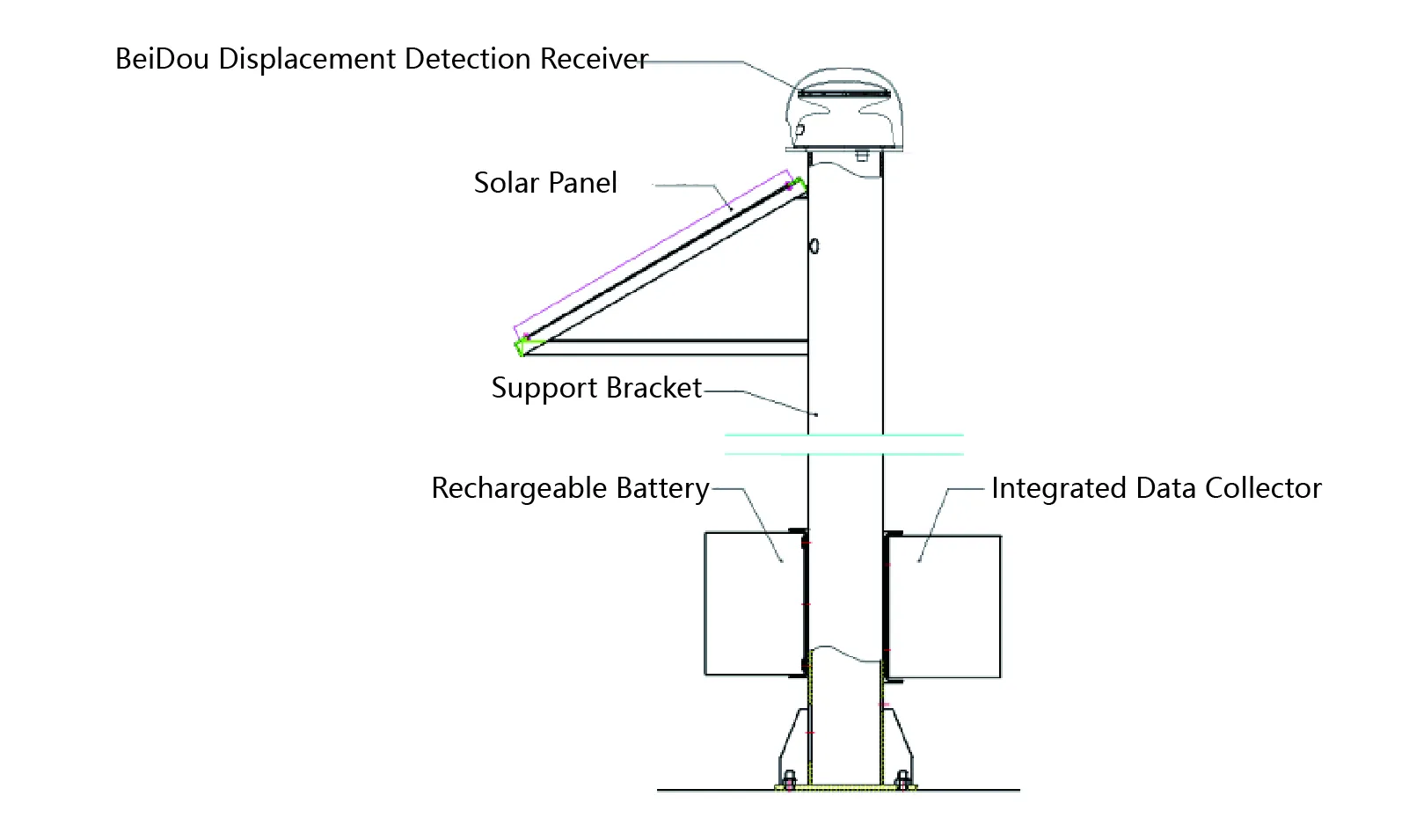

O Sistema de Medição Remota de Deslocamento GPS consiste em um localizador GNSS (sistema completo), suporte de montagem, painéis solares, baterias, etc.

2.Princípio do sistema:

Um sistema composto por múltiplos instrumentos de posicionamento mede suas próprias posições enquanto realiza cálculos diferenciais coordenados por meio de ligação mútua, permitindo medições de deslocamento relativo de alta precisão. Em tais projetos de engenharia, o localizador pode ser organizado igualmente com ponto de referência, ponto de teste, obtendo o valor de mudança de posição de alta precisão do ponto de teste em relação ao ponto de referência.

Aparência do produto:

O painel host JMBD-1050 inclui 3 indicadores e 1 interface.

1. Luz indicadora de energia: acesa indica que a energia está conectada;

Luz indicadora 2.4G: acesa indica comunicação normal da rede 4G;

3. Luz indicadora de posicionamento GNSS: acesa indica posicionamento bem-sucedido;

4. Interface de alimentação e interface de comunicação RS485.

Aplicações

É amplamente aplicado em áreas de engenharia, como encostas, ferrovias de alta velocidade, pontes, edifícios, minas e barragens para obter medições precisas de mudanças estruturais de deslocamento relativo.

Especificações
