Sistema Inclinômetro Vertical no Local JMQJ-7915ATS

Informações gerais sobre o produto

Termos comerciais do produto

Descrição

Introdução:

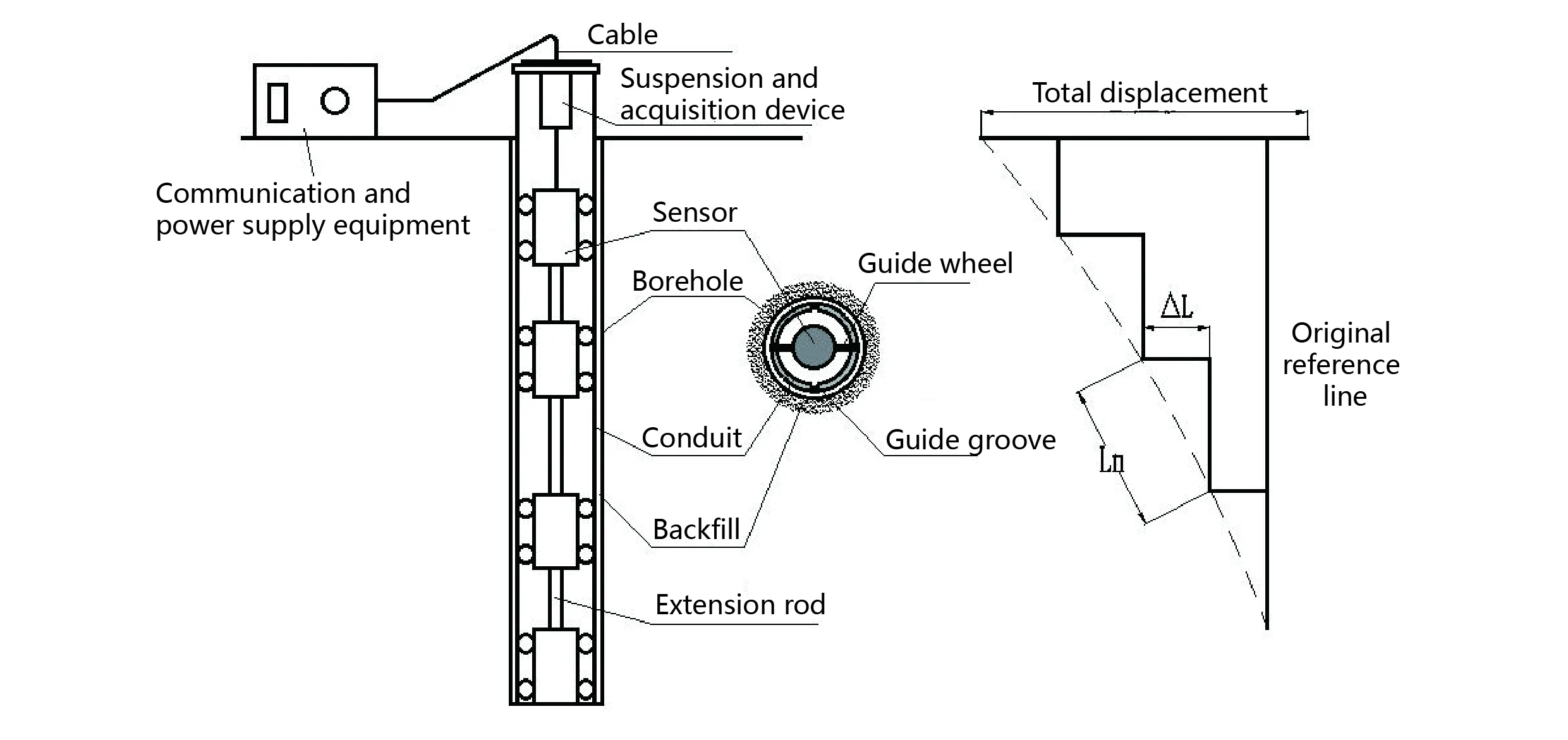

O sistema de inclinômetro vertical no local consiste em duas partes: uma corda de inclinômetro vertical no local multiponto e um módulo de aquisição de orifício. O medidor de deslocamento profundo tandem multiponto é baseado em um design de sensor de inclinação MEMS multi-array que conecta eletricamente várias colunas de inclinômetros verticais no local dentro do furo por meio de um único cabo. O módulo de aquisição é usado para coletar os dados de medição da sequência de inclinômetro vertical multiponto no local e carregar os dados por meios com ou sem fio.

Características do produto:

1. O sistema de inclinômetro vertical no local é baseado na tecnologia de sensor de aceleração 3D-MEMS e na tecnologia de compensação automática de temperatura, que reduz efetivamente a influência do desvio de temperatura e da ondulação da fonte de alimentação.

2. corda de inclinômetro vertical conectada em série multiponto da parte do corpo do instrumento móvel do processo de moldagem por injeção, pequena e leve, através de um cabo para obter a conexão elétrica de todos os sensores no orifício de medição, todos os sensores no orifício de medição podem ser divididos em até 4 grupos, cada comunicação independente do grupo, não interferem entre si

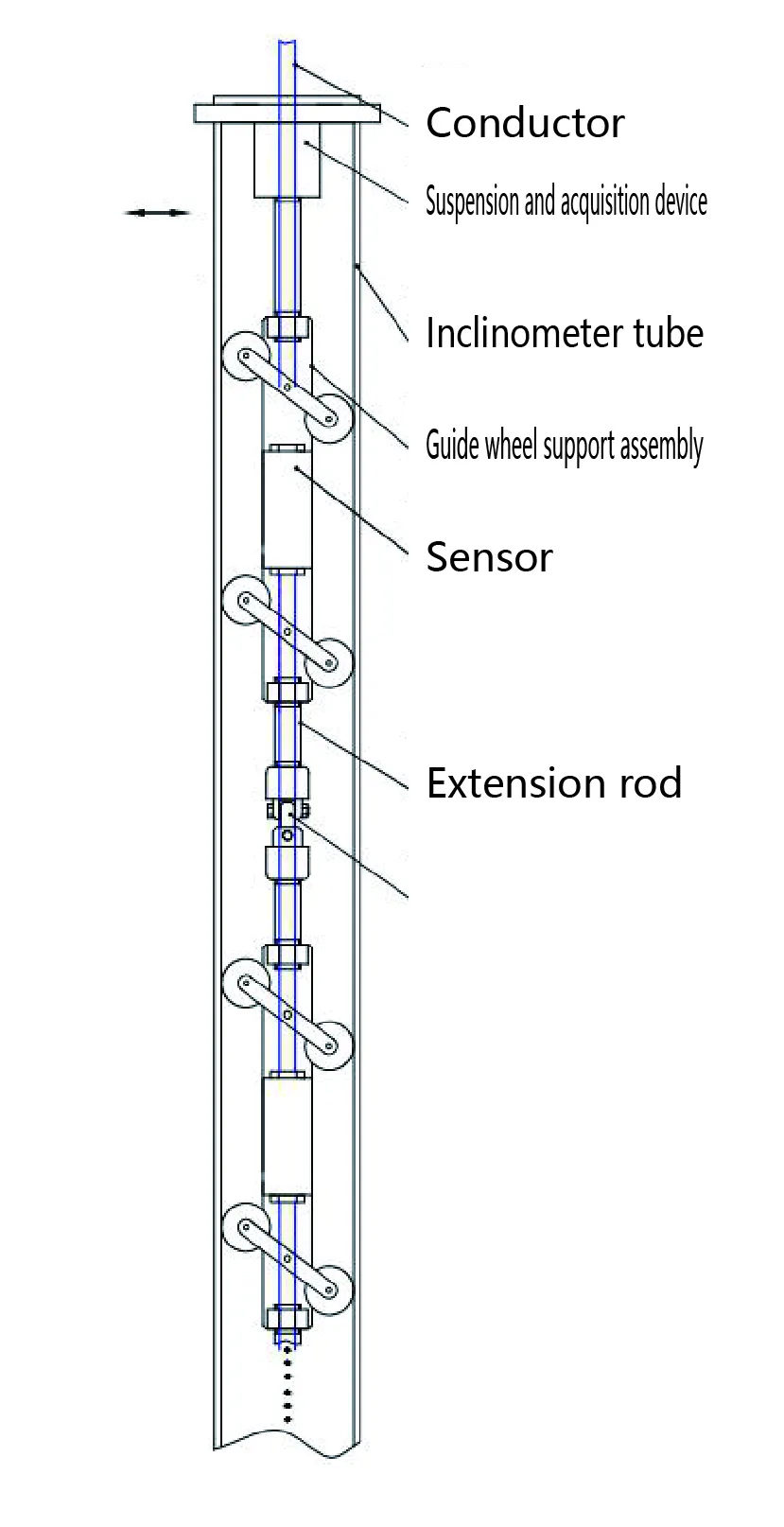

3. A corda do inclinômetro vertical no local conectada em série multiponto é fisicamente conectada pela junta universal e pela biela, o comprimento é produzido de acordo com os requisitos do projeto e a posição do ponto de medição é organizada de forma flexível. Design totalmente vedado à prova d'água e à prova de poeira, adequado para vários ambientes de construção.

4. A coluna de inclinômetro vertical no local em cada furo é pré-montada na fábrica com o corpo, cabos, juntas universais, hastes de extensão, suspensão e unidade de aquisição de acordo com o espaçamento do ponto de medição projetado, permitindo transporte e instalação integrados. Basta conectar as hastes de extensão no local e inserir o conjunto no furo para uma instalação simples, rápida e conveniente.

5. A sequência de inclinômetro vertical no local é configurada internamente com identificadores eletrônicos e números de modelo para permitir o reconhecimento automático e a computação inteligente.

6. O módulo de aquisição de dados incorpora uma saída de fonte de alimentação de sensor controlável e quatro interfaces de comunicação downstream, identificando e executando automaticamente computação inteligente ao conectar a sequência de inclinômetro vertical no local.

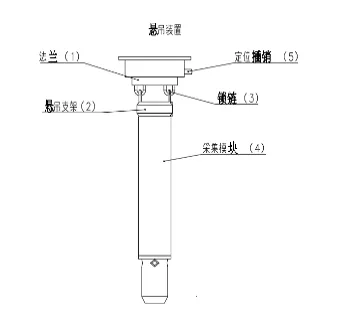

7. O módulo de aquisição é colocado dentro do orifício do tubo do inclinômetro, fornecendo proteção à prova d'água e à prova de poeira, evitando interferência na construção no local e minimizando a exposição a danos.

8.O modo de baixo consumo desliga os sensores durante o modo de espera e os ativa apenas para medição de dados.

Aplicações

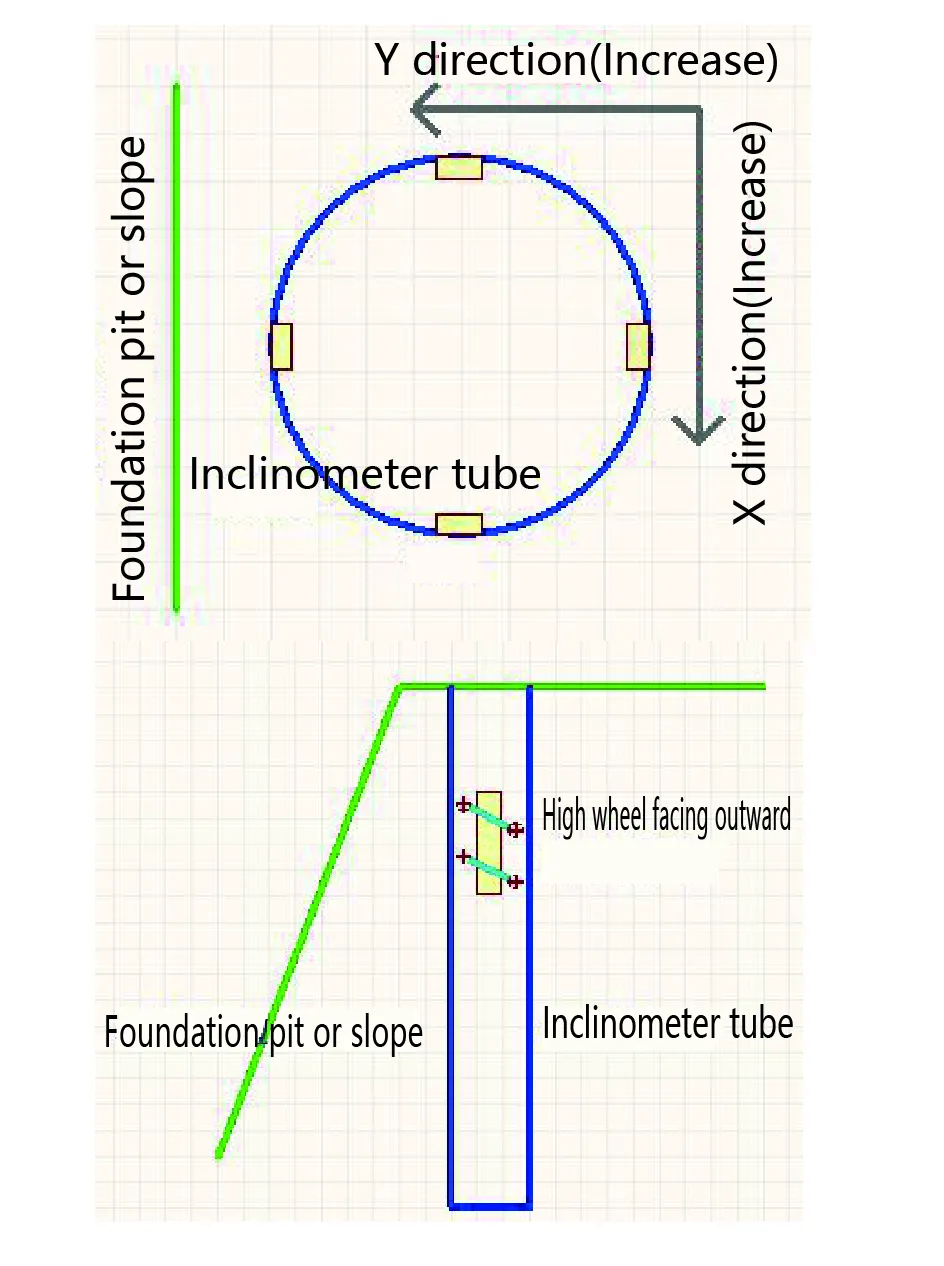

Este produto é um sensor fixo de alta precisão para medição de ângulos de inclinação, projetado e fabricado por nossa empresa, de instalação rápida. Adota instalação integrada. Ao sair da fábrica, o número de pontos de medição dentro do furo é configurado como um conjunto completo. Um tubo inclinômetro pode ser instalado opcionalmente e embutido diretamente no interior. Ele pode localizar automaticamente a direção de posicionamento do sensor, o que é simples e rápido. É especialmente adequado para medir os ângulos de inclinação de múltiplos pontos dentro de um poço e é adequado para monitorar a deformação interna profunda de corpos estruturais. Combinado com o sistema de monitoramento automático da nossa empresa, ele pode realizar monitoramento automático de longo prazo e cálculo inteligente de deformação.
