Barragem

Itens de monitoramento



Características

O monitoramento automático de barragens deve focar nos objetivos centrais de "estabilidade estrutural - segurança de infiltração - confiabilidade operacional", com fatores de monitoramento específicos divididos em três categorias principais:

Monitoramento de Estrutura de Barragens

Reflete o estado mecânico e de deformação da estrutura principal da barragem e serve como um indicador chave para avaliar a segurança da barragem.:

1、Monitoramento de deformação: Inclui assentamento da barragem (em diferentes elevações da crista e inclinação da barragem), deslocamento horizontal (deslocamento horizontal da crista da barragem, deslocamento do corpo da barragem na direção montante-jusante), inclinação da barragem (desvio de verticalidade ao longo da direção do eixo da barragem) e grau de abertura das juntas da barragem (juntas transversais e longitudinais de barragens de concreto), etc.

2、Monitoramento de tensão e deformação: Inclui tensão de concreto do corpo da barragem (áreas concentradas de tensão, como o calcanhar da barragem e a base da barragem de barragens de gravidade), tensão do corpo da barragem (coroa da barragem e pilar da barragem de barragens em arco), tensão da massa rochosa da fundação da barragem e tensão da parede de corte, etc.

3、Monitoramento de integridade estrutural: Inclui rachaduras em barragens (largura, profundidade e desenvolvimento de rachaduras superficiais em barragens de concreto), falha de parada de água nas juntas de expansão da barragem e vibração estrutural do corpo da barragem (sob fortes efeitos de terremoto), etc.

Percolação e Monitoramento Hidrológico

Tem como alvo o estado de infiltração da barragem e da fundação da barragem, bem como os parâmetros hidrológicos do reservatório.:

1、Monitoramento de infiltração: Inclui fluxo de infiltração do corpo da barragem (orifícios de drenagem da barragem), fluxo de infiltração da fundação da barragem (sistema de drenagem da fundação da barragem), nível de água de infiltração (linha freática do corpo da barragem), pressão de infiltração (pressão de elevação da fundação da barragem) e infiltração de desvio (infiltração no pilar da barragem), etc.

2、Monitoramento hidrológico: Inclui nível de água do reservatório (mudanças no nível de água dentro do reservatório), nível de água a jusante (nível de água do canal do rio a jusante durante a descarga de inundação), descarga de entrada, descarga de saída e temperatura da água (afetando o estresse térmico do corpo da barragem), etc.

Monitoramento Ambiental e de Carga

Abrange fatores ambientais externos e cargas operacionais que afetam a segurança estrutural da barragem:

1、Fatores ambientais: Inclui temperatura do ar (mudanças de temperatura do corpo da barragem), precipitação (estabilidade das encostas ao redor da área do reservatório), terremotos (aceleração sísmica do solo) e ondas de vento (impacto das ondas na frente da barragem no corpo da barragem), etc.

2、Cargas operacionais: Inclui pressão da água (pressão hidrostática e pressão hidrodinâmica suportada pelo corpo da barragem), pressão de sedimentos (carga adicional no corpo da barragem causada pela sedimentação na frente da barragem) e pressão do gelo (impulso no corpo da barragem a partir de camadas de gelo na superfície da barragem em regiões frias), etc.

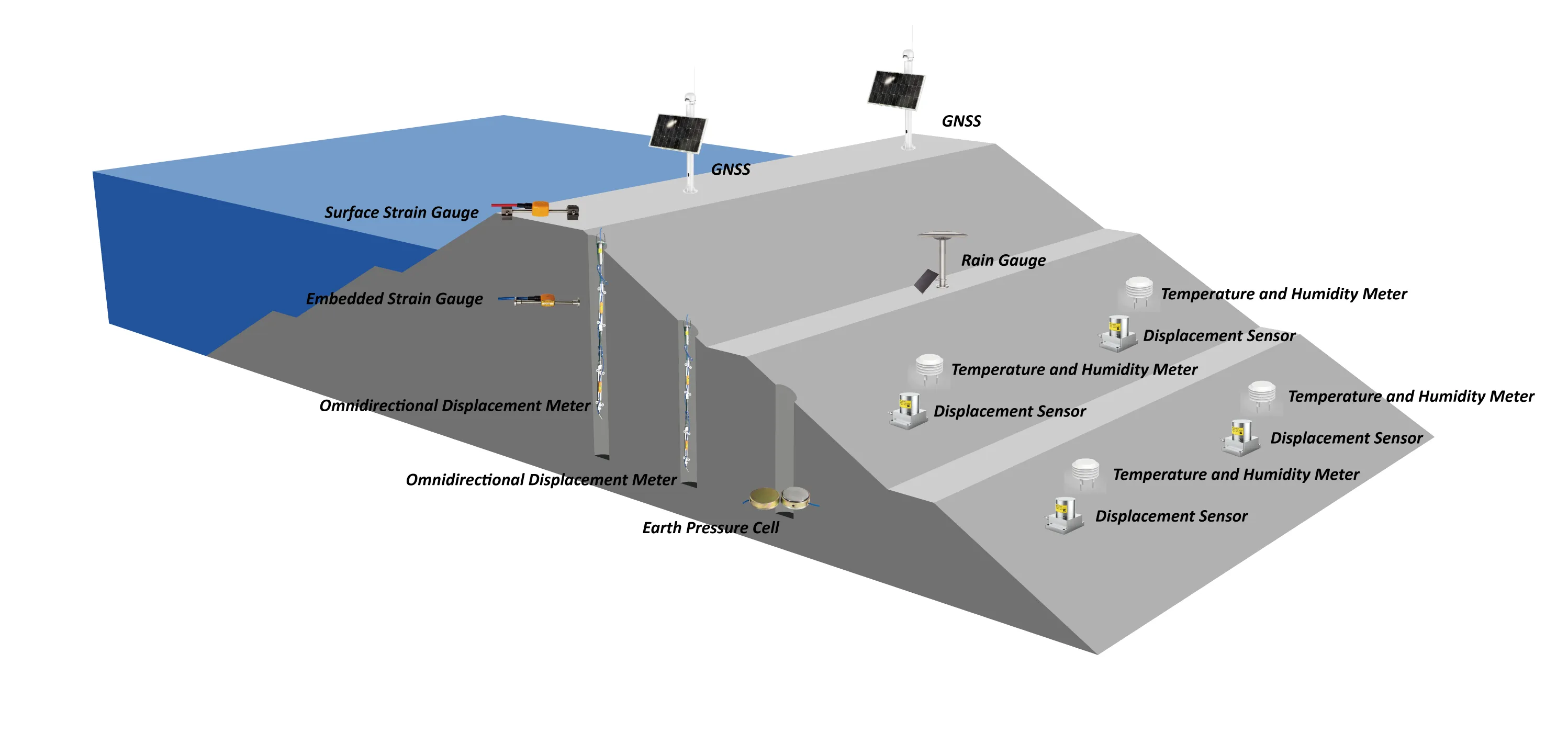

Monitorando Conteúdo

Monitoramento de deflexão, monitoramento de fissuras, monitoramento ambiental, monitoramento de deslocamento profundo, deslocamento de superfície, monitoramento de assentamento, etc.
