Guia de especificações do medidor de deslocamento Kingmach

Comece com o movimento que você precisa medir

Defina o modo de deslocamento antes de comparar as planilhas de dados. Um medidor de fissuras que mede uma junta de 20 mm não resolve o mesmo problema que uma unidade GNSS que rastreia o movimento da encosta, um sensor de cabo de aço que mede um longo percurso ou um movimento de leitura de medidor multiponto em diferentes camadas de rocha. O alcance, o método de instalação e a interpretação dos dados dependem do tipo de movimento.

A faixa de deslocamento da Kingmach cobre deslocamento linear, largura de fissura, movimento de junta de expansão, deslocamento de superfície em grande escala, deformação de geogrelha, assentamento de fôrma, deslocamento de rocha circundante e deslocamento de rocha fundamental. Selecione primeiro a estrutura de medição do aplicativo e, em seguida, refine a especificação numérica.

• Para fissuras ou largura da junta, verifique o curto alcance, a resolução, a base de montagem, a haste de medição e a estabilidade a longo prazo.
• Para deslocamento relativo de pontes, barragens, ferrovias ou edifícios, verifique a precisão, influência da temperatura, impermeabilização e compatibilidade de aquisição.
• Para monitoramento de encostas ou deslizamentos de terra, verifique o alcance, a comunicação, a alimentação, a resistência às intempéries e a operação autônoma.
• Para camadas de rocha ou deformação do leito rochoso, verifique a estrutura da ancoragem, o método de perfuração e grauteamento, os pontos de medição e a profundidade de instalação.
• Para monitoramento de cofragem e construção, verifique a proteção, confiabilidade de resposta, montagem temporária e integração de alarme.

Especificações do medidor de deslocamento central para comparar

Gama: evite subdimensionamento e sobredimensionamento desnecessário

Um sensor com alcance muito pequeno pode atingir seu limite durante um evento importante. Um sensor com alcance muito maior do que o necessário para o projeto pode agregar custos sem melhorar a visibilidade de pequenos movimentos. Estime o movimento normal, sazonal, em fase de construção e em nível de alerta antes de escolher o intervalo.

Para movimentos estruturais curtos, o Kingmach Medidor de deslocamento diferencial JMDL-52XXADT está disponível nas faixas de 20 mm, 50 mm e 100 mm. O Medidor de rachadura inteligente JMDL-22XXAT inclui modelos de 20 mm, 50 mm, 100 mm e 200 mm. Para viagens mais longas, o Sensor de deslocamento de cabo de aço JMLS-22XXADT abrange opções de 0-500 mm, 0-1000 mm e 0-2000 mm.

Adicione margem para o movimento que desencadeia ações de engenharia, e não uma porcentagem arbitrária. O sensor deve capturar o evento de alerta sem operar tão abaixo da escala completa que a faixa selecionada forneça pouco valor prático para monitoramento de tendência normal.

Resolução e precisão respondem a perguntas diferentes

A resolução é o menor incremento exibido. A precisão é a diferença esperada entre o valor relatado e o deslocamento real. Um medidor pode exibir 0,01 mm enquanto sua precisão é expressa como uma porcentagem da escala completa, portanto os dois valores devem ser revisados ​​em conjunto.

O JMDL-52XXADT é especificado com resolução de 0,01 mm e precisão de +/-0,1% FS. O medidor de deslocamento inteligente de uso geral é especificado com resolução de 0,01 mm e precisão de 0,5% FS. O modelo magnetostritivo é especificado com resolução de 0,01 mm e precisão de +/- 0,05% FS. A resolução afeta a pequena visibilidade da tendência; a precisão afeta a confiança no valor absoluto.

Não defina um limite de alarme apenas para o incremento de exibição. Considere a precisão, a repetibilidade, a influência da temperatura, o movimento da instalação e a margem de decisão do projeto para reduzir alarmes incômodos e falsas interpretações.

Combine o princípio de detecção com o local

O princípio de detecção afeta o desvio, a durabilidade, a instalação, a manutenção e o comportamento do sinal. Os medidores indutivos modulados em frequência atendem a muitas tarefas de deslocamento estrutural e juntas de expansão porque sua arquitetura digital suporta monitoramento estável de longa distância. Os sensores de cabo de aço lidam com percursos mais longos ou movimentos indiretos, enquanto o GNSS suporta movimentos de superfície em grande escala em pontos remotos.

O Medidor de deslocamento magnetostritivo JMCW-21XXADT é uma opção complementar sem contato dentro do portfólio de deslocamento Kingmach; não é um sensor de deslocamento de fio vibratório. Sua estrutura de detecção sem contato destina-se a aplicações onde o desgaste mecânico reduzido e a medição de posição linear absoluta são úteis. A especificação publicada inclui proteção IP67, comunicação RS485 e operação de -30 C a +80 C.

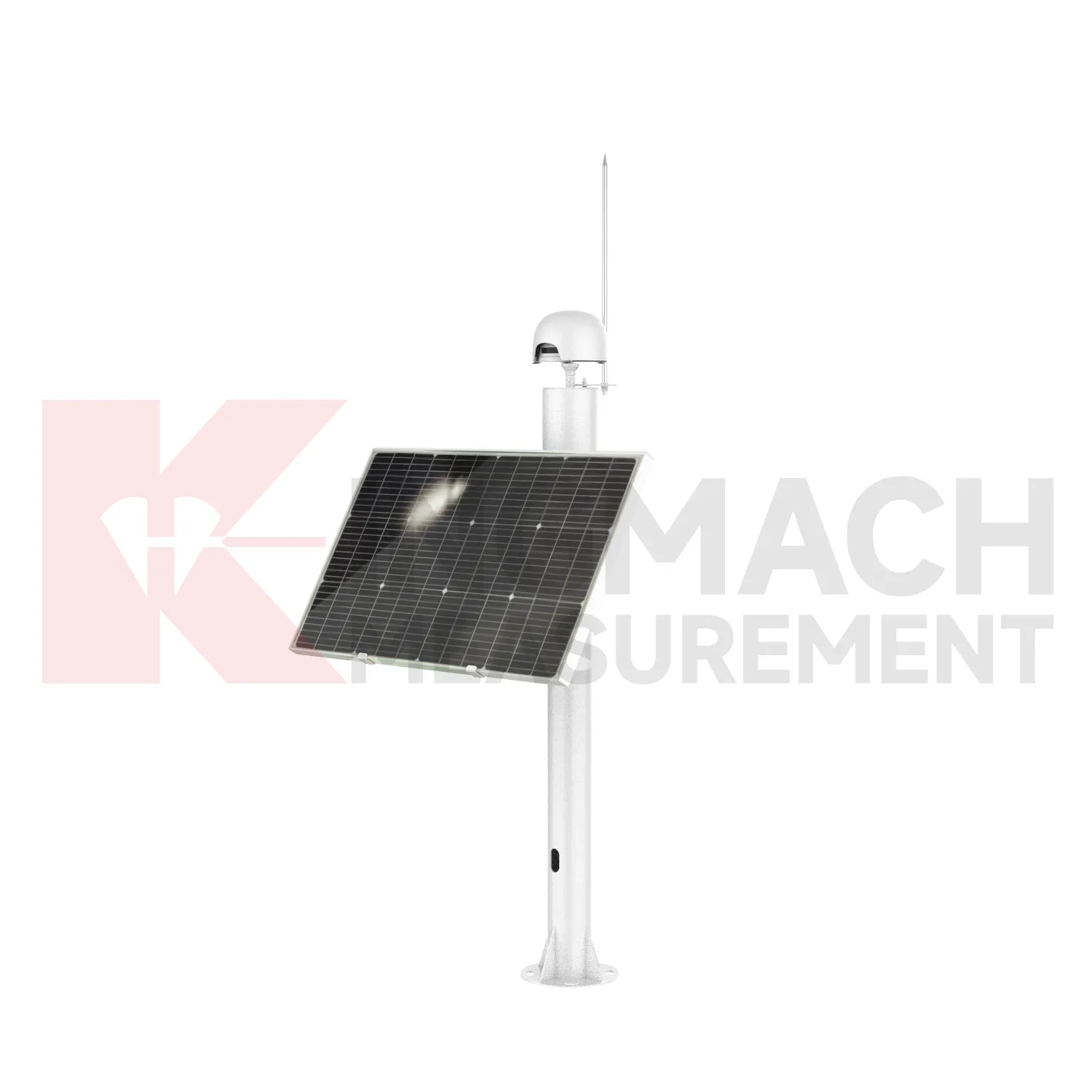

Para movimento remoto de superfície, o GNSS integrado JMBD-1050YT suporta posicionamento multiconstelação, comunicação 4G e RS485, operação solar mais bateria de lítio, proteção IP67 e uma faixa ambiental de -40 C a +85 C. Selecione GNSS quando a saída necessária for movimento posicional sobre uma área maior em vez de deslocamento de junta local.

Temperatura da tela, água, poeira e exposição elétrica

Os locais de monitoramento civil expõem os sensores à chuva, condensação, poeira, lama, vibração, tração de cabos, ar corrosivo e distúrbios elétricos. Trate a vedação e os limites ambientais como critérios primários de seleção. Um princípio de detecção adequado ainda pode falhar se o invólucro, o conector, a entrada do cabo ou a orientação de montagem não corresponderem ao local.

Compare a faixa operacional com o microclima da instalação e não com uma estação meteorológica próxima. A galeria da barragem, o revestimento do túnel, o tabuleiro da ponte e o talude exposto podem ter condições de temperatura e umidade muito diferentes. Revise a proteção do cabo, a vedação do conector, a drenagem, o aterramento e a proteção contra surtos como parte do projeto de instalação.

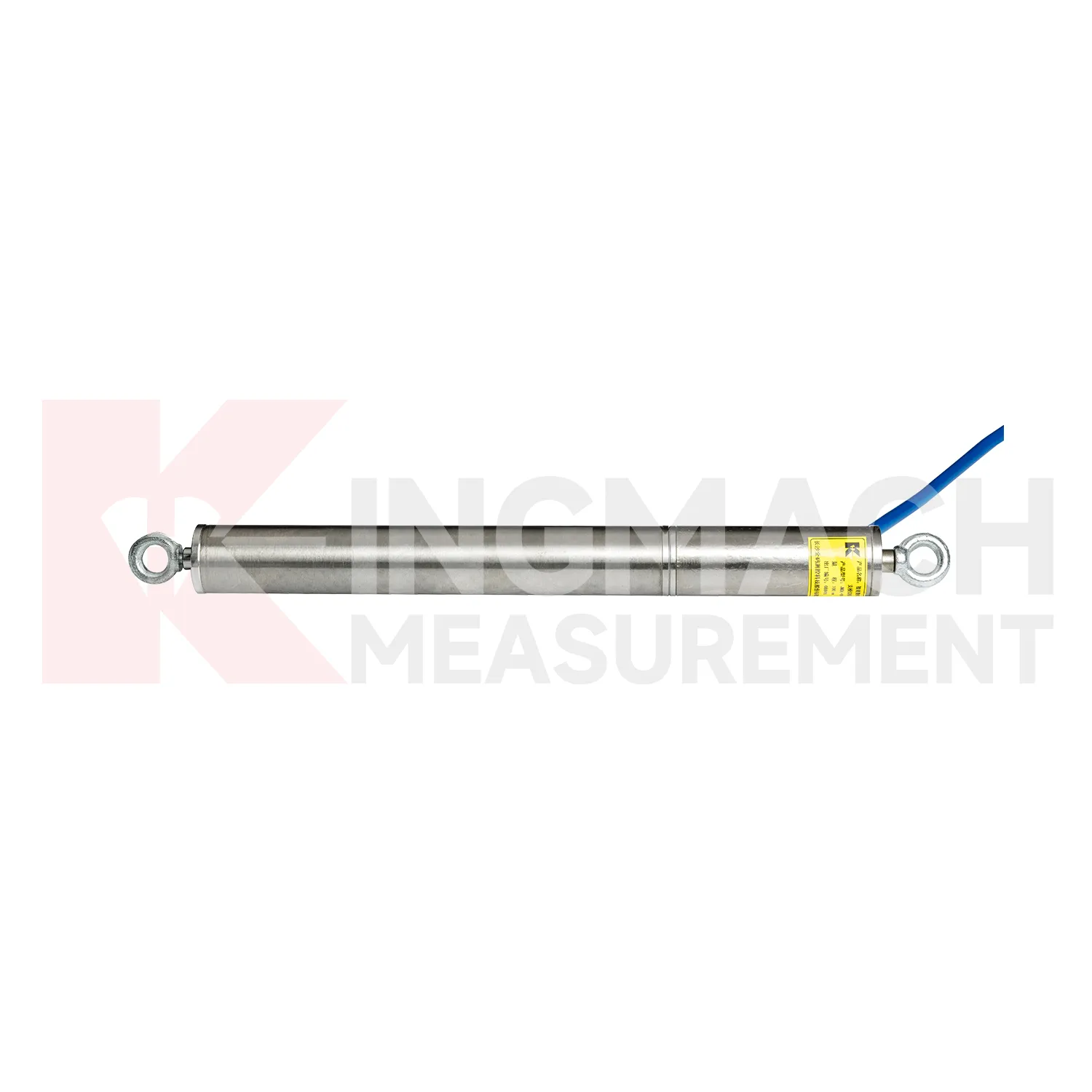

O sensor de deslocamento de cabo de aço da Kingmach é especificado em IP67 e -30 C a +70 C. O medidor magnetostritivo é especificado em IP67 e -30 C a +80 C. O Medidor esperto do deslocamento do molde/fio de aço JMDL-49XXAT possui especificação IP68, o que pode ser adequado para instalações com maior exposição à água e poeira quando sua estrutura de medição também se adequar ao projeto.

Confirme a cadeia completa de comunicação e aquisição

Um medidor de deslocamento só cria informações utilizáveis ​​quando o sinal chega a um sistema que armazena, verifica e relata o resultado. Confirme o modo de comunicação, a distância do cabo, a taxa de transmissão quando aplicável, a compatibilidade do registrador, a alimentação, o aterramento, a proteção contra surtos, a conversão da unidade de engenharia, a sincronização de tempo e as verificações de qualidade dos dados antes da compra.

RS485 é comum em monitoramento digital robusto porque suporta integração de campo e cabos mais longos. Os pontos remotos também podem precisar de 4G, carregamento solar ou operação com bateria. Revise o sensor, o cabo, o registrador, o gabinete, o software, a lógica de alarme e o acesso para manutenção como um sistema em vez de itens de linha separados.

O Medidor de deslocamento inteligente de uso geral JMDL-21XXAT armazena informações de identificação e calibração do sensor e pode trabalhar com aquisição automática para monitoramento autônomo. Durante a revisão da RFQ, confirme a leitura ou registrador exato, fiação, endereçamento, mapeamento de software e procedimento de comissionamento para o modelo selecionado.

Trate o hardware de instalação como parte da medição

A medição do deslocamento depende da transferência do movimento real para o elemento sensor sem folga, erro de flexão, atrito ou restrição não intencional. Revise o desenho de instalação antes de aprovar um sensor. A geometria de montagem, a direção esperada do movimento, o roteamento dos cabos, o acesso para zerar e a proteção contra danos na construção afetam a qualidade dos dados.

Os medidores de fissuras requerem bases estáveis ​​e hastes de medição adequadas. O Medidor de deslocamento flexível inteligente JMDL-24XXAT deve deformar-se com a geogrelha ou material reforçado que está sendo monitorado. O Medidor de deslocamento multiponto inteligente JMDL-31XXAT usa âncoras em diferentes profundidades com perfuração, rejuntamento, tubos de proteção e ferragens de instalação.

Para o movimento do leito rochoso ou da rocha circundante, o Medidor inteligente de deslocamento de rocha de ponto único JMDL-32XXAT usa um conjunto de flange, sensor, tirante, cabeça de ancoragem e tubo de PVC. Esses componentes definem como o sensor segue o movimento do maciço rochoso, portanto, pertencem à revisão técnica e à cotação, em vez de serem tratados como acessórios opcionais.

Mapa de especificações do medidor de deslocamento Kingmach

Exemplos verificados de projetos Kingmach

Ponte Egongyan somente ferroviária, Chongqing (2019)

O Projeto de monitoramento da ponte somente ferroviária Egongyan força do cabo coberta, deflexão, rachadura e monitoramento ambiental. A lista de equipamentos do projeto inclui o medidor inteligente de trincas JMDL-22XXAT juntamente com deformação, carga, inclinação, aceleração, temperatura-umidade, precipitação, vento e equipamentos de aquisição automatizados. Para uma RFQ de ponte, este exemplo mostra por que um medidor de fissuras deve ser especificado como parte de uma cadeia de monitoramento coordenada. Os compradores devem definir o intervalo de fissuras ou juntas, o local de montagem, a exposição ambiental, a interface de aquisição e o limite de alarme em conjunto, em vez de selecionar o medidor apenas por resolução.

Registre a linha de base de medição, o hardware de proteção, o acesso de inspeção e os critérios de aceitação de entrega para cada ponto antes do início da instalação.

Via expressa Yuping-Panzhou, Guizhou (2023)

O Projeto da via expressa Yuping-Panzhou incluiu assentamento de túneis, convergência de arco-cintura, trincas e monitoramento de deformação estrutural. Sua lista de aplicações inclui um medidor inteligente de trincas e medição de deslocamento a laser junto com instrumentos de nível hidrostático e de deformação de fio vibratório. O caso suporta uma abordagem multiparâmetro para deformação de túnel: abertura de fissura local, convergência, recalque e deformação respondem a diferentes questões de engenharia. Para aquisição, especifique onde cada ponto de deslocamento está instalado, a direção e magnitude esperada do movimento, como a leitura chega à plataforma de monitoramento e qual limite inicia a inspeção ou escalada.

O plano de instalação também deve identificar o ponto de referência, tolerância de montagem, proteção do cabo, teste de comissionamento e método de acesso para manutenção posterior.

Torre de energia eólica Changde, Hunan (2025)

O Projeto da Torre de Energia Eólica Changde assentamento monitorado da fundação, força do cabo de sustentação, vibração estrutural, trincas na seção de transição e deformação. Seu equipamento relacionado inclui o sensor de deslocamento de cabo de aço JMLS-22XXADT como parte de um pacote mais amplo de sensores. Este exemplo é útil quando viagens longas ou movimentos indiretos devem ser monitorados com outras respostas estruturais. Durante a seleção, defina o caminho do fio, a faixa de deslocamento, a direção de retorno, a estabilidade de montagem, a exposição do gabinete, a rota de comunicação e o acesso para inspeção. Esses detalhes determinam se o sensor segue o movimento estrutural sem folga, atrito ou interferência mecânica.

A aceitação deve incluir uma verificação de deslocamento controlada, leitura da linha de base, inspeção do cabo e confirmação de que a saída atinge o canal de monitoramento atribuído.

Preços, documentação e termos comerciais

O preço do medidor de deslocamento depende do modelo exato, alcance, saída, comprimento do cabo, hardware de instalação, registrador, gabinete, sistema de energia, software, quantidade, documentação de calibração e escopo de entrega. Uma faixa pública de dólares seria enganosa sem esses dados. Solicite uma cotação baseada em configuração e compare fornecedores com a mesma lista de materiais.

Para o JMDL-52XXADT, as informações comerciais atuais indicam um pedido mínimo de uma peça, preço negociado, T/T adiantado, caixas de papelão ou embalagens de madeira e envio dentro de 30 dias após o pagamento integral. Confirme todas as condições comerciais na cotação formal, pois configuração, quantidade, customização e cronograma do projeto podem alterar a oferta final.

• Forneça a aplicação, o movimento esperado, o alcance necessário, a resolução, a precisão e o limite de alarme.
• Indique os requisitos de temperatura operacional, exposição à água e poeira, rota do cabo, energia, comunicação e registrador de dados.
• Liste os suportes, hastes, âncoras, flanges, tubos de proteção, gabinetes e serviços de instalação necessários.
• Solicite a folha de dados, informações de calibração, definição de fiação, manual de instalação, termos de garantia, embalagem, prazo de entrega e documentos de certificação aplicáveis.

Lista de verificação pré-compra para engenheiros

• Defina o tipo de deslocamento: largura da fissura, movimento da junta, recalque, curso longo, movimento da superfície, movimento da camada rochosa ou deformação do leito rochoso.
• Defina o intervalo com margem para movimento normal, sazonal, em fase de construção e em nível de alerta.
• Verifique a resolução, a precisão, a repetibilidade, a estabilidade e a influência da temperatura em conjunto.
• Confirme a orientação de água, poeira, vibração, corrosão, raios e instalação no ponto de medição.
• Verifique saída, alimentação, distância do cabo, compatibilidade do registrador, mapeamento de software e comunicação remota.
• Revise os suportes, bases, hastes, âncoras, flanges, tubos de proteção e requisitos de rejuntamento.
• Solicite dados de calibração, identificação serial, detalhes de fiação, desenhos de instalação e orientações de comissionamento.
• Confirme configuração, quantidade, embalagem, entrega, garantia, pagamento e suporte pós-venda antes de emitir o pedido de compra.

Perguntas frequentes

Nota final: Confirme todas as especificações em relação ao design do projeto, ambiente local, limite de monitoramento, desenho de instalação e arquitetura de aquisição de dados antes da compra.
