Strainômetros de fio vibratório para monitoramento de pontes, túneis e barragens: guia completo de seleção

A indústria global da construção está a registar um enorme aumento nos investimentos em infraestruturas de grande escala. Os governos e os promotores privados estão a financiar grandes pontes, túneis, barragens hidroeléctricas e imponentes estruturas de energia eólica em todo o mundo. Consequentemente, a procura de sistemas de monitorização da saúde estrutural (SHM) fiáveis ​​e de longo prazo nunca foi tão elevada. Dentro desses sistemas críticos de segurança, os extensômetros funcionam como a principal fonte de dados. Você deve perceber que uma seleção errada de sensor custa muito mais do que o próprio dispositivo físico. Uma escolha errada resulta em cálculos de tensão distorcidos, atrasa decisões de segurança e, em última análise, multiplica os custos de manutenção a longo prazo.

Portanto, a escolha de um extensômetro representa um julgamento crítico de engenharia, em vez de uma simples compra de mercadoria. Todo engenheiro de projeto deve responder três questões fundamentais antes de especificar um sensor. Primeiro, qual é o material hospedeiro? Em segundo lugar, qual é o estágio atual de instalação? Finalmente, quais são as restrições ambientais? Este guia abrangente orientará você através dos vários tipos de medidores, critérios críticos de seleção, correspondência de aplicações e integração de sensores em um sistema SHM completo.

O que torna a tecnologia de fio vibratório o padrão global para monitoramento de deformação a longo prazo

Antes de poder especificar um sensor de forma inteligente, você precisa de um conhecimento técnico sólido de como funcionam diferentes tecnologias de monitoramento. A tecnologia de fio vibratório (VW) serve atualmente como padrão global para monitoramento de infraestrutura de longo prazo. O princípio do fio vibratório depende de um fio de aço tensionado que é excitado por uma bobina de excitação por pulso. A frequência natural desta vibração corresponde diretamente à deformação sofrida pelo fio.

Esta saída de frequência oferece vantagens excepcionais para projetos de engenharia civil. Os sensores VW oferecem forte imunidade à interferência eletromagnética e exibem comportamento de desvio altamente estável a longo prazo. Além disso, esses sensores podem transmitir sinais por quilômetros de cabo sem qualquer distorção ou perda de sinal.

A maioria dos projetos de monitoramento da integridade estrutural expõe os sensores a ciclos térmicos externos significativos. Portanto, os extensômetros VW modernos apresentam um termistor integrado para detecção de temperatura integrada. Esta adição permite que o software de monitoramento aplique correções automáticas de temperatura às leituras de deformação. Você pode contrastar esse desempenho robusto com medidores resistivos tradicionais. Os medidores de folha funcionam perfeitamente para ambientes de laboratório e testes de curto prazo. No entanto, os medidores de folha permanecem altamente suscetíveis à entrada de umidade, desvio zero e dependência do amplificador em cabos longos. Kingmach eleva ainda mais esse padrão com sua série VW inteligente (as variantes HAT e HB). Esses modelos avançados adicionam recursos de endereçamento digital, o que permite aos engenheiros operar redes de barramento multissensor usando um único registrador de dados.

Três tipos principais de extensômetros – e quando implantar cada um deles

Os engenheiros frequentemente perguntam qual extensômetro eles devem usar para seu projeto específico. A resposta requer uma comparação estruturada baseada no método de instalação e na estrutura do host. Você pode categorizar esses sensores em quatro tipos principais de implantação.

Strainômetro montado em superfície (JMZX-212HAT/HB)

Os técnicos aparafusam ou fixam extensômetros montados em superfície diretamente nas superfícies existentes de concreto ou aço. Você deve escolher este modelo para monitoramento pós-construção, retrofits estruturais e testes de carga dinâmica. Este medidor também é excelente quando a perfuração ou fundição na estrutura hospedeira é impossível. A série JMZX-212 oferece uma faixa de medição padrão de ±2.500 με com resolução de 0,1 με. A caixa de aço inoxidável totalmente vedada garante desempenho à prova d'água até uma profundidade de água de 150 metros.

Medidor de tensão de incorporação (JMZX-215HA/215HAT/HB)

As equipes de construção lançam extensômetros de incorporação diretamente no concreto fresco ou os enterram em materiais de preenchimento estrutural. Isto representa a escolha padrão para novos projetos de construção, incluindo pontes, barragens, túneis, muros de contenção e lajes de fundação. Os sensores de incorporação não requerem resistência ao cisalhamento do material base, o que torna o processo de instalação excepcionalmente rápido e confiável.

Strainômetro soldado de superfície (JMZX-206HAT)

Os soldadores fixam extensômetros soldados na superfície diretamente em membros estruturais de aço, como vigas, estacas-pranchas e estacas tubulares. A soldagem proporciona um acoplamento mecânico altamente consistente em aço puro, sem depender de adesivos químicos. Esta permanência torna os medidores soldados a opção preferida para estruturas de aço marítimas e subterrâneas onde a ligação epóxi pode degradar com o tempo.

Strainômetro de vergalhão (JMZX-4XXHAT/HB)

Os empreiteiros emendam os extensômetros de vergalhão diretamente na gaiola de reforço de aço dentro das estruturas de concreto. Esses sensores medem o alongamento e a compressão do vergalhão para avaliar como as cargas são transferidas através de colunas, vigas e estacas profundas. Você encontrará esses instrumentos essenciais para a construção de edifícios altos, segurança de fundações e infraestrutura de metrô.

Tipo de medidor	Melhor material de hospedagem	Fase de Instalação	Aplicação Típica
Montado na superfície	Concreto/Aço Existente	Pós-Construção	Retrofits e testes de carga
Incorporação	Concreto Fresco	Nova Construção	Tabuleiros de pontes e paredes de barragens
Soldado em Superfície	Membros de aço nu	Novo / Pós-Construção	Vigas e Estacas de Aço
Tensímetro de vergalhão	Reforço de Aço (Vergalhão)	Nova Construção	Poços de fundação e arranha-céus

Cinco parâmetros técnicos que devem orientar sua especificação final

Depois de selecionar o tipo de instalação apropriado, você deve avaliar as especificações técnicas precisas. Cinco parâmetros principais devem orientar sua decisão final de aquisição.

Faixa de medição e resolução: Uma faixa de medição padrão de ±2.500 με cobre adequadamente a maioria das aplicações de engenharia civil. No entanto, você também precisa de alta sensibilidade. Uma saída de alta resolução de 0,1 με garante que o sensor capture microdeformações em concreto protendido e elementos de aço sob cargas normais de serviço.

Classe de Precisão: Uma classificação de precisão de 0,5% FS (Full Scale) atua como referência para monitoramento de nível de infraestrutura. A alta precisão continua sendo crucial quando você calcula a tensão estrutural real a partir da deformação medida usando o módulo de elasticidade do material. Você deve sempre verificar a conformidade com os padrões de certificação reconhecidos, como GB/T 13606-2007 ou DL/T 1044-2022.

Classificação à prova d'água e vedação ambiental: Muitos projetos operam em ambientes agressivos. Uma caixa de aço inoxidável totalmente vedada com capacidade para profundidade de água de 150 metros é essencial. Você precisa desse nível de proteção para faces de barragens hidrelétricas, estacas de zonas de maré e escavações de túneis altamente úmidos.

Faixa de temperatura operacional: As estruturas civis suportam condições climáticas extremas. O termistor integrado deve abranger uma ampla faixa de -40 °C a +120 °C. Projetos localizados em climas árticos ou próximos a fontes de calor industriais exigem esta resiliência térmica. Além disso, a correção precisa da temperatura evita alarmes falsos no seu sistema de monitoramento automatizado.

Saída de sinal e compatibilidade do sistema: Você deve decidir entre saídas de frequência padrão VW e variantes digitais Smart (RS-485 / SDI-12). Sensores inteligentes permitem fiação de barramento multiponto. Essa arquitetura digital pode reduzir custos pesados ​​com cabos em até 60% em grandes conjuntos de sensores. Como observação prática, as unidades de leitura e registradores de dados Kingmach são compatíveis de fábrica com a série de sensores JMZX, o que elimina completamente os riscos de integração do sistema.

Complemente seu monitoramento de deformação com células de carga ocas para rastreamento completo da força do cabo — saiba mais em nosso Guia de Células de Carga Ocas → Células de carga ocas para monitoramento de cabos de ponte e âncoras: guia de seleção e especificações

Correspondência de extensômetros ao tipo de projeto: do monitoramento de pontes à engenharia geotécnica

Combinar o sensor certo com a aplicação específica é a marca registrada de um monitoramento eficaz da integridade estrutural. Diferentes domínios da engenharia civil requerem abordagens de medição distintas.

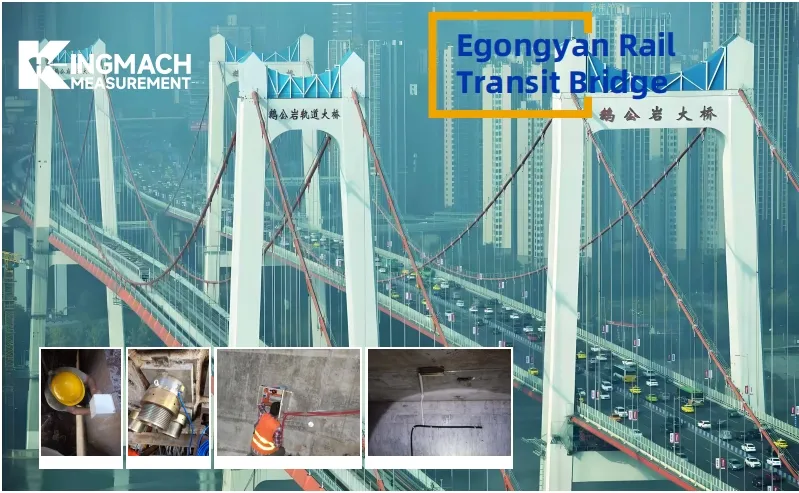

Monitoramento de pontes: Os projetos de pontes exigem uma abordagem multifacetada. Os engenheiros moldam medidores de embutimento nas seções do convés de concreto e unem extensômetros de vergalhão no reforço de aço para medir as respostas à carga dinâmica e a fluência do concreto a longo prazo. Simultaneamente, os técnicos usam medidores soldados na superfície nas principais vigas de aço para monitorar os ciclos de fadiga contínuos.

Túneis e estruturas subterrâneas: Ambientes subterrâneos apresentam sérios desafios com alta umidade e águas subterrâneas corrosivas. Essas condições exigem medidores de incorporação totalmente vedados e à prova d'água. Além disso, a utilização de cabeamento de barramento inteligente reduz significativamente a complexidade da instalação em túneis confinados.

Barragens Hidrelétricas e Muros de Contenção: O monitoramento de barragens depende fortemente de sensores embutidos profundamente no corpo de concreto. As caixas à prova d'água suportam facilmente a submersão permanente sob forte pressão de água. A capacidade de transmissão de longa distância dos sinais VW permite que os engenheiros construam enormes conjuntos de sensores em toda a face da barragem sem instalar repetidores de sinal intermediários.

Prédios Altos e Fossos de Fundação: A segurança durante a escavação urbana é fundamental. Os extensômetros de vergalhão soldados em gaiolas de pilares e paredes de cisalhamento fornecem dados de distribuição de carga em tempo real à medida que as fases de construção avançam.

Taludes Laterais e Projetos Geotécnicos: A estabilidade de taludes requer supervisão contínua. Os engenheiros instalam medidores montados na superfície ou embutidos em revestimentos de concreto projetado para monitorar a deformação da superfície e a tensão do muro de contenção.

Estruturas de Torres Eólicas: As turbinas eólicas suportam enormes cargas cíclicas. Medidores soldados na superfície fixados às seções da torre de aço monitoram efetivamente a fadiga por flexão e as deformações dinâmicas induzidas pelo vento.

Além do sensor: como os extensômetros se encaixam em um sistema de dados SHM completo

Você deve sempre ver um extensômetro como uma peça única de um ecossistema tecnológico maior. O sensor simplesmente atua como ponto de origem dos dados. A precisão inerente do medidor só importa se toda a cadeia de transmissão preservar esses dados sem introduzir ruído elétrico ou perda de sinal.

Os cabos de instrumentação desempenham um papel importante na fidelidade dos dados. Você deve usar cabos blindados e de impedância correspondente, projetados especificamente para sensores de fio vibratório. Cabos de alta qualidade evitam a degradação do sinal mesmo em percursos de transmissão que excedem 1.000 metros.

A seguir, você deve considerar o hardware de aquisição. Os registradores de dados automatizados e unidades de leitura da Kingmach suportam pesquisas multicanais. Eles permitem que os engenheiros configurem limites de alarme precisos e utilizem opções de telemetria remota, incluindo redes 4G, WiFi e LoRa.

Finalmente, o software de visualização transforma frequências brutas em insights acionáveis. Painéis digitais em tempo real exibem tendências de tensão, valores de tensão corrigidos pela temperatura e níveis de alerta automatizados. Essa integração permite monitoramento estrutural remoto e autônomo 24 horas por dia, 7 dias por semana. Especificar seus sensores, cabos, registradores e software de um único fornecedor elimina incompatibilidades de protocolo de comunicação e reduz drasticamente o tempo de comissionamento.

O que procurar ao adquirir extensômetros de um fornecedor internacional

As equipes de compras enfrentam desafios únicos ao avaliar fornecedores internacionais de sensores de monitoramento de integridade estrutural. Você deve olhar além das simples especificações do produto e avaliar a confiabilidade operacional do fornecedor.

Primeiro, as certificações de terceiros são extremamente importantes. Você deve insistir em registros de calibração rastreáveis ​​e na estrita conformidade com os padrões reconhecidos da indústria. Os produtos verificados reduzem significativamente os riscos de aprovação do projeto. Segundo, você deve avaliar a confiabilidade da entrega. Um fornecedor ideal mantém modelos padrão em estoque para envio rápido, ao mesmo tempo em que adere a cronogramas de entrega contratuais rígidos para pedidos personalizados em escala de projeto.

Terceiro, o suporte pós-venda abrangente separa fabricantes respeitáveis ​​de meros distribuidores. Procure fornecedores que ofereçam uma linha direta técnica 24 horas por dia, 7 dias por semana, com tempos de resposta iniciais rápidos. Esse suporte torna-se inestimável quando projetos remotos encontram anomalias inesperadas nos dados. Quarto, avalie suas capacidades de personalização. Projetos situados em climas extremos ou espaços confinados frequentemente exigem comprimentos de bitola adaptados, materiais de carcaça especializados ou tipos de conectores não padronizados. Em última análise, a escolha de um fornecedor único que fabrica sensores, cabos, registradores e software sob um sistema unificado de gestão de qualidade garante responsabilidade total.

Fazendo a escolha certa: uma rápida recapitulação da decisão e sua próxima etapa

Selecionar o extensômetro perfeito é um processo metódico. Você deve analisar o material hospedeiro, identificar a fase de instalação, verificar as especificações técnicas e garantir a total compatibilidade do sistema. O melhor extensômetro raramente é a opção mais barata ou aquela com as especificações de laboratório mais impressionantes. Em vez disso, o sensor certo é aquele que combina perfeitamente com seu ambiente estrutural e com a duração do monitoramento de longo prazo.

Você não tem certeza de qual modelo de sensor se adapta ao seu projeto específico? Precisa de uma recomendação de sensor para o seu projeto? Compartilhe suas necessidades – os engenheiros da Kingmach respondem dentro de 24 horas. 🔗 [ Solicite uma Consulta Gratuita de Projeto → ]

Perguntas frequentes

1. Qual é a principal diferença entre extensômetros de montagem em superfície e de embutimento?

Os técnicos fixam medidores montados na superfície ao exterior das estruturas existentes usando parafusos ou adesivos. Por outro lado, as equipes de construção lançam medidores de embutimento diretamente no concreto úmido durante a nova fase de construção.

2. Os extensômetros de fio vibratório podem medir a temperatura?

Sim. A maioria dos extensômetros de fio vibratório de alta qualidade inclui um termistor integrado. Este componente mede a temperatura local, permitindo que seu software de monitoramento corrija automaticamente as leituras de deformação para expansão e contração térmica.

3. Por que usar um medidor com superfície soldada em vez de um com adesivo?

Os medidores soldados na superfície criam uma ligação metalúrgica permanente com estruturas de aço nu. Esta conexão soldada proporciona estabilidade superior a longo prazo em ambientes agressivos, úmidos ou subaquáticos, onde os adesivos químicos eventualmente se degradam.

4. Até que ponto um sensor de fio vibratório pode transmitir seu sinal?

Como os sensores de fio vibrante emitem uma frequência em vez de uma tensão, eles resistem às mudanças na resistência do cabo. Com cabeamento blindado adequado, eles podem transmitir sinais precisos em distâncias superiores a 1.000 metros sem amplificadores externos.

5. O que faz um sensor de fio vibratório "inteligente"?

Os sensores inteligentes utilizam protocolos digitais (como RS-485 ou SDI-12) e apresentam endereços digitais exclusivos. Isso permite que os engenheiros conectem vários sensores ao longo de um único barramento de cabo, reduzindo drasticamente a complexidade da fiação e os custos de material.

6. Os extensômetros de fio vibratório podem ser usados ​​juntamente com células de carga?

Sim. Os extensômetros de fio vibratório e as células de carga são comumente usados ​​juntos no monitoramento estrutural e geotécnico. As células de carga medem a força aplicada, enquanto os extensômetros medem a deformação do material, fornecendo dados complementares para uma avaliação mais completa do desempenho estrutural.

7. Como realizar a verificação da calibração em campo sem recalibração de fábrica?

A verificação de campo pode ser realizada verificando leituras zero, comparando medições com cargas de referência conhecidas, revisando tendências históricas de dados ou verificando-as com outros sensores. Esses métodos ajudam a identificar desvios potenciais entre intervalos formais de calibração sem exigir recalibração de fábrica.

---

Escrito pela equipe de engenharia da Kingmach — apoiando projetos de infraestrutura em todo o mundo desde 2001
