Células de carga ocas para monitoramento de cabos de ponte e âncoras: guia de seleção e especificações

Pontes estaiadas, tabuleiros de concreto protendido e âncoras de barragens dependem de tensões precisamente calibradas para manter a integridade estrutural. Desvios tão pequenos quanto cinco por cento podem acelerar a falha por fadiga. Eles também podem desencadear uma sobrecarga estrutural repentina e catastrófica. Os métodos tradicionais de medição de força envolvem manômetros de macaco e testes periódicos de decolagem. Esses métodos são intermitentes e altamente trabalhosos. Além disso, são totalmente inadequados para uma monitorização permanente e a longo prazo da saúde estrutural. Esta lacuna na monitorização deixa as infraestruturas críticas vulneráveis.

A célula de carga oca oferece uma solução elegante e permanente para esse problema. Também conhecido como célula de carga passante ou anular, esse sensor se ajusta diretamente sobre o parafuso, o tendão ou a haste de ancoragem. Mede a força compressiva continuamente sem interromper o sistema estrutural. Este artigo explorará os princípios de funcionamento e as vantagens tecnológicas desses sensores. Também cobrirá a seleção de modelos, principais aplicações, integração de sistemas e critérios críticos de aquisição.

Como uma célula de carga oca de fio vibratório realmente funciona: o design anular de múltiplas cordas explicado

Os engenheiros devem entender como uma célula de carga oca de fio vibratório realmente funciona para especificá-la corretamente. O dispositivo conta com um corpo de anel anular robusto. Este anel de aço elástico passa por um rigoroso tratamento de estabilidade em vários estágios. Distribui a carga compressiva uniformemente em torno de sua circunferência. Este projeto anular elimina os erros de carregamento excêntrico que frequentemente afetam as células de carga de placa plana durante instalações desalinhadas.

Dentro deste anel, os fabricantes utilizam um arranjo de fio vibratório multicorda. Dependendo da capacidade, o sensor usa configurações de cordas de três, quatro ou seis acordes. Esses múltiplos acordes calculam a média das leituras de tensão na seção transversal do anel. Devido a esse layout, a série JMZX-3XXXHAT reporta cargas com uma resolução altamente sensível de 0,1 a 1 KN, mesmo com uma enorme capacidade em escala total de 8.000 KN.

O mecanismo central é o próprio princípio do fio vibratório. Cada fio de aço de ultra-alta resistência é fixado usando soldagem de ancoragem de padrão internacional. A frequência de excitação do fio é diretamente proporcional à sua tensão. Esta saída baseada em frequência permanece completamente imune a variações de resistência do cabo e interferência eletromagnética. Essa imunidade elétrica é essencial em cabos longos em canteiros de obras civis movimentados.

Além disso, um chip inteligente incorporado armazena permanentemente os fatores de calibração exclusivos do sensor. O chip pode registrar até 800 registros de medição, incluindo carimbos de data e hora, temperaturas e valores de correção zero. Esse recurso permite que os engenheiros realizem a verificação da calibração em campo sem devolver a unidade à fábrica. Finalmente, um sensor de temperatura integrado fornece correção automática de temperatura em cada ciclo de medição. Isto elimina leituras falsas induzidas termicamente em instalações externas ou enterradas.

Fio vibratório versus extensômetro versus hidráulico: por que a célula oca VW vence no monitoramento civil de longo prazo

Os compradores costumam comparar células de carga ocas apenas com base no preço de compra inicial. No entanto, você deve avaliar o custo total do monitoramento. Isso inclui desvio zero de longo prazo, requisitos de manutenção, limitações de distância do sinal e confiabilidade geral dos dados.

• Células de carga ocas resistivas (folha): Esses sensores oferecem um custo inicial mais baixo. No entanto, eles são altamente suscetíveis ao desvio zero ao longo do tempo. Eles também sofrem com alterações de resistência induzidas pela umidade e dependem fortemente de amplificadores para comprimentos de cabos que se estendem além de 50 metros. Eles são inadequados para monitoramento permanente e autônomo.
• Células de Carga Hidráulicas: Esses dispositivos evitam completamente problemas de interferência elétrica. No entanto, eles requerem manutenção frequente de fluidos. Eles estão sujeitos a vazamentos em instalações estruturais embutidas ou confinadas. Além disso, eles não podem transmitir leituras para registradores de dados remotos sem adicionar transdutores de pressão secundários.
• Células de carga ocas de fio vibratório: Esses sensores produzem uma saída de frequência que permanece estável por décadas. Os sinais são transmitidos perfeitamente em cabos em escala de quilômetros, sem distorção. Eles não necessitam de gás ou fluido de calibração contínua. Eles são totalmente selados e à prova d'água.

A série JMZX-3XXXHAT possui uma vida útil de 50 anos. Para projetos de infraestrutura com vida útil de ativos de 20 a 50 anos, a célula oca de fio vibratório é a única tecnologia em que a substituição do sensor no meio do projeto não é uma suposição de planejamento obrigatória.

Tipo de tecnologia	Estabilidade a longo prazo	Comprimento máximo do cabo	Requisito de manutenção	Adequação incorporada
Resistivo (Folha)	Ruim (desvio zero)	<50 metros	Moderado (Calibração)	Baixo
Hidráulico	Moderado	N/A (requer transdutor)	Alto (verificações de fluidos)	Baixo (risco de vazamento)
Fio Vibratório	Excelente	> 1.000 metros	Zero (sem manutenção)	Alto (totalmente selado)

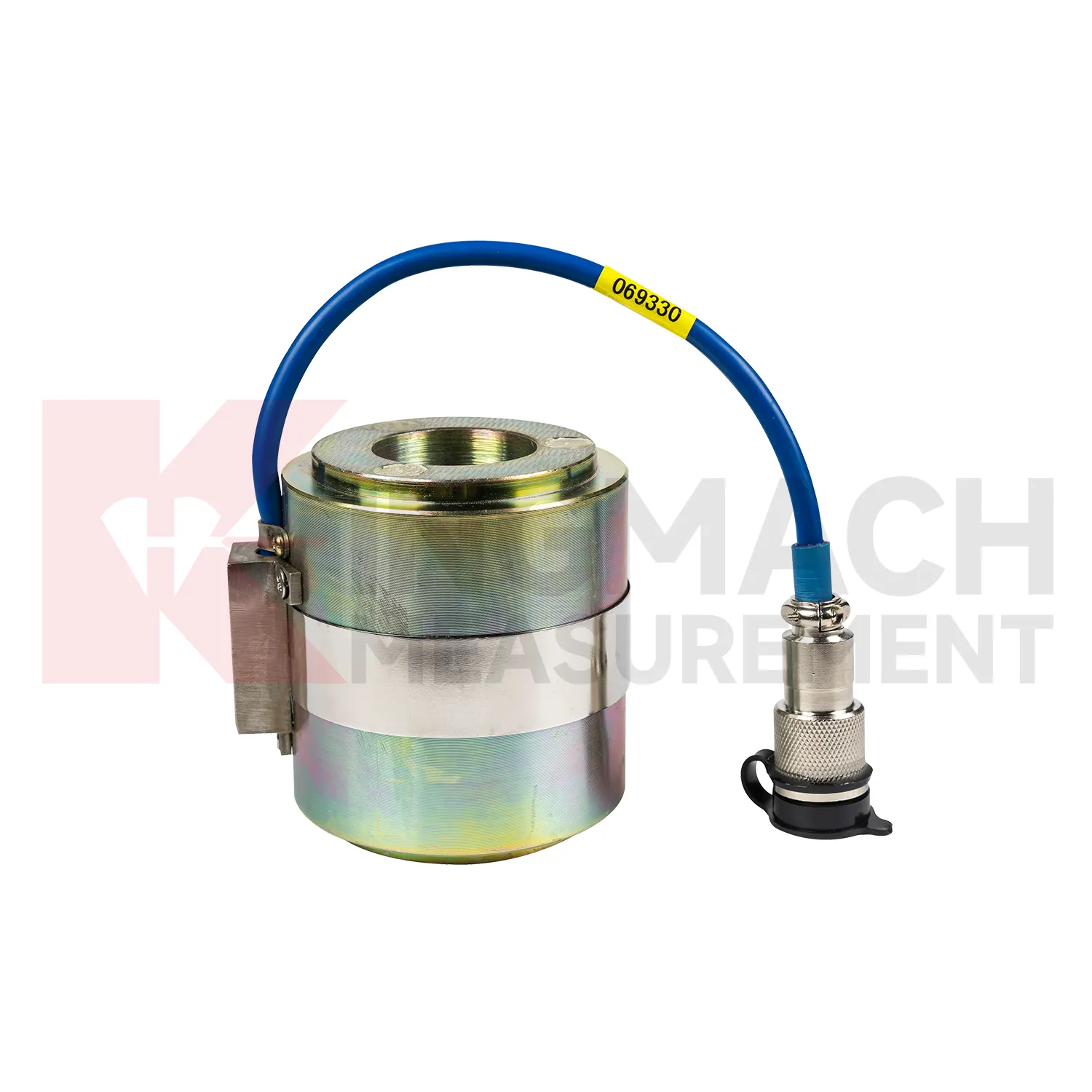

Série JMZX-3XXXHAT: faixa de capacidade, configuração de acordes e referência dimensional

Os engenheiros de compras precisam de especificações precisas para combinar os sensores com os níveis de carga do projeto. A série JMZX-3XXXHAT oferece uma faixa abrangente de capacidade que vai de 500 KN a 8.000 KN em oito modelos padrão. Esta extensa linha cobre tudo, desde âncoras de rocha simples até enormes cabos de pontes estaiadas.

A contagem de acordes é dimensionada de forma inteligente com a capacidade do sensor. Modelos até 2.000 KN usam uma configuração de três acordes. O modelo 3.000 KN usa quatro acordes. Modelos avaliados em 4.000 KN e superiores usam seis acordes. Esta escala estrutural mantém a precisão da medição à medida que o diâmetro do anel aumenta. A sensibilidade do sensor é de 0,1 KN no nível de 500 KN. Ele atinge uma sensibilidade de 1 KN para todos os modelos acima de 1.000 KN. Essa precisão atende facilmente ao requisito típico de ±0,1% encontrado nos códigos de monitoramento de cabos estruturais.

Essas células de carga apresentam uma altura compacta que varia de 90 a 130 milímetros. Este perfil baixo se ajusta perfeitamente às cabeças de ancoragem padrão e aos conjuntos de placas de rolamento sem a necessidade de modificações estruturais. Para diâmetros de furo não padronizados ou necessidades ambientais exclusivas, um modelo JMZX-3X00 personalizado também está disponível.

Tabela de referência do modelo JMZX-3XXXHAT

Modelo	Capacidade	Sensibilidade	Furo Interno (Ø)	Altura	Configuração
JMZX-3405AT	500 KN	0,1KN	70mm	90mm	3-chord
JMZX-3410AT	1.000 KN	1 livro	100 milímetros	90mm	3-chord
JMZX-3520AT	2.000 KN	1 livro	140 milímetros	120 milímetros	3-chord
JMZX-3530AT	3.000 KN	1 livro	170 milímetros	120 milímetros	4-chord
JMZX-3540AT	4.000 KN	1 livro	200 milímetros	130 milímetros	6-chord
JMZX-3550AT	5.000 KN	1 livro	220 milímetros	130 milímetros	6-chord
JMZX-3560AT	6.000 KN	1 livro	240 milímetros	130 milímetros	6-chord
JMZX-3580AT	8.000 KN	1 livro	280 milímetros	130 milímetros	6-chord

Onde as células de carga ocas são implantadas: seis cenários de engenharia de alto risco

Os engenheiros implantam células de carga ocas em uma variedade de ambientes de alto risco. Cada aplicação apresenta justificativas de segurança específicas e desafios de monitoramento de longo prazo.

• Pontes estaiadas e suspensas: Os cabos estaiados devem permanecer dentro de 3 a 5 por cento de sua tensão projetada para garantir a conformidade com a vida útil à fadiga. Células de carga de arame vibratório oco ficam permanentemente na zona de ancoragem. Eles fornecem dados contínuos sobre a força do cabo diretamente aos sistemas de gerenciamento de pontes. Isso substitui completamente os dispendiosos testes de decolagem periódicos.
• Estruturas de concreto pós-tensionado: A perda de força no tendão ocorre progressivamente devido à fluência, retração e relaxamento em pontes de concreto e estruturas de contenção nuclear. Células de carga anulares incorporadas ficam sobre a placa de suporte da âncora. Eles acompanham a evolução da força a longo prazo. Esses dados informam diretamente futuras decisões de retensionamento.
• Âncoras para barragens e encostas: Os chumbadores e as âncoras cimentadas estabilizam os pilares da barragem e cortam taludes. Estes são elementos críticos de segurança. O JMZX-3XXXHAT à prova d'água e resistente à corrosão se adapta perfeitamente ao monitoramento de longo prazo em condições de solo saturado, enterrado ou submerso.
• Construção ferroviária e rodoviária: Muros de contenção e muros de solo utilizam sistemas de ancoragem temporários e permanentes. Esses sistemas exigem verificação precisa da carga durante os testes de aceitação e durante o serviço ativo. A célula de carga oca realiza ambas as tarefas como uma única unidade instalada.
• Fundações de Torres Eólicas: Os técnicos devem verificar e monitorar a pré-tensão dos chumbadores nos flanges da base das torres dos aerogeradores. Células de carga ocas fornecem uma medição direta e não intrusiva. Eles não exigem absolutamente nenhuma modificação no próprio sistema de chumbadores.
• Sistemas de elevação e guindaste: Células ocas montadas em manilha ou manilha medem cargas dinâmicas e estáticas em equipamentos de elevação pesada. As dimensões compactas e a saída digital são altamente valorizadas neste mercado secundário industrial.

Do sensor ao painel: integrando células de carga ocas em um sistema de dados SHM completo

Uma única célula de carga oca é tão útil quanto o sistema de dados que a rodeia. Você deve integrar esses sensores em um sistema completo de monitoramento da integridade estrutural.

• Leitura sob demanda: As unidades de leitura de fio vibratório compatíveis da Kingmach exibem valores de carga direta em quilonewtons (KN). Eles leem os fatores de calibração armazenados diretamente no chip de memória do sensor. Você não precisa de tabelas externas de calibração de papel no local de trabalho.
• Aquisição automatizada de dados: Os registradores de dados multicanal suportam conjuntos de sensores JMZX-3XXXHAT com fio de barramento. Eles oferecem intervalos de pesquisa configuráveis, limites de alarme e opções de telemetria remota como 4G, LoRa ou Ethernet. Isso permite o monitoramento autônomo 24 horas por dia, 7 dias por semana, de conjuntos de cabos massivos.
• Cabos de Instrumentação: Os cabos VW blindados Kingmach preservam a integridade do sinal perfeitamente. Eles funcionam perfeitamente em percursos de centenas de metros em ambientes de construção civil com ruído elétrico.
• Software de visualização: Painéis de software em tempo real exibem tendências de carga e valores corrigidos de temperatura. Eles geram alertas automáticos de sobrecarga e facilitam a análise histórica de tendências. Isto apoia diretamente avaliações de segurança estrutural e fluxos de trabalho de manutenção.

Especificar o sensor, o registrador e o software de um fabricante unificado elimina os riscos de compatibilidade de firmware. Também simplifica dramaticamente os escalonamentos de suporte técnico em projetos internacionais.

Especificando e fornecendo uma célula de carga oca: seis perguntas que todo comprador internacional deve fazer

As equipes de compras internacionais precisam de uma estrutura objetiva para avaliar os fabricantes chineses de sensores. Você deve fazer seis perguntas críticas ao adquirir uma célula de carga oca.

1. O sensor possui certificação rastreável?
Você deve exigir conformidade estrita com padrões como GB/T 13606-2007 e DL/T 269-2022. Sensores verificados por terceiros reduzem significativamente o atrito na aprovação do projeto.

2. A calibração é rastreável diretamente ao dispositivo?
A célula de carga oca Kingmach armazena constantes de calibração em um chip integrado. Isso elimina a dependência de registros em papel. Permite fácil verificação em campo com uma unidade de leitura padrão.

3. Qual é a vida útil declarada?
Você deve insistir em uma figura de vida projetada formalmente documentada. A vida útil projetada de 50 anos da célula de carga oca Kingmach deve servir como uma base contratual, e não apenas uma garantia verbal.

4. O fornecedor pode personalizar o produto?
Os projetos de infraestrutura geralmente exigem diâmetros de furo não padronizados, faixas de capacidade específicas ou tipos de conectores exclusivos. Um fabricante com capacidades robustas de design interno responderá em dias, em vez de meses.

5. Como é o suporte pós-venda?
Procure uma linha direta técnica 24 horas por dia, 7 dias por semana, com tempo de resposta inicial de uma hora. Problemas complexos devem ser resolvidos em 48 horas. Essa capacidade de resposta é crítica para projetos de infraestrutura em tempo real.

6. O cronograma de entrega é respaldado contratualmente?
O fornecedor deve oferecer modelos padrão em estoque dentro de 48 horas. Pedidos em escala de projeto exigem cronogramas contratuais rigorosos e atualizações regulares do progresso da fabricação.

Escolhendo a confiança em vez das suposições: sua estrutura de decisão e próxima etapa

As células de carga ocas transformam fundamentalmente o monitoramento da força do cabo. Eles substituem exercícios de testes periódicos e intrusivos por um sistema de segurança contínuo e automatizado. Você deve seguir uma estrutura de decisão clara. Primeiro, confirme o tipo de carga e a capacidade geral. Segundo, selecione a configuração de acorde adequada. Terceiro, verifique o diâmetro exato do furo para o seu tendão ou âncora específica. Quarto, confirme seus requisitos de impermeabilização e temperatura. Finalmente, integre o sensor a um registrador de dados confiável e software de visualização.

A vida útil de 50 anos da célula de carga oca Kingmach oferece um valor incrível a longo prazo. O custo total de propriedade inclui reinstalações e recalibrações evitadas e perda de dados evitada. Este custo a longo prazo é substancialmente inferior às tecnologias alternativas mais baratas. Se não tiver certeza de qual modelo JMZX-3XXXHAT se adapta ao seu projeto, você pode compartilhar suas especificações com a equipe de engenharia da Kingmach. Forneceremos uma recomendação de modelo gratuita e um orçamento personalizado.

Planejando um projeto de ponte estaiada ou âncora? Obtenha uma recomendação gratuita de sensor + orçamento personalizado dos engenheiros da Kingmach – resposta em 24 horas.
🔗 [ Obtenha minha recomendação gratuita → ]
📧[email protected]

Perguntas frequentes

1. Qual é a diferença entre uma célula de carga oca e uma célula de carga sólida?

Uma célula de carga oca apresenta um furo central que permite que um parafuso ou cabo passe completamente através dela, medindo a tensão ao reagir contra uma placa de ancoragem. Uma célula de carga sólida não possui esse orifício central e normalmente mede compressão ou tensão direta em linha.

2. Como instalar uma célula de carga oca em um tendão pós-tensionado?

Você desliza o sensor anular diretamente sobre o tendão ou a haste da âncora antes de fixar a cabeça da âncora e a placa de apoio. A célula de carga fica firmemente imprensada entre a estrutura de concreto e o bloco de ancoragem de aço.

3. As células de carga ocas podem ser usadas para medição de carga dinâmica?

As células de carga ocas de fio vibratório são excelentes em cargas estáticas e de variação lenta devido ao tempo físico necessário para varrer a frequência do fio. Para cargas dinâmicas de alta frequência, geralmente são preferidas células de carga resistivas ou piezoelétricas.

4. Qual comprimento de cabo é suportado por uma célula de carga oca de fio vibratório?

Como utilizam uma saída baseada em frequência em vez de um sinal de tensão, os sensores de fio vibratório podem transmitir facilmente dados precisos através de cabos blindados superiores a 1.000 metros, sem qualquer perda ou distorção de sinal.

5. Como um projeto multicorda melhora a precisão da célula de carga?

Um design multicorda espaça vários fios vibratórios independentes uniformemente ao redor da circunferência interna da célula de carga. Isso calcula a média das medições de tensão no anel, o que elimina ativamente erros causados ​​por carregamento descentralizado ou excêntrico.

6. Posso combinar células de carga ocas com extensômetros de fio vibratório em um sistema de monitoramento?

Sim. Células de carga ocas e extensômetros de fio vibratório são frequentemente integrados no mesmo sistema de monitoramento. A célula de carga mede a força aplicada, enquanto o extensômetro mede a deformação estrutural, fornecendo dados complementares para uma avaliação de desempenho mais precisa.

7. Qual é a diferença entre configurações de acordes múltiplos e de acorde único, e quando devo escolher cada uma?

Uma configuração de corda única mede a carga em um local específico e é adequada para aplicações simples de monitoramento de carga. Uma configuração multi-cordão monitora cargas em vários membros ou pontos, tornando-a ideal para estruturas complexas onde a distribuição e o equilíbrio da carga são críticos.

8. Como verifico a integridade do sensor a longo prazo sem remover a unidade instalada?

A integridade do sensor a longo prazo pode ser verificada por meio de verificações regulares de zero, análise de tendências de dados históricos, comparação com sensores adjacentes e inspeção de rotina de cabos e conexões. Esses métodos ajudam a detectar possíveis desvios ou problemas de desempenho sem retirar o sensor de serviço.

9. Quais serviços de garantia e recalibração a Kingmach oferece internacionalmente?

A Kingmach oferece suporte a clientes internacionais com consultoria técnica, orientação de instalação, assistência de comissionamento e serviço pós-venda durante todo o ciclo de vida do projeto. Todas as células de carga são fornecidas com dados de calibração de fábrica e documentação de qualidade. Para programas de monitoramento de longo prazo, a Kingmach pode fornecer suporte de verificação de calibração, recomendações de avaliação de desempenho e assistência técnica para ajudar a manter a confiabilidade da medição. Os clientes podem entrar em contato diretamente com a equipe de engenharia para solução de problemas, planejamento de substituição e suporte à otimização do sistema quando necessário.

---

Escrito pela equipe de engenharia da Kingmach — apoiando projetos de infraestrutura em todo o mundo desde 2001
