Compreendendo os 9 tipos de células de carga: um guia de seleção de engenharia

O tipo de célula de carga não é uma escolha de produto – é uma decisão de engenharia

Em fundações de estacas de pontes, sistemas de suporte de túneis, projetos de segurança de barragens e monitoramento de poços de fundação profundos, o custo de escolher o sensor errado, mesmo que uma vez, excede em muito a economia de um preço de aquisição mais baixo. A seleção de um sensor de carga não se trata simplesmente de “qual marca comprar”, mas sim de “qual princípio físico corresponde à minha estrutura de suporte de carga”. Este artigo analisa nove produtos de sensores da Kingmach, abrangendo tecnologias de fio vibratório (VW) e de pressão diferencial, para ajudar os engenheiros a combinar com precisão os equipamentos com base nos parâmetros físicos reais medidos - como força concentrada, tensão distribuída, pressão de água nos poros e nível de água - e evitar o erro comum de escolher sensores que apenas “parecem semelhantes”.”

Referência Rápida do Produto (Localizador Rápido)

Quantidade Física Medida	Sensor recomendado	Tecnologia Central
Força Concentrada — Orifício Passante de Haste/Cabo	Célula de carga oca JMZX-3XXXHAT	VW, estrutura anular multi-string
Força Concentrada – Compressão Direta	Célula de carga sólida JMZX-35XXHAT	VW, estrutura sólida multicordas
Força Axial — Monitoramento de Hastes/Cabos de Longo Prazo	Medidor de Força Axial JMZX-38XXAT	VW, isolamento de tensão
Força Axial – Estágio de Construção	Medidor de força axial de cofragem	VW, construção durável
Pressão Distribuída da Terra	Célula de pressão terrestre JMZX-50XXAT / 51XXAT	VW, Superfície de suporte de pressão de grande área
Pressão da água nos poros – camada profunda	Piezômetro JMZX-55XXHAT	VW, tipo incorporado
Nível da Água — Tubo de Observação com Fio	Medidor de nível de água JMYC-67XXAD	Pressão Diferencial, RS485
Nível da Água — Área Sem Fio/Remota	Medidor de nível de água JMYC-67XXAWL	Pressão Diferencial, 4G

As tecnologias de detecção por trás do alcance

Duas tecnologias de detecção distintas cobrem esta gama abrangente de nove produtos. A tecnologia de fio vibratório (VW) fornece a base para todos os sensores de força estrutural e piezômetros. Dentro de um sensor VW, um fio de aço tensionado vibra em uma frequência natural. A deformação do elemento elástico circundante sob carga desloca a tensão do fio, o que altera a sua frequência de vibração. Esta relação mensurável entre frequência e força constitui a base da medição. A tecnologia VW domina aplicações geotécnicas e de monitoramento de saúde estrutural (SHM). Sua saída baseada em frequência permanece completamente imune a variações de resistência do cabo, entrada de umidade e interferência eletromagnética (EMI). Essas condições exatas freqüentemente invalidam sensores resistivos de extensômetros em instalações enterradas, submersas e de longo prazo.

A segunda família utiliza tecnologia de detecção de pressão diferencial. Um diafragma sensível à pressão desvia sob pressão hidrostática do líquido. Uma CPU integrada e um conversor AD de 16 bits transformam essa deflexão física em um valor digital de nível de água. Esta tecnologia é ideal para monitoramento de nível de águas abertas. Um design de cabo ventilado elimina a interferência atmosférica para que o sensor opere com precisão na presença de variação barométrica. Esses sensores emitem sinais digitais 4G sem fio ou RS485 para estações remotas autônomas e alcançam resolução milimétrica em tubos de nível de água. Os piezômetros de fio vibratório simplesmente não são projetados para atender a esses requisitos específicos de desempenho em águas abertas. Em última análise, a tecnologia central fornece a plataforma, mas a configuração específica da força do projeto determina o tipo exato de produto necessário.

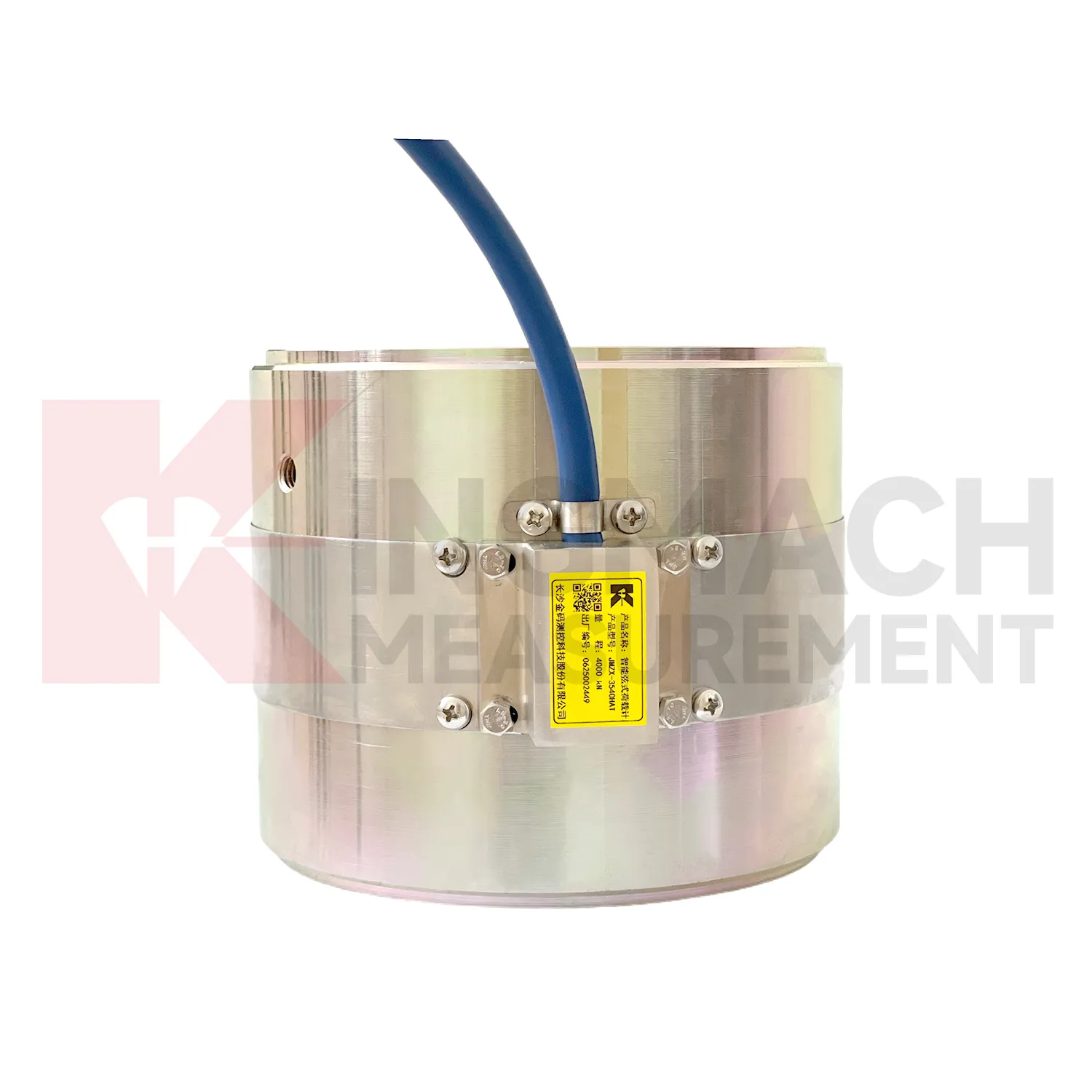

Tipo 1 - Célula de Carga Sólida: O Inserto de Compressão Estrutural

A célula de carga sólida transporta a carga estrutural diretamente, em vez de apenas detectá-la.

Carregar caminho: A força entra na face de rolamento superior do sensor. A força então percorre toda a área da seção transversal do corpo sólido de aço elástico. Finalmente, a força sai pela face de apoio inferior.

Aplicativos: Os engenheiros usam esse tipo para monitoramento de assentos de rolamentos de pilares de pontes e testes de carga de estacas. No teste de estacas, a carga total do teste passa completamente pelo corpo da célula. Também serve para verificação da força do macaco hidráulico em operações de pós-tensionamento e monitoramento de compressão em obras temporárias.

Especificações principais: As capacidades variam de 1.000 a 10.000 kN com uma resolução estrita de 0,1 kN em toda a faixa. Os modelos apresentam uma configuração de 3 cordas para faixas mais baixas e uma configuração de 6 cordas para faixas mais altas. A temperatura operacional varia de -30°C a +80°C. A unidade tolera uma sobrecarga de 300 a 400% de sua capacidade nominal. Um chip HAT integrado armazena coeficientes de calibração, corrige automaticamente a temperatura e salva 600 registros de medição. O sensor possui certificação GB/T 13606-2007.

Limite rígido: Esta célula apresenta um design sólido sem furo central. Os usuários não podem instalá-lo em nenhuma haste ou cabo que deva passar pelo sensor. A tentativa desta adaptação cria uma carga excêntrica que invalida todas as medições registradas.

Tipo 2 - Célula de Carga Oca: O Monitor de Ancoragem Através da Haste

A célula de carga oca oferece um design anular com vida útil de 50 anos.

Carregar caminho: O sensor apresenta um corpo anular ou em forma de anel com um furo central. Uma haste, parafuso ou tendão passa por esse furo sem nunca entrar em contato com a parede interna. A porca estrutural ou placa de ancoragem apoia-se diretamente na face anular. O corpo do anel se comprime uniformemente em torno de sua circunferência, e vários acordes VW calculam a média do sinal em todo o anel.

Aplicativos: As aplicações comuns incluem monitoramento de âncoras protendidas e parafusos de rocha. Ele mede com eficácia a força dos cabos em pontes e muros de contenção. Os engenheiros confiam nele para monitoramento da força de ancoragem de barragens e hidrelétricas. É ideal para monitoramento de retrofit em estruturas existentes porque não requer desmontagem do membro estrutural.

Especificações principais: As capacidades padrão variam de 500 a 8.000 kN, embora modelos personalizados continuem disponíveis. Ele usa uma configuração de medição de 3 a 6 acordes. A vida útil projetada é de 50 anos. Essa longevidade depende de um corpo de aço elástico com tratamento de estabilidade em vários estágios, fios VW de altíssima resistência e soldagem de ancoragem de padrão internacional. O chip HAT integrado salva ativamente 800 registros de medição. Possui certificação dupla sob GB/T 13606-2007 e DL/T 269-2022. Esta última é uma norma de engenharia hidráulica estritamente obrigatória para conformidade com projetos de barragens e hidrelétricas.

Limite rígido: A geometria anular requer uma haste passante de tamanho correto. Colocar uma célula oca em uma pilha de compressão plana sem um membro passante produz um campo de tensão não uniforme e gera leituras altamente não confiáveis.

4. Tipo 3 - Medidor de carga de força axial: Medindo a força do cabo e do suporte ao longo do tempo

O medidor de força axial ocupa um nicho de medição distinto entre células sólidas e ocas.

Carregar caminho: O sensor é fixado diretamente ou fixado em torno de um elemento estrutural alongado. Mede ativamente o componente da força axial ao longo do eixo primário do membro. O projeto isola deliberadamente a força axial de qualquer momento fletor. Uma célula de compressão padrão não pode fornecer esta capacidade crítica de isolamento.

Aplicativos: Ele fornece monitoramento de força de cabo de longo prazo em pontes estaiadas, pontes suspensas e sistemas avançados de estabilização de taludes. Ele monitora a força de escora e amarração em muros de contenção e escavações profundas. Ele também detecta relaxamento de pré-tensão e redistribuição de carga em estruturas sustentadas por cabos ao longo de sua vida útil operacional.

Especificações principais: O sensor utiliza detecção de fio vibratório emparelhado com um chip inteligente HAT integrado. Os compradores podem selecionar saída VW convencional ou variantes de saída digital RS485 inteligente. A seleção depende simplesmente dos comprimentos dos cabos e se o local utiliza coleta automatizada de dados.

Por que esse tipo é importante: Em estruturas suportadas por cabos, a redistribuição progressiva da carga causada pela fadiga do cabo ou pela deterioração da ancoragem permanece invisível à inspeção visual de rotina. O medidor de força axial gera dados de tendências quantitativas. Esses dados informam aos engenheiros precisamente quando um cabo se aproxima do limite de substituição, anos antes de qualquer defeito visível aparecer na estrutura.

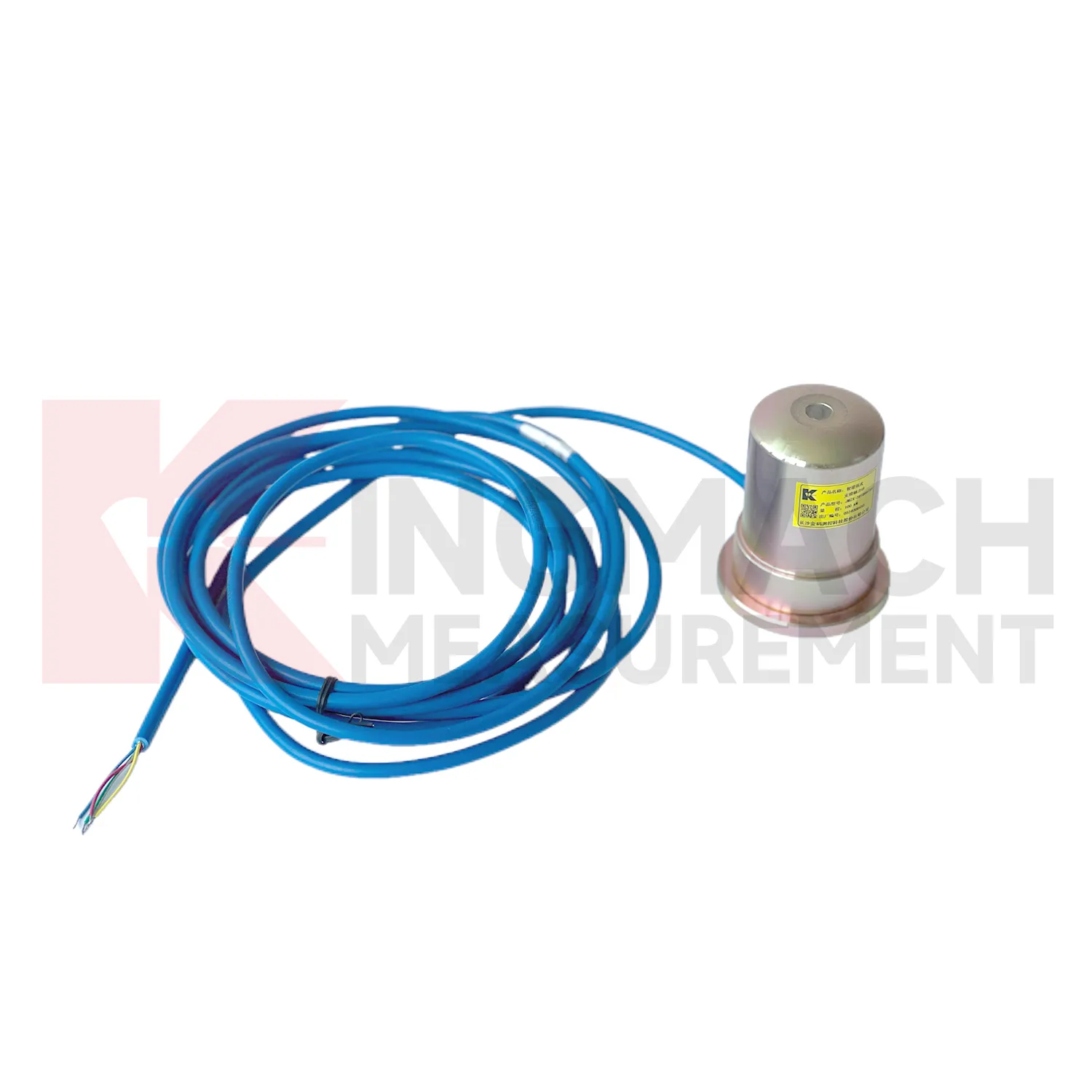

5. Tipo 4 — Medidor de Força Axial de Fôrma Inteligente: Segurança de Carga na Fase de Construção

O medidor de força axial de cofragem inteligente atende a uma fase de projeto e perfil de usuário completamente diferentes.

Carregar caminho: Ele utiliza o princípio de medição de força axial idêntico ao modelo JMZX-38. No entanto, os engenheiros otimizaram esta versão especificamente para escoras de cofragem temporárias, escoramento e cimbres. As equipes locais instalam e removem o sensor repetidamente à medida que a construção avança progressivamente através de diferentes andares ou seções.

Aplicativos: Ele fornece monitoramento ativo da carga da escora da fôrma de concreto durante grandes concretagens. Ele oferece monitoramento da força de escoramento em escavações profundas situadas adjacentes a estruturas existentes vulneráveis. Também fornece monitoramento essencial de cimbres para pontes e estruturas elevadas durante a fase de construção.

Por que o monitoramento da fase de construção é importante: As falhas em cofragens e cimbres estão entre as causas mais comuns de colapso estrutural fatal durante a construção de edifícios. Dados de força axial em tempo real em escoras de suporte identificam instantaneamente redistribuição de carga perigosa. Esta redistribuição perigosa resulta muitas vezes da colocação irregular do betão, de cargas pesadas adjacentes de gruas ou de assentamentos súbitos da sustentação. O sensor detecta essas anomalias muito antes de a estrutura atingir um limite de falha catastrófico.

Vantagem Principal: O fabricante projetou este sensor especificamente para ciclos de instalação incrivelmente rápidos e manuseio extremamente robusto em canteiros de obras ativos. A saída HAT inteligente permite a exibição em tempo real diretamente no local, sem a necessidade de um sistema de registro de dados dedicado.

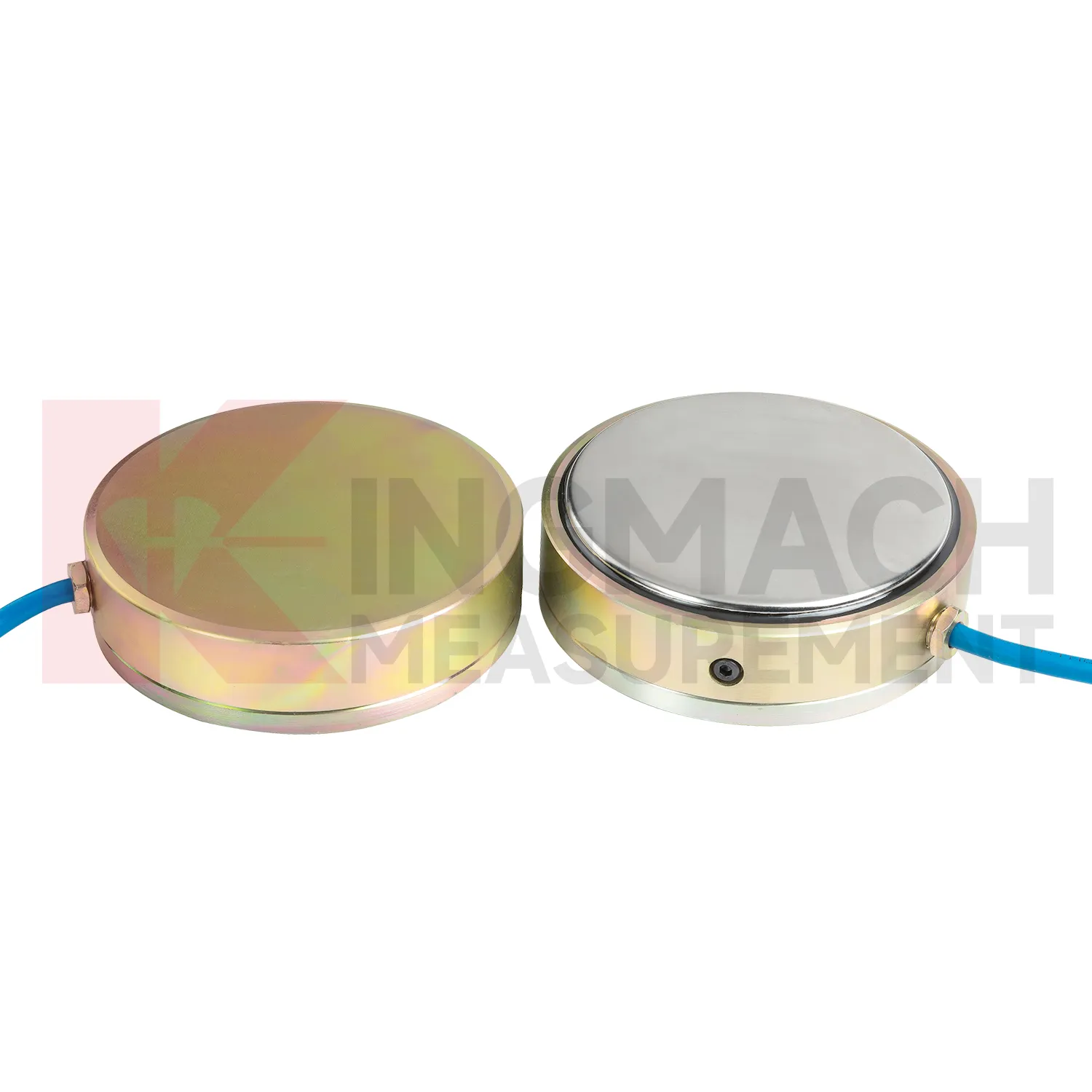

6. Tipo 5 - Célula de Pressão da Terra: Medição da Tensão Distribuída de Contato com o Solo

As células de pressão terrestre resolvem um problema de medição complexo que nenhum outro tipo de sensor pode resolver.

O problema da medição: O solo aplica uma tensão de contato distribuída por uma ampla superfície, em vez de atuar como uma carga pontual singular. Uma célula de carga convencional colocada em um único ponto apenas lê a tensão altamente localizada exatamente naquele ponto. Esta leitura local pode ser significativamente maior ou menor que a verdadeira carga estrutural média. A célula de pressão de terra apresenta uma face plana excepcionalmente grande. Esta face grande calcula efetivamente a média das concentrações de tensão causadas pela variação severa do tamanho das partículas, pela não uniformidade da compactação e pelo agrupamento aleatório de agregados.

Duas variantes:

O JMZX-50XXAT serve como modelo padrão. Ele monitora ativamente muros de contenção, estruturas subterrâneas, revestimentos de túneis, aterros e lajes de fundação. Ele mede com precisão como o solo ou o material de preenchimento carregam a estrutura durante toda a vida útil do monitoramento.

O JMZX-51XXAT serve como modelo grande projetado para aplicações de alta carga. Os engenheiros implantam este modelo em aterros de grandes barragens, caixões de grande diâmetro e zonas de preenchimento estrutural fortemente carregadas. Nestes ambientes extremos, a área da face da célula padrão subrepresentaria significativamente a verdadeira distribuição de tensão em profundidade.

Variante de sufixo ATM inteligente: Esta variante inclui um chip HAT integrado para correção de temperatura totalmente automatizada e saída digital confiável. Esta tecnologia continua sendo absolutamente essencial para células enterradas profundamente que exigem cabos longos. Também é crítico em locais com alta EMI causada por bombas de drenagem pesadas ou equipamentos de escavação ativos.

Nota crítica de instalação: Os técnicos devem orientar explicitamente a face da célula perpendicularmente à direção da tensão principal primária. Uma célula instalada em um ângulo incorreto mede um componente de tensão irrelevante, em vez da tensão específica que o projetista pretendia monitorar. Este erro continua sendo um dos erros mais comuns de aplicação incorreta de células de pressão de terra em campo.

7. Tipos 6 - Monitoramento de Pressão de Fluidos: Piezômetro e Medidores de Nível de Água

A água e a poropressão funcionam como forças físicas por unidade de área. Medi-los é essencialmente uma medição de célula de carga aplicada diretamente a um meio fluido. Este processo baseia-se no princípio físico idêntico, mas utiliza um elemento elástico diferente e uma geometria de detecção distinta.

Subtipo A — Piezômetro de Fio Vibratório Inteligente (JMZX-55XXHAT): Este instrumento mede a pressão da água nos poros e a carga dinâmica da água subterrânea em poços e fontanários usando o comprovado sensor VW. Os engenheiros o projetam para instalação permanente embutida em formações geotécnicas, como fundações de barragens, aterros, taludes e inversões de túneis. Possui um chip HAT integrado completo com compensação automática de temperatura e saída digital RS485. Esta é a principal escolha quando as equipes irão enterrar ou rejuntar o sensor permanentemente no local para monitoramento ao longo de anos ou mesmo décadas. O aumento da pressão dos poros muitas vezes atua como o primeiro precursor mensurável da instabilidade catastrófica do talude ou da falha da fundação da barragem. Este aviso crítico aparece nos dados dias ou semanas antes de ocorrer qualquer deformação visível na superfície.

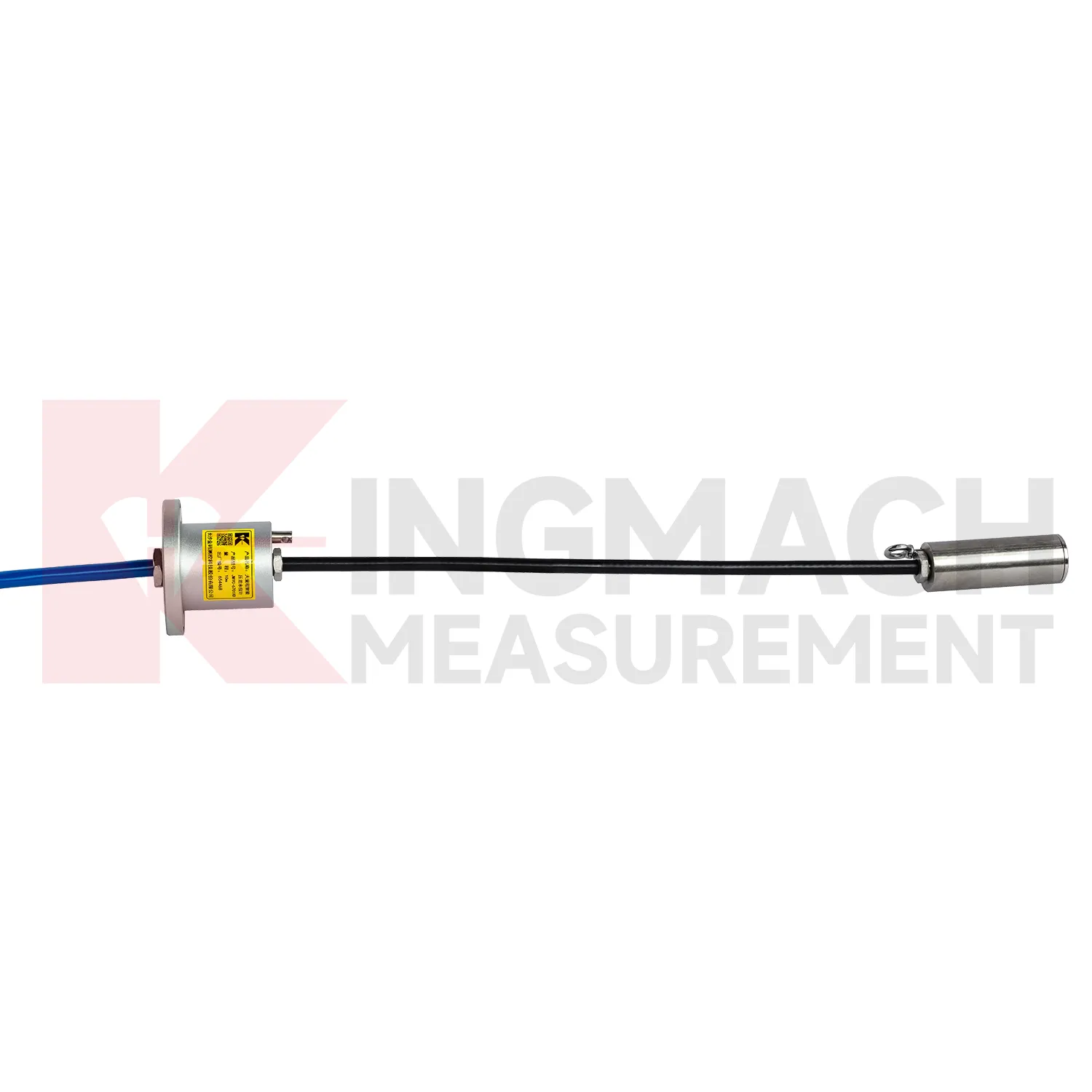

Subtipo B — Medidor inteligente de nível de água com pressão diferencial inteligente de amplo alcance (JMYC-67XXAD): Este sensor altamente especializado mede a pressão de infiltração profunda e o nível de água preciso. As equipes o instalam em tubos piezômetros pré-instalados, saídas de tubos de alívio de pressão e furos de fundação macia. Ele utiliza tecnologia avançada de pressão diferencial combinada com um cabo ventilado. Suas dimensões compactas de φ24 mm × 71,5 mm garantem que ele seja pequeno o suficiente para ser baixado suavemente em qualquer tubo de observação padrão. Ele oferece uma resolução excepcional de 0,1 mm e uma classificação de precisão de 0,2% FS. Ele opera com saída digital RS485 (DC 9-24V) e funciona em uma faixa de temperatura de -20°C a +80°C. Os engenheiros escolhem este modelo quando uma instalação requer estritamente uma resolução de nível de água submilimétrica dentro de um tubo e o local já possui energia cabeada juntamente com infraestrutura de dados RS485.

Subtipo C - Medidor de nível de água com pressão diferencial de ampla faixa integrado com 4G (JMYC-67XXAWL): Este modelo representa a variante definitiva de implantação autônoma em campo. Ele integra perfeitamente uma DTU sem fio 4G, uma bateria de lítio não recarregável de 3,6 V/38 Ah de alta capacidade e um display de aplicativo móvel dedicado em uma unidade altamente compacta de 85 mm × 85 mm × 106 mm. Ele fornece uma resolução confiável de 1 mm e uma precisão estrita de ±0,1% FS. Possui certificação oficial de acordo com os padrões GB/T 11828.2-2022. A vida útil da bateria se estende agressivamente de 5 meses em intervalos rápidos de 20 minutos até mais de 3 anos em intervalos de 6 horas. É a escolha perfeita para estações de monitoramento hidrológico autônomas, vigilância remota de reservatórios e vastas redes de observação de águas superficiais/subterrâneas onde a rede elétrica tradicional e a infraestrutura de cabos permanecem completamente indisponíveis.

Tabela de decisão de seleção de produtos

Nos principais programas de segurança de barragens, as equipes de engenharia implantam rotineiramente todos os três tipos de pressão de fluido simultaneamente. Eles colocam piezômetros VW profundamente dentro da cortina de rejuntamento da fundação. Eles instalam medidores de nível de água RS485 com segurança dentro dos tubos piezômetros da galeria de inspeção. Por fim, eles posicionam medidores de nível de água 4G precisamente nas estações de medição dos reservatórios superficiais. Cada sensor distinto atende a um ponto de medição altamente específico dentro da mesma rede abrangente de monitoramento de segurança.

8. HAT convencional versus inteligente: a decisão dentro de cada tipo

Cada tipo baseado em VW mencionado anteriormente vem em variantes HAT inteligentes convencionais e avançadas.

A saída VW convencional produz um sinal de frequência bruto. Este sinal bruto requer absolutamente uma unidade de leitura externa ou um registrador de dados dedicado para converter meticulosamente a frequência em unidades de engenharia utilizáveis. Oferece o menor custo unitário inicial e possui confiabilidade comprovada estabelecida ao longo de várias décadas. Ele representa a escolha certa para contagens pequenas de sensores, cabos curtos e locais mais antigos que já possuem infraestrutura de leitura VW existente.

A saída Smart HAT utiliza um chip integrado que fornece valores digitais RS485 totalmente calibrados diretamente ao usuário. Isto elimina qualquer necessidade de condicionamento de sinal intermediário. A compensação de temperatura acontece automaticamente. O armazenamento integrado armazena efetivamente dados críticos se a conexão do registrador principal cair ou for interrompida. É a escolha certa para grandes conjuntos de sensores que excedem 20 instrumentos. Tomando como exemplo um projeto com 50 sensores ao longo de 10 anos, a solução Smart HAT em comparação com um sistema autônomo tradicional pode alcançar aproximadamente 30-40% de economia em cabos e canais de registro de dados, reduzir a manutenção no local e os custos de viagem em cerca de 50% e reduzir os custos totais do ciclo de vida em 20-25%.

Os medidores de nível de água com pressão diferencial da série JMYC são inerentemente inteligentes. Não existe nenhuma variante convencional para estes instrumentos especializados. O JMYC-67XXAD emite RS485 padrão para sistemas automatizados com fio. O JMYC-67XXAWL produz 4G confiável para implantação autônoma totalmente sem fio. A escolha entre eles depende estritamente da infraestrutura do local e não da capacidade do sensor principal.

Embora os sensores inteligentes custem mais por unidade antecipadamente, eles reduzem drasticamente o custo total de propriedade. Eles minimizam as contagens necessárias de canais do registrador de dados, simplificam a fiação complexa e reduzem agressivamente a frequência de visitas de manutenção. Num sistema padrão de monitorização de barragens com 50 sensores, as poupanças de custos do ciclo de vida a longo prazo ao longo de um programa de 10 anos normalmente excedem o prémio inicial por uma margem muito significativa.

O tipo certo é definido pela força, não pelo catálogo

Cada um dos nove produtos distintos desta linha abrangente existe porque existe uma configuração de força altamente específica em projetos reais de engenharia. O tipo correto nunca é uma mera preferência de produto; continua sendo uma necessidade geométrica absoluta. Programas sérios de monitoramento estrutural implantam rotineiramente de três a cinco tipos diferentes simultaneamente. Um quadro completo de segurança estrutural requer inerentemente vários parâmetros de medição, e não apenas vários sensores duplicados do mesmo tipo.
