Sensores de nível de água Kingmach para monitoramento de barragens

Por que o monitoramento do nível da água é importante na segurança de barragens

O nível da água é uma das variáveis ​​operacionais por trás da programação de reservatórios, controle de enchentes, revisão de infiltrações e decisões de alerta. Ele pode descrever a carga hidráulica na estrutura, indicar se um tubo de alívio está se comportando conforme o esperado e ajudar a interpretar as mudanças nas águas subterrâneas ou na pressão interna quando for lido com outros instrumentos.

O resultado útil é uma série temporal comparável, em vez de um número isolado. Os engenheiros podem comparar a precipitação, as alterações do reservatório, a resposta da drenagem e as condições internas ao longo do tempo quando os dados, o intervalo de amostragem e o histórico de manutenção são retidos com os dados de medição. Esta é a base para decidir se uma alteração precisa de investigação ou se é consistente com a resposta normal do site.

Principais tipos de sensores de nível de água para monitoramento de barragens

O sensor deve corresponder ao ponto de medição. Um sensor de pressão submerso pode caber em um tubo de observação incorporado ou tubo de alívio de pressão, enquanto o radar ou a medição ultrassônica podem evitar o contato com uma superfície de água aberta. Sistemas flutuantes, borbulhadores e medidores manuais permanecem relevantes onde as condições do local ou o método de validação os tornam práticos.

Os indicadores manuais de pessoal merecem um lugar no plano de monitorização. Eles fornecem uma referência visível e sem energia para comissionamento, verificações periódicas e investigação pós-evento. Defina o dado, a rota de acesso segura, o intervalo de inspeção e o formato de registro com carimbo de data/hora para que essas leituras possam validar, em vez de confundir, o fluxo de dados digitais.

Como funcionam os sensores de nível de água com pressão diferencial

Um sensor hidrostático converte a pressão da água no ponto de detecção em um valor de nível. À medida que a coluna de água acima do sensor aumenta, a pressão aumenta. Para um diafragma submerso, a relação pode ser expressa como Delta P = rho gh, portanto o nível relatado depende da densidade do fluido, da elevação do sensor e de uma referência atmosférica estável.

Para aplicações ao ar livre, um cabo ventilado ou tubo de ar interno pode referenciar a medição à pressão atmosférica. Isso reduz o risco de tratar a mudança barométrica como um evento no nível da água. Isso não elimina a necessidade de disciplina de campo: registre a elevação do sensor e os dados de referência no comissionamento, mantenha o caminho de ventilação seco e aberto e compare uma leitura estável com uma referência pesquisada ou manual.

Este método de medição é adequado para muitas barragens e pontos hidrológicos, mas não deve ser selecionado apenas pelo rótulo. O comprador precisa verificar a geometria do tubo, a altura manométrica esperada, o risco de sedimentos, a rota do cabo, o acesso para manutenção e a arquitetura de dados antes de confirmar uma abordagem baseada em pressão.

Precisão, resolução e alcance: o que os compradores devem comparar

A resolução é o menor incremento que um dispositivo pode detectar ou exibir. A precisão descreve o quão próximo o valor relatado está do valor verdadeiro sob condições definidas. Um incremento de exibição preciso não garante, por si só, que um limite de alerta ou tendência de longo prazo seja confiável; o deslocamento da instalação, a resposta da temperatura, a calibração e a estabilidade do ponto de referência também são importantes.

Escolha a faixa em relação à coluna de água máxima confiável e não apenas ao nível operacional normal. Revise o nível de inundação, a altura do tubo, as variações de pressão esperadas e as consequências da sobrecarga. A RFQ também deve indicar a finalidade de engenharia da leitura, porque os critérios de aceitação para relatórios de reservatórios, monitoramento de tendências e resposta a alarmes podem ser diferentes.

JMYC-67XXAWL e JMYC-67XXAD: escolhendo a arquitetura de dados

Para reservatórios remotos, hidrologia ou pontos de barragens não supervisionados, o Kingmach JMYC-67XXAWL combina um sensor de pressão diferencial, DTU 4G integrado e bateria interna. Seus modelos de 10 m, 20 m e 30 m podem simplificar a implantação onde é difícil fornecer uma rota de cabo protegida e uma fonte de alimentação local. Sua adequação ainda depende da cobertura celular, do intervalo de amostragem planejado, do acesso à instalação e de um plano realista de manutenção da bateria.

O Rei Macha JMYC-67XXAD segue o caminho da integração com fio. Sua interface RS485 e requisitos de alimentação DC 9-24 V o tornam apropriado onde um registrador, fonte de alimentação, rota de cabo protegida e arquitetura de aquisição já foram projetados. Suas variantes de 10 m, 20 m e 30 m devem ser selecionadas pela queda máxima esperada e não apenas pelo nível normal da água.

A diferença de especificação deve orientar uma decisão de engenharia. O modelo AWL relata resolução de 1 mm e precisão de +/- 0,1% FS com transmissão 4G alimentada por bateria; o modelo AD relata resolução de 0,1 mm e precisão FS de 0,2% com integração RS485. Compare esses números com toda a cadeia de medição, incluindo controle de dados, erro de instalação, finalidade do alarme e restrições de manutenção, em vez de escolher um número.

Fatores de instalação que afetam a precisão real

Um sensor especificado corretamente ainda pode fornecer dados de projeto ruins quando a instalação é fraca. Use montagem estável, uma referência vertical documentada, roteamento de cabos protegido, acesso limpo ao tubo ou tubulação e um zero ou deslocamento registrado. Em um tubo de alívio ou tubo de nível de água embutido, documente o arranjo da suspensão e a posição do sensor para que futuros operadores possam interpretar as alterações após a manutenção ou substituição.

Sedimentos, bioincrustação, turbulência, ar aprisionado, tensão do cabo, exposição a raios e golpe de aríete podem afetar uma medição. As instalações de sensores de pressão precisam de caminhos de ventilação secos e abertos. As estações operadas por bateria precisam que suas novas tentativas de comunicação e cronograma de amostragem sejam avaliados em relação à vida útil. As redes RS485 precisam de um plano definido para blindagem, aterramento, proteção contra surtos e verificações de comissionamento.

Fluxo de trabalho de monitoramento de barragens e links de aplicativos verificados

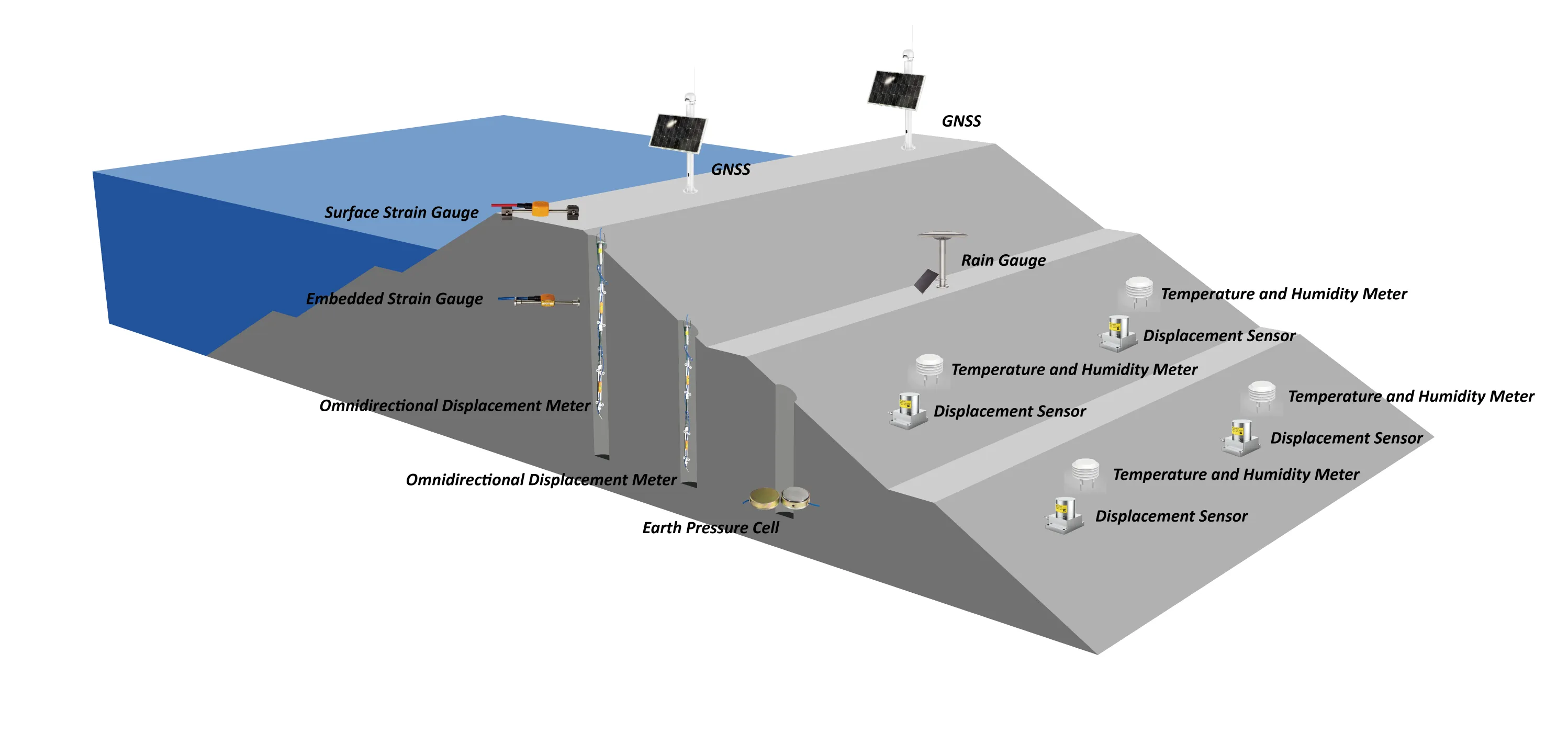

Um sistema de monitoramento de barragens normalmente combina mais de uma saída de sensor. O canal de nível de água torna-se mais útil quando é revisado com registros de infiltração, recalque, deslocamento, inclinação, precipitação e operacionais. Kingmach's solução de monitoramento de barragens descreve esta abordagem em nível de sistema em observações estruturais, de infiltração, hidrológicas, ambientais e de carga.

Para o caminho de dados, defina onde os dados serão coletados, transmitidos, revisados ​​e retidos antes de selecionar um sensor. Um ponto remoto pode exigir um dispositivo 4G integrado; um site conectado pode exigir um plano de canal, registrador de dados, cabeamento de proteção e uma plataforma de revisão. O disponível leituras e registradores de dados e software de monitoramento fornecer pontos de referência internos relevantes para a discussão da RFQ.

Nenhum caso de desempenho de barragem específico do local foi adicionado a este artigo porque o material fornecido não verifica nenhum para esses dois modelos de nível de água. Em vez disso, uma consulta de projeto deve fornecer o desenho do local, a finalidade da medição, a lista de instrumentação e os critérios de aceitação para que a configuração possa ser analisada em relação à instalação real.

Lista de verificação de seleção para equipes de compras e engenharia

Ponto de medição

• Defina se o ponto é uma superfície de reservatório, tubo embutido, saída de tubo de alívio de pressão, furo de água subterrânea, poço de acalmamento ou estação hidrológica.
• Confirme a altura manométrica máxima confiável, a elevação de referência, as restrições de acesso e o alcance necessário.

Sistema técnico

• Defina a precisão e a meta de relatórios para análise de tendências, gerenciamento de alarmes ou relatórios operacionais.
• Selecione operação com bateria 4G para pontos remotos ou RS485 para uma rede de aquisição com fio.
• Especifique a montagem, a geometria do tubo, o roteamento dos cabos, a proteção de ventilação, o aterramento, a proteção contra surtos e o método de validação.

Comercial e entrega

• Solicite a folha de dados, documentação de calibração, diagrama de fiação, orientação de instalação, detalhes de IP, detalhes de embalagem, confirmação de prazo de entrega e termos de garantia.

Manutenção e aceitação

• Defina intervalos de inspeção e limpeza, acesso para substituição de bateria quando aplicável, verificações de ventilação, verificações do registrador e comparação com um manual ou referência pesquisada.

Erros comuns de compra

Comparar apenas a resolução é um erro comum. Um incremento de exibição de 0,1 mm pode ser útil, mas a aceitação também depende da precisão da escala real, da geometria da instalação, do comportamento da temperatura, das condições de calibração e da estabilidade da referência. Defina primeiro a tolerância de decisão necessária e depois compare o instrumento completo e o plano de instalação.

A comunicação muitas vezes é decidida tarde demais. Um dispositivo 4G de baixo consumo de energia pode reduzir o trabalho de campo em um ponto remoto, mas precisa de cobertura e de um plano de serviço de bateria. Um dispositivo RS485 com fio pode ser mais fácil de manter em uma rede de aquisição completa, mas somente se a alimentação, a proteção do cabo, o aterramento e o controle de surtos já estiverem no escopo.

Ignorar a manutenção do respiradouro cria outro risco evitável. Uma referência ventilada pode reduzir o erro barométrico, mas a condensação, o bloqueio ou a entrada de água podem comprometer as leituras. Adicione verificações manuais de referência após instalação, inundação, atividade de construção e substituição de sensor para que o registro de dados permaneça defensável.
