Alertas de segurança de barragens em tempo real com sensores de nível de água com pressão diferencial

Os proprietários de barragens precisam de visibilidade antecipada das mudanças de nível, mudanças de pressão de infiltração e quebras de tendência que aparecem antes que um problema operacional se transforme em um evento de segurança. Sensores de nível de água com pressão diferencial são úteis porque continuam rastreando essas mudanças em pontos de monitoramento incorporados, úmidos e de difícil acesso.

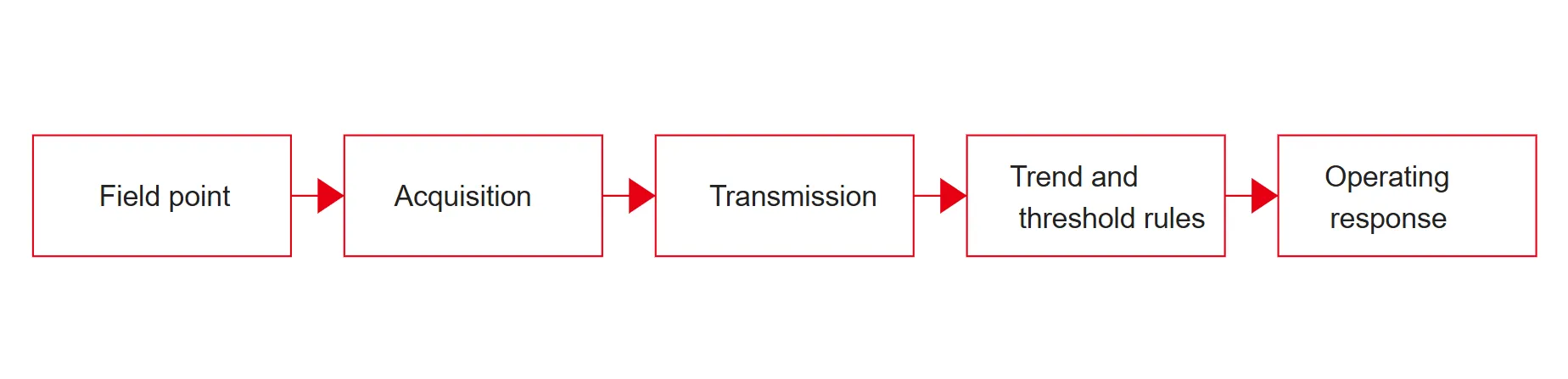

Em um fluxo de trabalho de alerta viável, o sensor é apenas o primeiro link. A leitura deve permanecer estável em condições de campo, mover-se de forma limpa para a camada de aquisição e chegar a um software que possa compará-la com limites, regras de taxa de mudança e instrumentos próximos. É isso que transforma a verificação periódica em alertas de segurança de barragens em tempo real.

Para a avaliação do lado do comprador, a verdadeira questão não é se um sensor pode ler o nível da água isoladamente. A verdadeira questão é se ele pode suportar alertas confiáveis ​​em tubulações incorporadas, pontos de drenagem, estações autônomas e longos intervalos de serviço sem criar incerteza adicional para a equipe de monitoramento.

Para os operadores de barragens, o alerta mais útil raramente é uma única leitura elevada. É um sinal de nível ou infiltração que rompe sua relação normal com a operação do reservatório, precipitação, drenagem ou movimento estrutural.

Por que os sinais de nível de água são importantes nos programas de segurança de barragens

Um plano de monitoramento de barragens geralmente rastreia mais do que a elevação do reservatório. Os operadores também observam a pressão de infiltração, o movimento da linha freática, o comportamento da drenagem, o nível a jusante e a maneira como essas leituras se movem ao longo do deslocamento, da largura da fissura ou dos dados de tensão. Um único valor pode parecer normal, enquanto a sua tendência em relação à precipitação, descarga ou pressão ascendente conta uma história diferente.

É por isso que a lógica de alerta precisa de contexto. Uma leitura crescente dentro de um tubo de nível de água de fundação pode indicar que um caminho de infiltração está se tornando mais ativo. Uma mudança em um tubo de alívio de pressão pode sugerir que as condições de drenagem estão mudando. Um aumento no nível do reservatório durante a operação normal pode ser aceitável, mas o mesmo aumento combinado com um movimento incomum da pressão interna merece atenção.

Um programa confiável de monitoramento de barragens trata o nível da água, a infiltração, a deformação e o monitoramento ambiental como indicadores interligados. Isso corresponde à forma como operadores experientes interpretam o risco na prática: o valor do alerta vem da correlação, e não de um instrumento trabalhando sozinho.

Como os sensores de pressão diferencial transformam a altura manométrica de água em dados utilizáveis

Os instrumentos de nível de água com pressão diferencial inferem a altura do líquido a partir da pressão. Em termos de campo, o sensor converte a altura manométrica que atua no elemento de medição em um valor de nível digital. Quando a instalação utiliza um cabo ventilado conectado à atmosfera, a leitura pode reduzir a interferência barométrica e responder mais rapidamente ao movimento real do nível da água.

Essa lógica operacional se adapta bem ao trabalho em barragens porque muitos pontos de monitoramento são estreitos, embutidos, úmidos e de difícil acesso. Em vez de depender de sondagens manuais frequentes, o instrumento pode permanecer no local e emitir relatórios de dentro de uma tubulação de nível de água, de uma saída de drenagem ou de um ponto de observação hidrológica.

Para uma arquitetura de monitoramento com fio, o Kingmach's JMYC-67XXAD A série está posicionada para pressão de infiltração profunda, observação do nível de água de reservatórios e barragens, monitoramento de águas subterrâneas e instalação de tubulação embutida. Sua saída RS485, proteção IP68, resolução de 0,1 mm e precisão FS de 0,2% são os tipos de detalhes que os compradores podem usar quando a triagem se ajusta a um backbone de aquisição existente.

Do que realmente dependem os alertas de barragens em tempo real

Um alerta não é criado apenas pelo sensor. Depende do design do limite, da confiabilidade da aquisição, da estabilidade da comunicação e da comparação com instrumentos próximos. Na prática, as equipes costumam usar três camadas de regras: limites absolutos de alarme, limites de taxa de mudança e verificações de correlação com dados de precipitação, operação de reservatórios, infiltração ou deformação.

Por exemplo, um aumento no nível do reservatório durante uma janela operacional planejada pode ser aceitável. Um rápido aumento do nível interno da água em um tubo de observação embutido, especialmente se combinado com um fluxo de infiltração anormal ou pressão de elevação, exige uma resposta diferente. Melhores regras reduzem a chance de as tripulações perderem tempo com alarmes falsos e, ao mesmo tempo, perderem um padrão em desenvolvimento.

É também aí que o resto do sistema é importante. O conjunto de produtos da Kingmach voltados para barragens inclui o Módulo de aquisição JMZX-XXGH e uma plataforma de software de monitoramento, que é relevante porque a qualidade do alerta depende de como o sensor, o registrador, a camada de transmissão e a pilha de visualização se comportam juntos sob uso contínuo.

Visualizações da plataforma para revisão e controle de alarmes

Onde medidores de nível de água com pressão diferencial cabem em uma mistura de instrumentos de barragem

Os dispositivos de nível de água com pressão diferencial são mais fortes quando a tarefa é a observação contínua do nível em tubulações, pontos hidrológicos ou locais de monitoramento relacionados a infiltrações, onde a saída digital estável é importante. Geralmente fazem parte de um conjunto mais amplo de instrumentos, e não de uma resposta isolada.

Uma configuração prática de barragem pode combinar um medidor de nível de água com pressão diferencial para o movimento da cabeça d'água, um piezômetro de fio vibratório para o comportamento da pressão dos poros, sensores de deslocamento para movimento estrutural e uma camada de software que vincula os dados aos limites de alerta. Se o local tiver pontos remotos sem energia ou cabeamento conveniente, um modelo sem fio integrado poderá reduzir o trabalho de campo e simplificar a implantação.

Para reservatórios ou pontos fluviais não vigiados, o JMYC-67XXAWL modelo integrado combina uma DTU 4G e bateria interna em um único pacote. Isso pode tornar o planejamento de manutenção mais limpo quando um projeto necessita de menos componentes de campo separados.

Como comparar modelos de pressão diferencial com fio e integrados

A maneira mais rápida de comparar opções é olhar além do intervalo de títulos e combinar cada modelo com a arquitetura de monitoramento. Um instrumento RS485 com fio pode ser mais adequado quando a barragem já possui gabinetes, capacidade de registro e um backbone de comunicação estável. Uma unidade 4G integrada pode reduzir o tempo de instalação em pontos distribuídos onde a abertura de valas e o roteamento de energia atrasariam o projeto.

Para a revisão das aquisições, a comparação deve permanecer vinculada ao método operacional. Na linha Kingmach, a linha JMYC-67XXAD é adequada para integração RS485 com fio e monitoramento de resolução fina, enquanto a linha JMYC-67XXAWL muda a discussão para comunicação 4G integrada, alimentação interna de lítio e vida útil da bateria que muda com o intervalo de amostragem. Essas diferenças afetam o planejamento de manutenção, a estratégia de reposição e o projeto de frequência de alarme.

Detalhes de instalação que protegem a qualidade do alerta

Muitos alertas ruins são problemas de instalação disfarçados de problemas de sensor. Se o tubo de nível de água estiver bloqueado, o caminho de ventilação estiver comprometido, o manuseio do cabo for inadequado ou a condição de referência for instável, o fluxo de dados irá desviar antes que alguém suspeite do método de montagem.

Para aceitação do lado do comprador, peça ao fornecedor para definir a compatibilidade do tamanho do tubo, o método de suspensão, a proteção do cabo ventilado, o manuseio à prova d'água nos conectores, o endereçamento do registrador e as verificações de comissionamento para desvio zero, repetibilidade e comunicações. Isso mantém a transferência vinculada ao comportamento de campo, em vez de apenas a uma especificação em papel.

Quando o ponto de monitoramento é remoto, o plano de comissionamento também deve definir o intervalo de amostragem, a frequência de alerta, o planejamento de substituição da bateria e como a plataforma sinaliza dados ausentes versus dados anormais. Esses são eventos diferentes e misturá-los na camada de software cria confusão durante incidentes reais.

Como os engenheiros leem tendências anormais antes que se tornem emergências

Um sistema de alerta útil não espera por um valor extremo. Ele observa mudanças na inclinação, duração e concordância entre canais relacionados. No trabalho de barragens, isso muitas vezes significa verificar se o movimento interno do nível da água está acompanhando a operação do reservatório normalmente ou se separando dele.
