Sensores de nível de água com pressão diferencial para segurança de barragens: 7 vantagens de engenharia explicadas

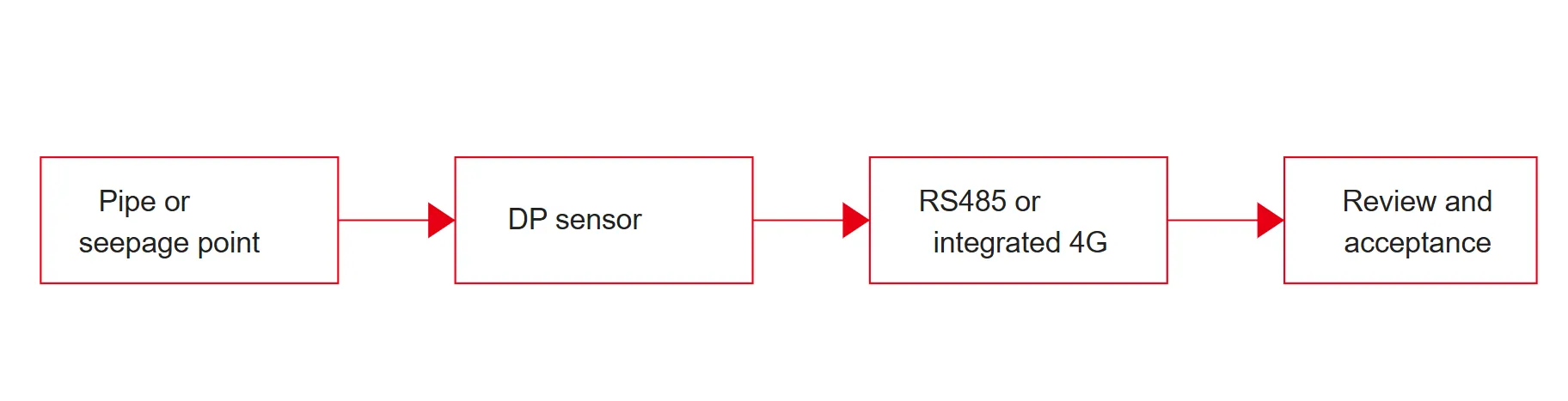

Figura: uma vantagem de engenharia é obtida somente quando o ponto, o sensor, o caminho de dados e o processo de revisão são especificados juntos.

Vantagem 2: Dados de tendências estáveis ​​para interpretação de pressão de infiltração e nível de água

Sensores de pressão diferencial ajudam as equipes de barragens a ler tendências em vez de valores isolados. Isto é importante porque a infiltração e o comportamento interno da água muitas vezes tornam-se significativos através da persistência e do relacionamento, e não através de um ponto dramático. Um aumento modesto pode ser importante se continuar por dias, responder muito lentamente após o rebaixamento do reservatório ou parar de corresponder ao comportamento de drenagem próximo.

Dados de tendências estáveis ​​apoiam uma melhor interpretação em três situações comuns. Primeiro, quando uma mudança no nível do reservatório deveria produzir uma resposta interna previsível, mas não o faz. Em segundo lugar, quando um ponto de monitorização relacionado com infiltração recupera muito lentamente após a mudança das condições de precipitação ou descarga. Terceiro, quando um ponto começa a divergir de pontos próximos que normalmente se movem juntos. Esses são os tipos de padrões que levam a uma inspeção mais detalhada antes que um problema maior se desenvolva.

A resolução do nível de água em nível milimétrico na linha JMYC-67XXAD fornece ao local um registro de tendência mais preciso para trabalhar, enquanto a precisão de escala total de 0,2% listada para esse modelo ajuda a definir se o instrumento é adequado para a tarefa de monitoramento. A questão não é citar os números por si só. A questão é que a resolução precisa e a saída estável melhoram a forma como mudanças pequenas, mas persistentes, são revisadas ao longo do tempo.

Vantagem 3: Suporte direto para alertas de segurança de barragens em tempo real e regras de alerta

Um sensor se torna muito mais útil quando suporta lógica de alerta em vez de apenas coletar leituras. Os fluxos de trabalho de alerta de barragens geralmente dependem de três famílias de regras: limites absolutos, limites de taxa de mudança e verificações cruzadas com canais de monitoramento relacionados. Sensores de nível de água com pressão diferencial ajudam porque sua saída pode ser trazida diretamente para essa estrutura de regras por meio de coleta de dados remota ou com fio.

Isso é importante operacionalmente. Um aumento no nível do reservatório durante uma janela de controle normal pode não exigir ação. Uma rápida subida interna num ponto relacionado com percolação, especialmente quando não corresponde ao comportamento de drenagem esperado, pode merecer verificação no terreno. Um sistema de alerta útil precisa dos dados do sensor em tempo hábil, em formato consistente e em uma plataforma onde a regra possa ser acionada sem esperar por uma transferência manual de dados.

A pilha de produtos relacionados à barragem da Kingmach inclui o Módulo de aquisição JMZX-XXGH e um plataforma de monitoramento que suporta manipulação centralizada de dados e configuração de regras de alarme. Para um comprador, isso significa que o sensor de nível de água pode ser revisado como parte de um caminho completo de dados: detecção, aquisição, transmissão, armazenamento, revisão de tendências e entrega de alertas.

Vantagem 4: Implementação flexível em arquiteturas de monitoramento RS485 com fio e 4G remoto

Os locais das barragens não têm todos as mesmas condições de comunicação. Alguns já possuem gabinetes, energia e rede central de registradores. Outros precisam de pontos remotos onde a instalação de cabos aumentaria os custos de campo ou retardaria a implantação. Sensores de nível de água com pressão diferencial podem funcionar em ambos os arranjos quando o modelo corresponde ao plano de comunicação.

Na família JMYC-67, o JMYC-67XXAD se adapta a uma arquitetura RS485 cabeada, o que é útil quando o local já possui um backbone de aquisição estável e deseja integração direta em um módulo central. O JMYC-67XXAWL segue um caminho diferente ao combinar uma DTU 4G integrada com bateria interna. Isso reduz o hardware de comunicação de campo separado e pode ajudar em pontos de monitoramento não supervisionados ou amplamente distribuídos.

Essa diferença afeta mais do que o tempo de instalação. Ele altera o planejamento de manutenção, a estratégia de reposição, o tratamento de falhas de comunicação e a frequência com que o local pode coletar amostras de forma realista sem criar sobrecarga de energia. Um comprador que compare essas opções deve revisar a rota de comunicação e a rota de energia antes de comparar o preço, porque essas duas decisões determinam a carga operacional vitalícia do ponto de monitoramento.

Vantagem 5: Maior adequação a longo prazo em condições de campo úmido, enterrado e sem supervisão

Os equipamentos de monitoramento de barragens geralmente permanecem em condições exigentes por longos períodos. Ambientes úmidos, pontos de instalação enterrados e exposição a intempéries exercem pressão constante sobre vedações, cabos, invólucros e conectores. Um instrumento de nível de água usado nesta configuração deve permanecer legível nessas condições e não apenas ter uma boa aparência em uma breve revisão de especificações.

É aqui que a classificação à prova d'água, o design do cabo, o método de instalação e a operação de baixa manutenção se tornam fatores práticos de compra. O JMYC-67XXAD e o JMYC-67XXAWL estão ambos posicionados com proteção IP68, e o modelo AWL integrado também adiciona um caminho de implantação autônomo baseado em bateria com vida útil da bateria vinculada ao intervalo de amostragem. Isso afeta diretamente a frequência com que um ponto remoto precisa de manutenção.

Para um comprador de barragem, esses detalhes devem ser convertidos em questões de manutenção. Com que frequência o ponto precisa de uma visita ao local? Como o caminho ventilado é protegido? Como os dados ausentes são separados dos dados anormais? Como a troca da bateria é programada em relação à frequência de alerta desejada? Essas perguntas são mais úteis do que repetir uma longa lista de parâmetros sem significado de campo.

Vantagem 6: Integração mais fácil com piezômetros, módulos de aquisição e software de monitoramento de barragens

O monitoramento do nível da água em uma barragem raramente é interpretado isoladamente. Muitas vezes fica próximo a piezômetros de fio vibratório, instrumentos de infiltração, sensores de deformação e software centralizado que ajuda os engenheiros a comparar leituras de diferentes partes da estrutura. Sensores de nível de água com pressão diferencial suportam essa visão mais ampla quando podem compartilhar um caminho de dados com outros instrumentos no sistema.

Na linha Kingmach, a série JMYC-67 é naturalmente revisada ao lado do Piezômetro de fio vibratório JMZX-55XXHAT , o módulo de aquisição JMZX-XXGH e a plataforma do sistema de monitoramento. Essa combinação é importante porque dá ao local uma melhor chance de ler o nível de água, a pressão dos poros e os canais relacionados dentro de um fluxo de trabalho de revisão, em vez de dispersá-los em ferramentas desconectadas.

Para equipes de compras, as questões de integração devem ser escritas diretamente na RFQ. Confirme o formato de comunicação, a compatibilidade do registrador, o método de endereçamento, o intervalo de amostragem, o destino do alarme e se o software pode comparar o ponto com os canais relacionados. Esses itens determinam se o sensor se comportará como parte de um sistema de monitoramento ou permanecerá como uma fonte de dados isolada.

Vantagem 7: Decisões de Comprador Mais Úteis Através de Dados Mensuráveis ​​e Critérios de RFQ Claros

Uma das vantagens mais práticas de um sensor de nível de água com pressão diferencial é que ele fornece ao comprador critérios mensuráveis ​​para especificação e aceitação. Em vez de uma solicitação ampla de um dispositivo de nível de água, o projeto pode definir o tipo de ponto, alcance, caminho de comunicação, condições de energia, exposição ambiental, intervalo de registro e expectativa de resposta em linguagem técnica que se conecte ao plano do local.

Isso leva a uma RFQ mais limpa e a uma melhor discussão sobre fornecedores. O comprador pode perguntar se o sensor se destina a tubos embutidos ou posições em águas abertas, se a saída é RS485 ou 4G integrada, se o nível de proteção corresponde ao ambiente de campo e se a leitura será usada apenas para revisão de tendências ou vinculada diretamente a alarmes. Cada resposta afeta o modelo certo e a abordagem de implantação correta.

Como selecionar um sensor de nível de água com pressão diferencial para projetos de monitoramento de barragens

A seleção deve começar pelo ponto de monitoramento e não pelo catálogo. Defina se o ponto está dentro de um tubo de nível de água embutido, uma saída de alívio de pressão, uma posição de observação relacionada a infiltração ou um ponto hidrológico remoto. Em seguida, defina como os dados trafegarão, com que frequência eles deverão reportar e que tipo de regra de alerta utilizará a leitura.

Em seguida, restrinja o ajuste técnico. Alcance, resolução, precisão, método de comunicação, rota de energia, temperatura operacional e nível de proteção são importantes, mas apenas em relação à tarefa do local. Um sensor 4G integrado pode reduzir a carga de campo em um ponto remoto, enquanto um modelo RS485 com fio pode ser mais prático em um ponto já conectado a um registrador central.

Finalmente, revise o sensor como parte de toda a cadeia de advertência. Confirme a compatibilidade de aquisição, integração de plataforma, etapas de comissionamento, verificações de linha de base e responsabilidades de manutenção. Uma escolha forte de sensor não é apenas o modelo certo. É o modelo que se adapta ao ponto de monitoramento, à arquitetura do local e ao processo de alarme que a equipe realmente utilizará.

Planeje o ponto de monitoramento, o caminho de dados e a regra de alerta juntos

Se o seu projeto de barragem necessita de monitoramento do nível de água com pressão diferencial, defina o tipo de ponto, rota de comunicação, condições de energia e lógica de alerta antes de escolher o modelo. Isso torna mais fácil comparar as opções da série JMYC-67 e ajustar o sensor ao fluxo de trabalho de software e aquisição mais amplo.
