Como escolher a célula de carga certa: guia de seleção de um engenheiro geotécnico

Uma célula de carga incompatível em um projeto de monitoramento de âncoras de barragens não produz apenas dados incorretos – ela cria uma responsabilidade de segurança. O desvio de dados se acumula silenciosamente. Alertas críticos são perdidos. Eventualmente, as equipes enfrentam uma re-instrumentação dispendiosa no meio do projeto. Este cenário evidencia uma dura realidade na engenharia geotécnica. As células de carga não são componentes intercambiáveis. Selecionar o tipo errado leva ao comprometimento da integridade dos dados, atrasos no projeto ou sérios riscos de segurança. Você deve entender como escolher a célula de carga certa para sua aplicação específica. Este artigo fornece uma estrutura de decisão prática para engenheiros e equipes de compras selecionarem sensores de monitoramento estrutural com absoluta confiança.

O que uma célula de carga realmente mede (e o que não mede)

Vamos estabelecer uma clareza fundamental. Uma célula de carga transduz a força mecânica em um sinal elétrico mensurável. Não se limita a “medir peso”. Você deve distinguir entre medição de força, medição de pressão e medição de deslocamento. A fusão desses conceitos distintos geralmente leva a incompatibilidades de instrumentos.

No monitoramento geotécnico e estrutural, a célula de carga de arame vibratório é a escolha dominante. Ele difere significativamente dos tipos de extensômetros comumente encontrados em ambientes industriais padrão. Além disso, a indústria agora distingue entre células de carga convencionais e “inteligentes”. Sensores inteligentes apresentam processamento de sinal integrado, saída digital e recursos multiparâmetros. Agora que entendemos sua função principal, devemos avaliar o ambiente operacional.

Fator de decisão 1: Defina primeiro seu ambiente de medição

Você deve definir seu ambiente de medição antes de considerar o tipo de célula de carga. Essa abordagem reformula o processo de seleção e vai além das comparações genéricas de fichas técnicas.

Ambientes de contato com solo e rocha requerem projetos específicos. As células de pressão terrestre precisam de projetos de face plana e grandes áreas para calcular a média das concentrações de tensão. A família de células de pressão terrestre Kingmach (tipo vw e smart) atende exatamente a esse propósito. Uma célula de carga pontual fornecerá leituras sistematicamente falsas em materiais de preenchimento. Os ambientes de haste de ancoragem, estaca e pós-tensionamento determinam formatos diferentes. Células de carga ocas ou sólidas devem estar alinhadas precisamente com o diâmetro do parafuso ou cabo e a magnitude do pré-esforço.

Fôrmas estruturais e obras temporárias exigem sensores robustos. Medidores de força axial de cofragem, como o medidor de força axial de cofragem inteligente (VW) JMZX-39XXHAT , fornecem recursos de leitura rápida e tolerância de manuseio robusta. Os contextos de água e pressão diferencial requerem piezômetros e medidores de nível de água com pressão diferencial. Os engenheiros especificam isso quando a “força” é hidrostática. Lembre-se de que os ambientes industriais e geotécnicos diferem fundamentalmente. A permanência da instalação, a duração da exposição, a vibração e o contexto regulatório mudam com base no ambiente.

5 perguntas a serem respondidas antes de especificar

Antes de especificar um modelo de célula de carga, responda a estas 5 questões ambientais:

1. Que material envolve o sensor?
2. A carga é dinâmica ou estática?
3. O sensor enfrentará submersão ou umidade?
4. Quanto tempo durará o programa de monitoramento?
5. Quais são as restrições de espaço para instalação?

Tipo de ambiente		Tipo de sensor recomendado	Modelo de exemplo Kingmach
Geotécnica	Contato com solo e aterro (aterros, muros de contenção, estruturas enterradas)	Célula de pressão de terra de face plana e grande área	Célula de pressão terrestre tipo VW e inteligente
	Haste de ancoragem, estaca e pós-tensionamento (Parafusos, âncoras de aterramento, cabos protendidos)	Célula de carga oca	Célula de carga oca JMZX-3XXXHAT
Estrutural	Fundações profundas e suportes de aço para túneis (Suportes de suporte, nervuras de aço, revestimentos de túneis)	Medidor de força axial/carga (montagem tipo garra)	Medidor de carga de força axial (VW e tipo inteligente) JMZX-38XXHAT
	Fôrmas estruturais e obras temporárias (Lançamentos de concreto, cimbres, escoramentos)	Medidor de força axial de cofragem	Medidor de força axial de cofragem inteligente (VW) JMZX-39XXHAT
	Compressão entre superfícies rígidas (Rolamentos de pontes, bases de colunas, estruturas de teste de carga)	Célula de carga sólida	Célula de carga sólida Célula de carga sólida JMZX-34XXHAT
Água/pressão	Pressão da água nos poros em solo saturado (Aterros, núcleos de barragens, taludes, aterros)	Piezômetro	Piezômetros Inteligentes (VW) JMZX-55XXHAT

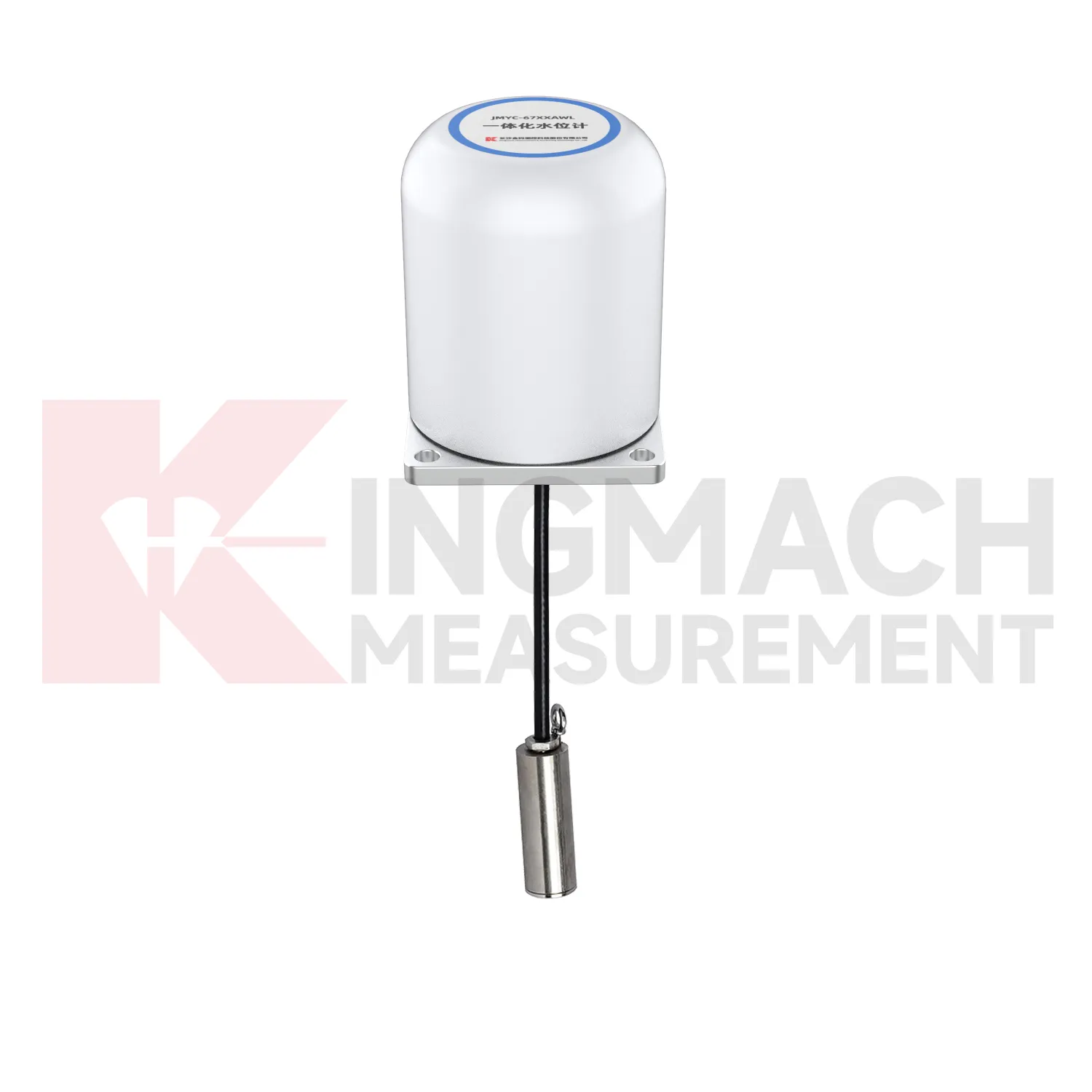

	Nível da água subterrânea em furos e poços (Investigação do local, controle de desidratação, infiltração da barragem)	Medidor de nível de água com pressão diferencial	Medidor de nível de água com pressão diferencial
Industrial/precisão	Sistemas mecânicos compactos (Superfícies estruturais estreitas, componentes finos, integração em espaços apertados)	Sensor de célula de carga extensômetro (miniaturizado)	Sensor de célula de carga de extensômetro
Industrial	Mineração e escavações subterrâneas (Vigas de apoio, elementos de reforço, zonas de pressão rochosa)	Sensor de célula de carga extensômetro em membros de suporte/reforço	Sensor de célula de carga de extensômetro

Explore todo o produto de célula de carga Kingmach: Categoria de célula de carga

Fator de Decisão 2: Combine o Tipo de Célula de Carga com a Configuração de Força

Em seguida, você deve combinar o tipo de célula de carga com a configuração de força específica.

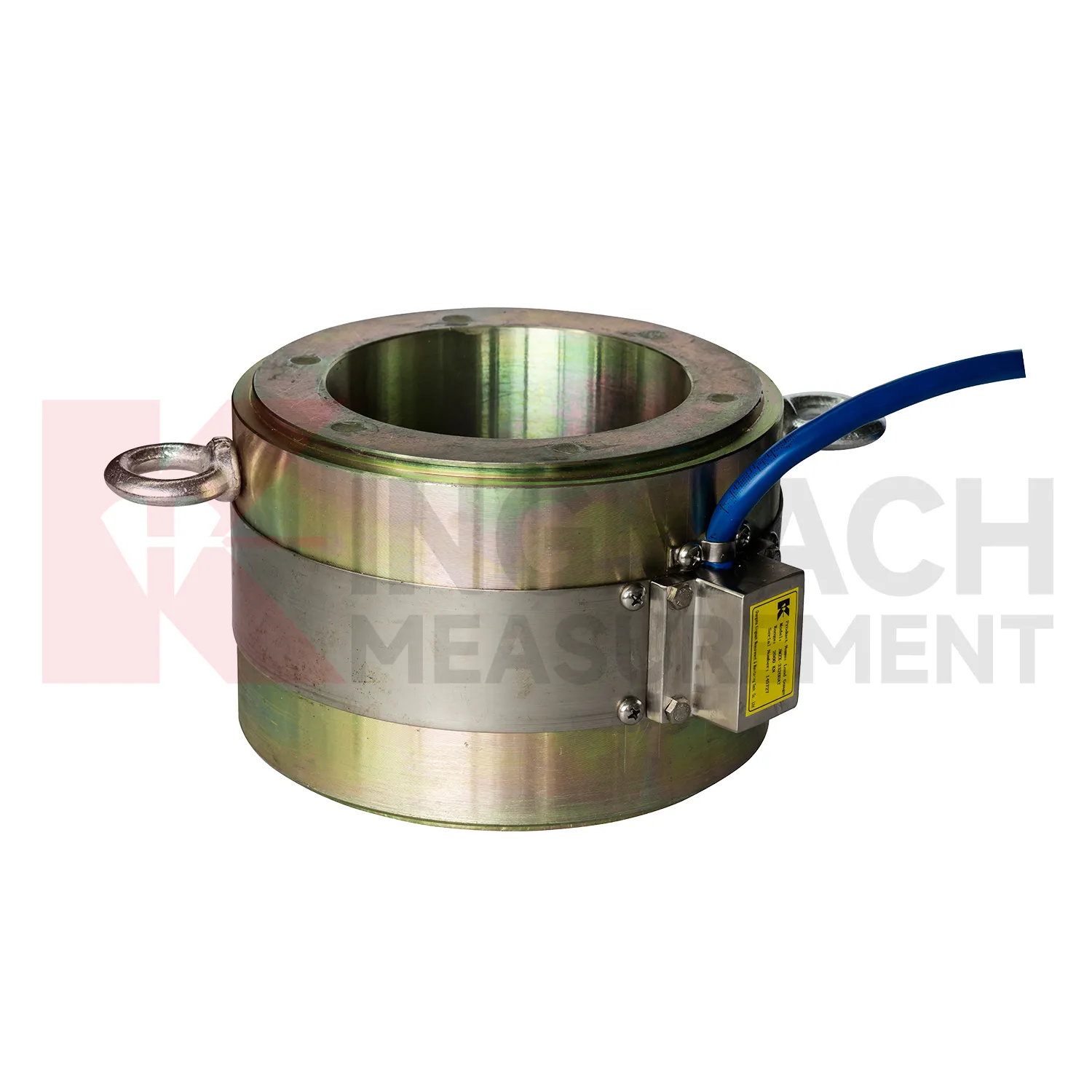

• Células de carga ocas (por exemplo, JMZX-3XXXHAT ): Eles apresentam um design de furo passante para hastes de ancoragem, chumbadores e cabeçotes de estaca. A força passa diretamente pelo centro. São ideais para monitoramento pós-instalado sem perturbar o membro estrutural.
• Células de carga sólida (por exemplo, JMZX-34/35/36XXHAT ): Esses elementos de compressão colunar ficam entre as superfícies estruturais. A própria célula se torna uma inserção de suporte de carga. Eles se adaptam perfeitamente a faixas de capacidade mais altas.

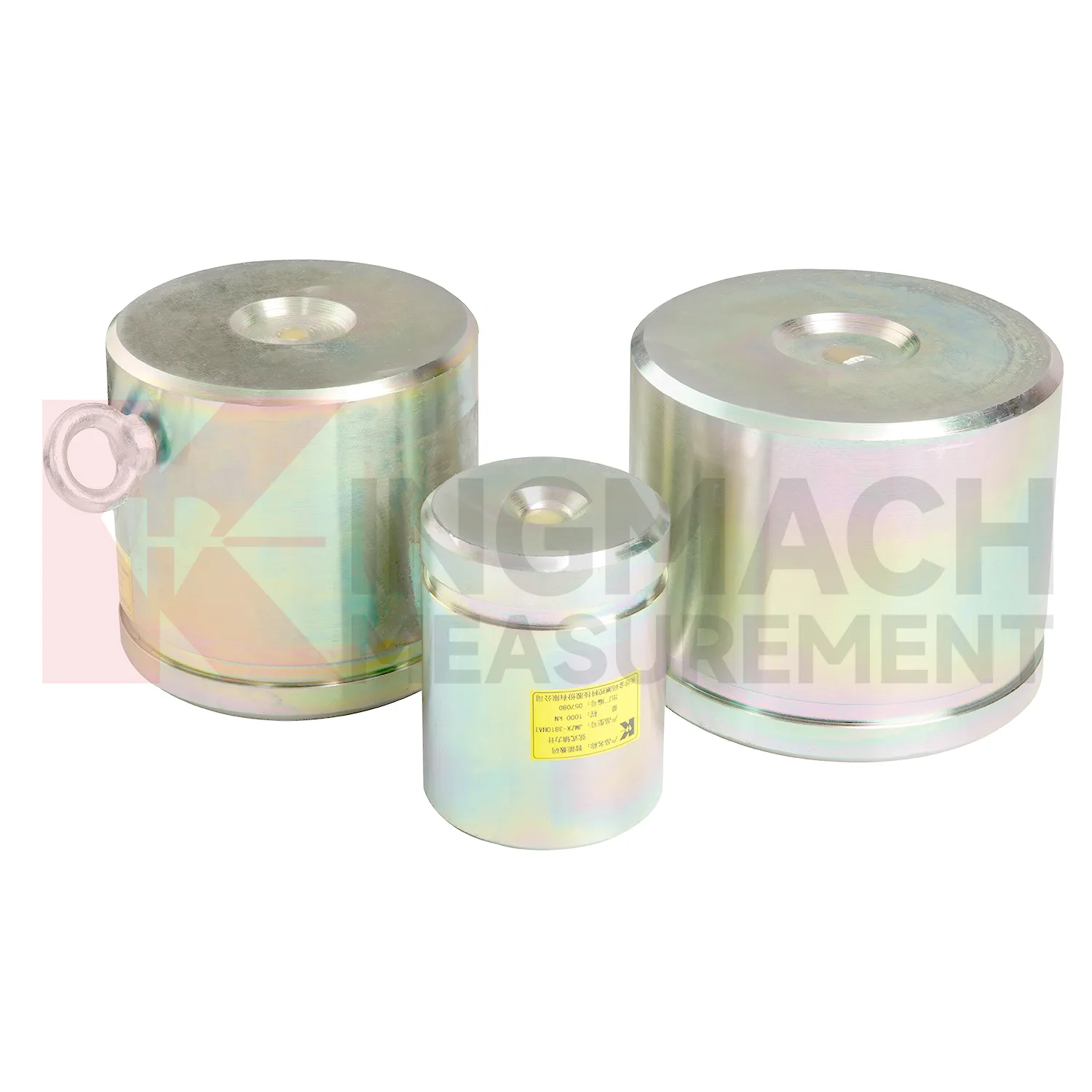

• Medidores de carga de força axial (por exemplo, JMZX-38XXHAT ): Os engenheiros os otimizam para monitoramento de cabos e suportes. Eles capturam mudanças de pré-estresse ao longo do tempo. Esta função é crítica para o desempenho de longo prazo de pontes e muros de contenção.
• Células de pressão terrestre (por exemplo, JMZX-50/51XXAT ): Essas células planas de grande diâmetro medem a tensão na interface solo-estrutura. A variante grande "51" lida com aplicações de aterros e barragens de alta carga.

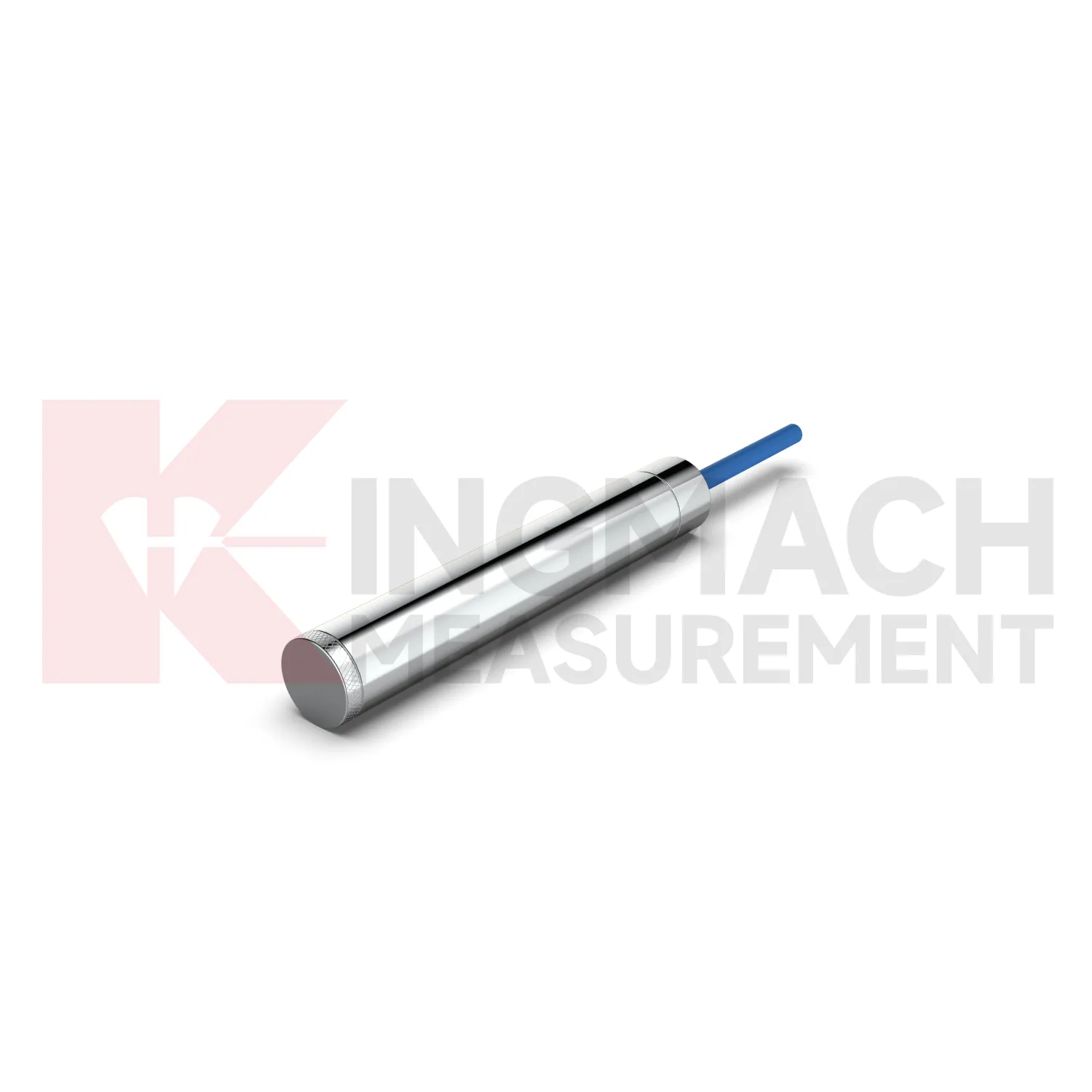

• Piezômetros (por exemplo, JMZX-55XXHAT ): Os engenheiros escolhem estes quando a “carga” é a pressão da água. Os tipos de fio vibratório inteligente lidam com o monitoramento de longo prazo das águas subterrâneas e da pressão dos poros.

Fator de decisão 3: capacidade, precisão e a armadilha do excesso de especificação

Aborde a capacidade cuidadosamente para evitar o erro comum de superespecificação nas compras. Muitas equipes compram com base na capacidade máxima e não na faixa operacional real. Por exemplo, colocar uma célula de 5.000 kN em uma aplicação de 400 kN força-a a operar nos 8% mais baixos da sua faixa. A resolução e a repetibilidade degradam-se drasticamente em intervalos extremos. Como regra geral, selecione uma célula onde a carga operacional esperada esteja entre 40% e 80% de sua capacidade nominal.

Você também deve compreender as classes de precisão. A precisão do laboratório difere drasticamente da precisão instalada. Os efeitos da temperatura, a carga excêntrica e o comprimento do cabo alteram o desempenho em campo. Células de amplo alcance, como a JMYC-67XXAWL medidor de pressão diferencial , oferecem flexibilidade. Você deve avaliar quando eles economizam custos e quando sacrificam a resolução. Finalmente, consideremos a estabilidade a longo prazo. Sensores de fio vibratório apresentam excelente comportamento de fluência e desvio zero em programas de monitoramento plurianuais. Eles geralmente superam os tipos de extensômetros resistivos nesses cenários.

Fator de decisão 4: detecção convencional vs. detecção inteligente

Você deve decidir quando a inteligência a bordo é importante. Sensores convencionais de fio vibratório emitem um sinal de frequência. Eles exigem uma leitura externa ou registrador de dados. Eles oferecem o menor custo unitário, alta confiabilidade e décadas de desempenho comprovado.

Por outro lado, os sensores inteligentes (HAT) contêm um microprocessador integrado. Este processador lida com condicionamento de sinal, compensação de temperatura e saída digital RS-485/SDI-12. Essa inteligência elimina o ruído em cabos longos em locais grandes. Você deve escolher sensores inteligentes para grandes conjuntos de 20 ou mais instrumentos. Eles também se destacam em locais remotos ou projetos que exigem integração direta com plataformas de dados SCADA ou IoT. Os sensores convencionais permanecem suficientes para programas de leitura manual ou pequenas contagens de locais. Considere cuidadosamente o custo total de propriedade. Os sensores inteligentes custam mais antecipadamente, mas reduzem a contagem de canais do registrador de dados, a complexidade da fiação e as visitas de manutenção durante um período típico de monitoramento de 5 anos.

Fator de Decisão 5: Integração do Sistema

A célula de carga não é todo o sistema. Uma célula de carga sozinha produz dados, mas um sistema de monitoramento produz insights. Você deve co-especificar leituras, registradores de dados, software de visualização e limites de alarme.

Garanta a compatibilidade do sinal primeiro. O tipo de saída deve corresponder perfeitamente ao sistema de aquisição de dados. Considerações sobre cabeamento são igualmente vitais. Avalie o comprimento do cabo em relação à possível degradação do sinal. Use cabo de instrumentação blindado para passagens subterrâneas ou subaquáticas. Pense em mecanismos de visualização e alerta. Painéis automatizados transformam leituras de carga bruta em inteligência de segurança acionável. Essa inteligência é vital para o monitoramento de barragens, gerenciamento de poços de fundação e saúde de pontes. Procure pacotes de soluções específicos para projetos, adaptados ao seu tipo de infraestrutura.

Uma lista de verificação prática de seleção

Erros comuns de seleção (e como evitá-los)

1. Foco errado na indústria: Especificar células de carga industriais para aplicações geotécnicas é perigoso. Eles têm formato incorreto, classificações de proteção inadequadas e carecem de dados de estabilidade de longo prazo.

2. Ignorando a Metodologia de Instalação: Uma célula oca requer alinhamento axial perfeito. Uma equipe inexperiente pode causar erros de carga excêntricos que prejudicam os dados durante toda a vida do monitoramento.

3. Comprando pelo preço unitário: Comprar estritamente com base no preço por sensor e ignorar o custo total do sistema de instrumentação leva a estouros de orçamento.

4. Aquisição de dados posterior: Tratar o sistema de aquisição de dados como uma reflexão tardia cria enormes lacunas de compatibilidade.

5. Negligenciar a manutenção: Deixar de planejar a recalibração ou a substituição do sensor em programas de monitoramento de segurança de barragens de 10 a 20 anos ou mais compromete a segurança a longo prazo.

Sensor certo, projeto certo, parceiro certo

A escolha do sensor certo garante o sucesso do seu projeto. Você deve definir seu ambiente de medição, combinar a configuração da força, otimizar a faixa de capacidade, selecionar o nível de inteligência correto e planejar cuidadosamente a integração do seu sistema. Projetos complexos se beneficiam muito do diálogo inicial de engenharia, em vez de simples comparações de planilhas de dados.

A equipe técnica da Kingmach fornece análises gratuitas dos requisitos do projeto. Envie os parâmetros do seu projeto e receba uma especificação de sensor recomendada em 48 horas.→ [Obtenha uma recomendação técnica gratuita]

Esta consulta gratuita ajuda a garantir a seleção ideal do instrumento. Você pode explorar nossos estudos de caso de projetos relevantes para aprofundar seu envolvimento. Navegue pelo nosso abrangente Célula de Carga para encontrar o instrumento exato para suas necessidades. Fornecemos serviços robustos de suporte e calibração de longo prazo para proteger sua infraestrutura.
