Aplicações de extensômetros na construção: principais benefícios explicados

Todas as grandes falhas estruturais na construção moderna partilham um sinal de alerta comum – um sinal que chegou silenciosamente, semanas ou meses antes do betão rachar ou do aço entortar. Esse aviso foi uma mudança na deformação: uma deformação invisível acumulada no material sob carga. O problema não era que a estrutura não conseguisse se comunicar. O problema era que ninguém estava ouvindo.

Os medidores de tensão mudam isso. Não são instrumentos passivos. Eles são o sistema de alerta precoce da indústria da construção – sensores que convertem tensões mecânicas invisíveis em dados mensuráveis ​​e acionáveis. Os engenheiros que os implantam não estão simplesmente coletando números. Eles estão ampliando sua capacidade de ver o interior de uma estrutura que, uma vez construída, torna-se opaca a qualquer outro método de inspeção.

Este artigo explica onde os extensômetros são usados ​​na construção, quais benefícios específicos eles oferecem às equipes de projeto e proprietários de ativos e como selecionar o tipo certo para qualquer aplicação.

O que um extensômetro realmente faz?

Antes de examinar as aplicações, é útil ter clareza sobre o que é a tensão – e por que medi-la é importante.

Todas as estruturas sofrem pequenas deformações quando submetidas ao peso. Um caminhão cruzando a viga de uma ponte faz com que a viga se curve para baixo. Uma construção civil resulta em uma estaca de concreto sofrendo compressão. Um muro de contenção dobra porque o trabalho de escavação ocorre no lado oposto. Os cientistas definem deformação como a deformação que ocorre nos materiais, que medem através de microdeformação (με) para estudar movimentos ocultos que as pessoas não conseguem observar.

Um extensômetro detecta essas mudanças e as converte em um sinal elétrico. Um extensômetro serve como uma ferramenta de medição que rastreia continuamente os movimentos estruturais, detectando extensão e compressão com a precisão de uma microdeformação.

O tipo mais utilizado na construção civil e geotécnica é o medidor de tensão de fio vibratório (VW) . Seu princípio de funcionamento é elegante. Um fio de aço tensionado dentro do sensor vibra em uma frequência natural. Quando a estrutura circundante se deforma, a tensão do fio muda e a sua frequência de ressonância muda. Essa mudança de frequência se traduz diretamente em uma leitura de tensão. Como a frequência é imune ao desvio de resistência do cabo e à variação de tensão, os medidores VW mantêm a precisão em trechos de cabos superiores a 1.000 metros e períodos de medição que abrangem décadas – duas condições que desqualificam rotineiramente medidores resistivos de lâmina para monitoramento permanente de infraestrutura.

Com essa base estabelecida, é aqui que esses sensores estão realizando seu trabalho mais importante.

Onde os extensômetros são usados ​​na construção — Seis aplicações críticas

1. Pontes e Estruturas Elevadas

Os extensômetros de montagem em superfície e soldados em superfície em vigas de pontes, lajes de convés e zonas de apoio monitoram a resposta de carga ativa, ciclos térmicos e fluência de longo prazo. Para pontes antigas que enfrentam cargas de tráfego aumentadas ou adaptações sísmicas, estes dados informam as decisões de classificação de carga com evidências estruturais reais, em vez de suposições de engenharia conservadoras. Ele também identifica seções que apresentam concentrações de deformação anômalas – o primeiro indicador de danos por fadiga localizada.

2. Derramamentos de concreto e estruturas de massa

Os extensômetros de incorporação são fundidos diretamente no concreto fresco durante a construção. Eles monitoram as tensões de cura, os gradientes térmicos no concreto maciço e o recalque de longo prazo – todos processos que ficam completamente inacessíveis após a conclusão da concretagem. Na construção de barragens, pilares de pontes grossos e grandes lajes de fundação, os gradientes térmicos internos durante a hidratação podem gerar tensões de tração que fissuram o concreto por dentro. Medidores incorporados detectam essas condições em tempo real, permitindo que os empreiteiros ajustem os procedimentos de cura antes que o dano seja causado. Isto torna o monitoramento de incorporação uma ferramenta de controle de qualidade durante a construção, e não apenas uma ferramenta de inspeção depois dela.

3. Fundações Profundas e Sistemas de Estacas

Os extensômetros de vergalhão são instalados em linha com as barras de reforço durante a montagem da gaiola de estaca e depois fundidos na estaca. Eles medem a transferência real de carga do topo da estaca para as camadas de suporte abaixo – dados que de outra forma seriam impossíveis de obter após a concretagem da estaca. Isto valida diretamente as suposições do projeto geotécnico feitas durante a fase de concepção da fundação do projeto. Para edifícios altos, pilares de pontes e qualquer estrutura onde o desempenho da fundação seja crítico, esta etapa de verificação preenche a lacuna entre o que o modelo previu e o que o terreno está realmente fornecendo.

4. Muros de contenção e suporte de escavação

As áreas urbanas enfrentam os desafios de monitorização mais perigosos durante trabalhos de escavação profunda. Os extensômetros em estacas-soldados, estacas-pranchas e âncoras de amarração fornecem leituras contínuas durante toda a sequência de escavação. Eles identificam mudanças na pressão do solo e no movimento do edifício antes que quaisquer mudanças físicas se tornem aparentes. Os dados ajudam as equipes de construção a determinar as medidas de proteção necessárias enquanto decidem com que rapidez escavar e quando instalar estruturas de suporte em canteiros de obras de metrô e escavações em porões próximos a edifícios existentes.

5. Túneis e Obras Subterrâneas

Medidores montados em revestimentos de túneis e conjuntos de parafusos detectam convergência induzida por sobrecarga – a redução gradual no diâmetro do túnel causada pela pressão do solo ao longo do tempo. Eles resolvem alterações na escala milimétrica, tornando-os capazes de identificar o desenvolvimento de instabilidade muito antes que a condição se torne aparente para os inspetores. Na construção de túneis em solo macio através de áreas urbanas, onde o recalque da superfície deve permanecer dentro de tolerâncias milimétricas, esta resolução não é um refinamento técnico. É um requisito de segurança.

6. Torres Eólicas e Estruturas Altas

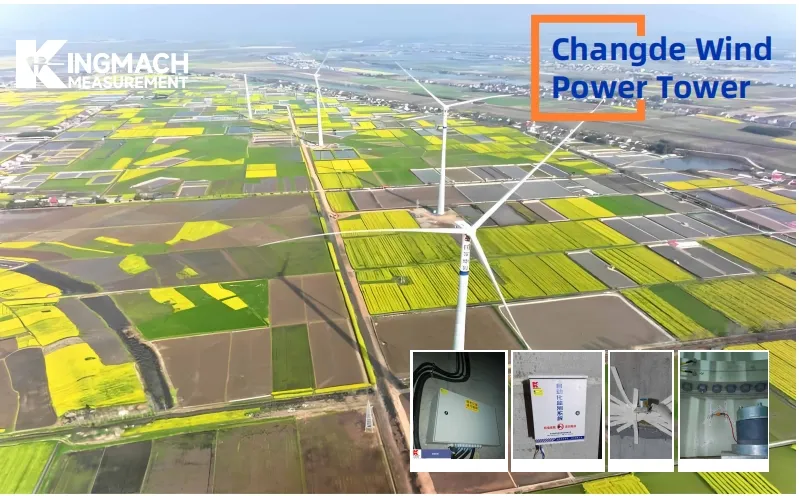

Os extensômetros soldados na superfície nos flanges e nas seções de base das torres de turbinas eólicas monitoram o acúmulo de fadiga sob o carregamento cíclico que domina a vida útil de uma torre eólica. Cada rotação do rotor aplica um pequeno ciclo de tensão à torre. Ao longo de vinte anos, esses ciclos chegam a bilhões. Os dados de deformação permitem que os operadores calculem a vida útil restante em fadiga com precisão, passando de cronogramas de inspeção com intervalos fixos para programas de manutenção baseados em condições que são mais seguros e mais econômicos.

Seis principais benefícios do monitoramento de extensômetros em projetos de construção

Compreender os aplicativos é útil. Entender por que essas aplicações justificam o investimento é o que permite que as equipes de projeto defendam o caso internamente e perante os clientes. Estes são os seis benefícios que mais importam.

Benefício 1: Detecção Precoce de Problemas Estruturais

Os extensômetros detectam padrões de carga anômalos semanas ou meses antes que os sintomas macroscópicos – rachaduras, deflexão, assentamento – se tornem visíveis. Este prazo converte a resposta de emergência em intervenção planeada. A diferença financeira entre uma reparação controlada e um encerramento estrutural não planeado é normalmente uma ordem de grandeza. A diferença de segurança é absoluta. A detecção precoce não economiza apenas dinheiro. Isso ganha tempo para os engenheiros tomarem decisões informadas, em vez de decisões reativas.

Benefício 2: Validação das premissas do projeto de engenharia

Nenhum modelo estrutural é uma réplica perfeita da realidade. O comportamento do solo, a distribuição de carga, o desempenho da conexão e a variabilidade dos materiais introduzem lacunas entre o que os cálculos de projeto prevêem e o que uma estrutura realmente experimenta. Os dados do extensômetro de cargas reais fornecem o feedback que preenche essas lacunas. Essa validação é especialmente valiosa em projetos inéditos, condições de terreno complexas ou geometrias estruturais inovadoras — exatamente as situações em que a incerteza do projeto é maior e o custo de estar errado é maior.

Benefício 3: Dados contínuos em tempo real durante todo o ciclo de vida do ativo

A inspeção manual periódica fornece um instantâneo. Um conjunto de extensômetros em rede fornece um filme contínuo. Conectados a registradores de dados e plataformas de visualização, os medidores fornecem leituras 24 horas por dia, 7 dias por semana, com limites de alerta configuráveis. Os proprietários de projetos podem monitorar a integridade estrutural de qualquer local, o que é uma vantagem operacional significativa para proprietários de ativos internacionais que gerenciam infraestrutura em diversas regiões geográficas. O monitoramento remoto também reduz a frequência de visitas dispendiosas de especialistas no local — uma economia direta em projetos grandes e geograficamente dispersos.

Benefício 4: Suporte para conformidade regulatória e relatórios de segurança

Os reguladores em muitas jurisdições exigem agora monitorização estrutural documentada como condição para licenças de operação para barragens, pontes importantes e fundações de arranha-céus. Os sistemas de extensômetros produzem registros de dados calibrados e com carimbo de data e hora que atendem a esses requisitos. Eles também fornecem o registro probatório necessário para investigação de incidentes, reclamações de seguros e avaliações de responsabilidades. Para proprietários de projetos que operam em vários ambientes regulatórios, um protocolo de monitoramento consistente baseado em sensores calibrados internacionalmente simplifica consideravelmente a conformidade.

Benefício 5: Vida útil prolongada dos ativos por meio de manutenção baseada em dados

Estruturas mantidas de acordo com dados de condições reais, em vez de intervalos de tempo fixos, evitam dois erros simétricos: desativação prematura (desativação de uma estrutura que ainda tem anos de vida útil segura restantes) e intervenção atrasada (continuação da operação de uma estrutura após o ponto em que a manutenção custa mais do que a substituição). As estratégias de manutenção baseadas em sensores prolongaram consistentemente a vida útil da infraestrutura em anos ou décadas nos principais programas de infraestrutura em todo o mundo. O retorno do investimento no sensor aumenta ao longo da vida operacional do ativo.

Benefício 6: Redução na exposição a seguros e responsabilidades

Este benefício recebe menos atenção na literatura técnica do que merece. Programas documentados de monitorização estrutural são cada vez mais reconhecidos pelas seguradoras de projectos, financiadores de concessões e agências de classificação de obrigações de infra-estruturas como prova de uma gestão activa do risco. Este reconhecimento tem efeitos mensuráveis: prémios de seguro reduzidos, condições de empréstimo mais favoráveis ​​e maior confiança dos investidores nas concessões de infra-estruturas a longo prazo. Para os desenvolvedores de projetos, o sistema de sensores não é apenas uma ferramenta técnica. É um instrumento de governação financeira.

Escolhendo o extensômetro certo para o seu projeto de construção

A seleção do tipo de medidor correto segue duas questões: Quando ele será instalado em relação à construção? Que elemento material e estrutural está monitorando?

Cenário do Projeto	Tipo de medidor recomendado	Motivo principal
Nova concretagem (fundações, barragens, lajes)	Medidor de tensão VW incorporado	Instalado antes do vazamento; sem acesso depois
Concreto existente ou madeira estrutural	Medidor de tensão VW para montagem em superfície	Aparafusado ou colado sem intervenção estrutural
Membros de aço, vigas de pontes, flanges de torres	Medidor de tensão VW com superfície soldada	A ligação soldada suporta vibrações e cargas cíclicas
Monitoramento de armaduras de vergalhões e estacas	Tensímetro de vergalhão	Mede a carga axial diretamente dentro da barra

Além da seleção do tipo, duas outras considerações se aplicam à maioria dos projetos internacionais. Primeiro, as variantes de saída inteligente e digital – modelos com saída RS-485 e compensação de temperatura integrada – integram-se diretamente com registradores de dados IoT e plataformas de monitoramento centralizadas. Muitas especificações de concursos de infraestruturas exigem agora explicitamente resultados de sensores digitais, especialmente em cidades inteligentes e grandes projetos de transportes. Em segundo lugar, os certificados de calibração de fábrica são essenciais para conformidade regulatória e documentação de seguros. Os compradores devem confirmar a rastreabilidade da calibração antes da aquisição, especialmente quando adquirirem sensores além-fronteiras.

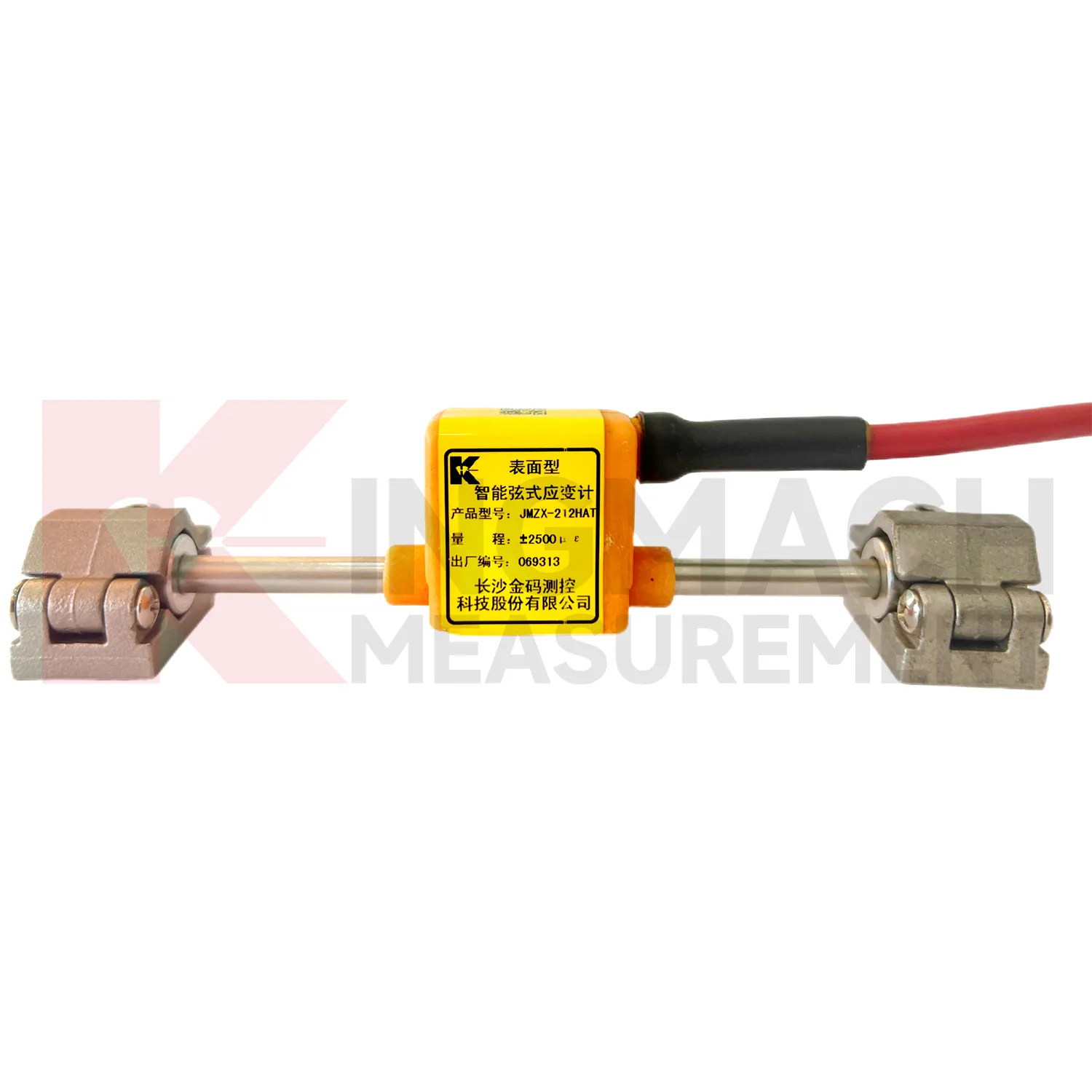

Para engenheiros que especificam extensômetros para projetos de infraestrutura, Linha de extensômetros de fio vibratório da Kingmach abrange configurações de extensômetros de superfície, de incorporação, soldados e de vergalhões — com opções de saída digital inteligente projetadas para integração com sistemas de monitoramento modernos.

Conclusão

Uma estrutura sob carga está sempre em comunicação. Ele se comunica por meio de microdeformações que nenhum olho do inspetor consegue detectar e nenhuma inspeção visual consegue quantificar. Os extensômetros são os instrumentos que tornam essa comunicação inteligível – traduzindo o estresse mecânico nos dados que os engenheiros e proprietários de ativos precisam para tomar decisões acertadas.

Os benefícios vão muito além da sala de instrumentação. A detecção precoce salva vidas e orçamentos. A validação do design melhora a qualidade de projetos futuros. O monitoramento contínuo permite a supervisão remota em qualquer escala. A conformidade regulatória torna-se documentável em vez de presumida. A manutenção prolonga a vida útil dos ativos. E a gestão do risco financeiro melhora de uma forma que é visível tanto para as seguradoras como para os investidores.

O sensor certo, especificado e instalado corretamente, não registra simplesmente o que uma estrutura está fazendo. Dá a todas as partes interessadas — engenheiros, proprietários, reguladores e seguradoras — a confiança necessária para saberem que a estrutura está a comportar-se como deveria e o aviso de que necessitam quando tal não acontece.

Se você estiver especificando sensores para um projeto futuro, entre em contato com a equipe técnica da Kingmach com os parâmetros do seu projeto para obter uma recomendação de seleção de sensores adaptada ao seu tipo estrutural, condições de instalação e objetivos de monitoramento.

Perguntas frequentes

1. Quais tipos de extensômetros são mais utilizados na construção civil?

Os extensômetros de fio vibratório (VW) são a escolha dominante para aplicações permanentes de monitoramento civil e geotécnico. Eles estão disponíveis em configurações de montagem em superfície, embutimento, superfície soldada e extensômetro de vergalhão para atender a diferentes elementos estruturais e condições de instalação. Seu princípio de saída de frequência fornece leituras estáveis ​​e de longo prazo que os medidores resistivos não conseguem sustentar de forma confiável durante programas de monitoramento plurianuais.

2. Quanto tempo duram os extensômetros embutidos dentro de estruturas de concreto?

Os medidores de incorporação VW de alta qualidade são projetados para uma vida útil superior a 25 a 30 anos, quando corretamente instalados e protegidos com roteamento de cabos apropriado. Muitas instalações de monitorização de barragens e pontes produziram dados consistentes durante mais de duas décadas. O desempenho a longo prazo depende da qualidade da instalação, da proteção do cabo e da estabilidade de calibração do elemento sensor – todos fatores que devem ser confirmados com o fabricante antes da aquisição.

3. Os extensômetros podem operar em condições submersas ou totalmente alagadas?

Sim. A maioria dos extensômetros VW de nível civil possuem classificações à prova d'água IP68 e são projetados especificamente para operação submersa em ambientes marinhos, estruturas de retenção de água e condições de solo saturado. Os modelos de incorporação utilizados no monitoramento de barragens e fundações costeiras operam rotineiramente abaixo do lençol freático ou dentro do corpo de estruturas de retenção de água durante toda a sua vida útil projetada.

4. Qual é a diferença entre um extensômetro de montagem em superfície e um extensômetro de embutimento?

Um medidor de montagem em superfície é instalado na parte externa de uma estrutura existente – colado com epóxi ou aparafusado através de suportes – após a conclusão da construção. Ele mede a tensão na superfície estrutural. Um medidor de embutimento é moldado diretamente no concreto fresco durante a construção e mede a tensão dentro do corpo do elemento estrutural. Os medidores de embutimento fornecem dados sobre o estado de tensão interna do concreto maciço, que os instrumentos de superfície não podem acessar, e permanecem no local permanentemente como parte da estrutura.

5. Como os extensômetros se integram às modernas plataformas de monitoramento da saúde estrutural?

Os medidores de tensão Smart VW com saída digital RS-485 conectam-se diretamente a registradores de dados compatíveis, que transmitem leituras para plataformas de monitoramento baseadas em nuvem ou locais por meio de redes celulares, satélite ou com fio. Essas plataformas exibem dados de tensão em tempo real, aplicam limites de alerta e geram relatórios automatizados para equipes de conformidade e manutenção. A integração requer hardware de registro de dados compatível e conectividade de rede no local de monitoramento – ambos os quais devem ser especificados juntamente com a seleção do sensor na fase de planejamento do projeto.
