Medidor de tensão de fio vibratório vs. medidor de tensão elétrico: principais diferenças

1. Escolhendo o Strain Gauge Certo em Projetos de Engenharia

A procura global de monitorização da saúde estrutural (SHM) em infra-estruturas está a crescer rapidamente. A medição precisa de deformação desempenha um papel vital para garantir a segurança do projeto, durabilidade a longo prazo e conformidade regulatória. Os gerentes de projeto normalmente escolhem entre duas tecnologias principais: o extensômetro de fio vibratório (VWSG) e o extensômetro elétrico (ESG). Este artigo fornece uma comparação abrangente de extensômetros para ajudar engenheiros, empreiteiros e equipes de compras a selecionar a solução certa para seus projetos específicos.

2. Princípios de funcionamento: como cada tecnologia mede a tensão

2.1 Medidor de tensão de fio vibratório (VWSG)

O VWSG opera com base na mudança de frequência de um fio tensionado dentro do sensor. A deformação estrutural causa uma variação de tensão neste fio, o que leva a uma mudança de frequência mensurável. Este sinal gerado é inerentemente digital, o que significa que permanece estável mesmo quando transmitido por longas distâncias. Uma percepção importante para os engenheiros é que este sinal baseado em frequência é inerentemente digital e permanece altamente estável mesmo quando transmitido por longas distâncias. Esta é uma vantagem importante da tecnologia VWSG em ambientes agressivos.

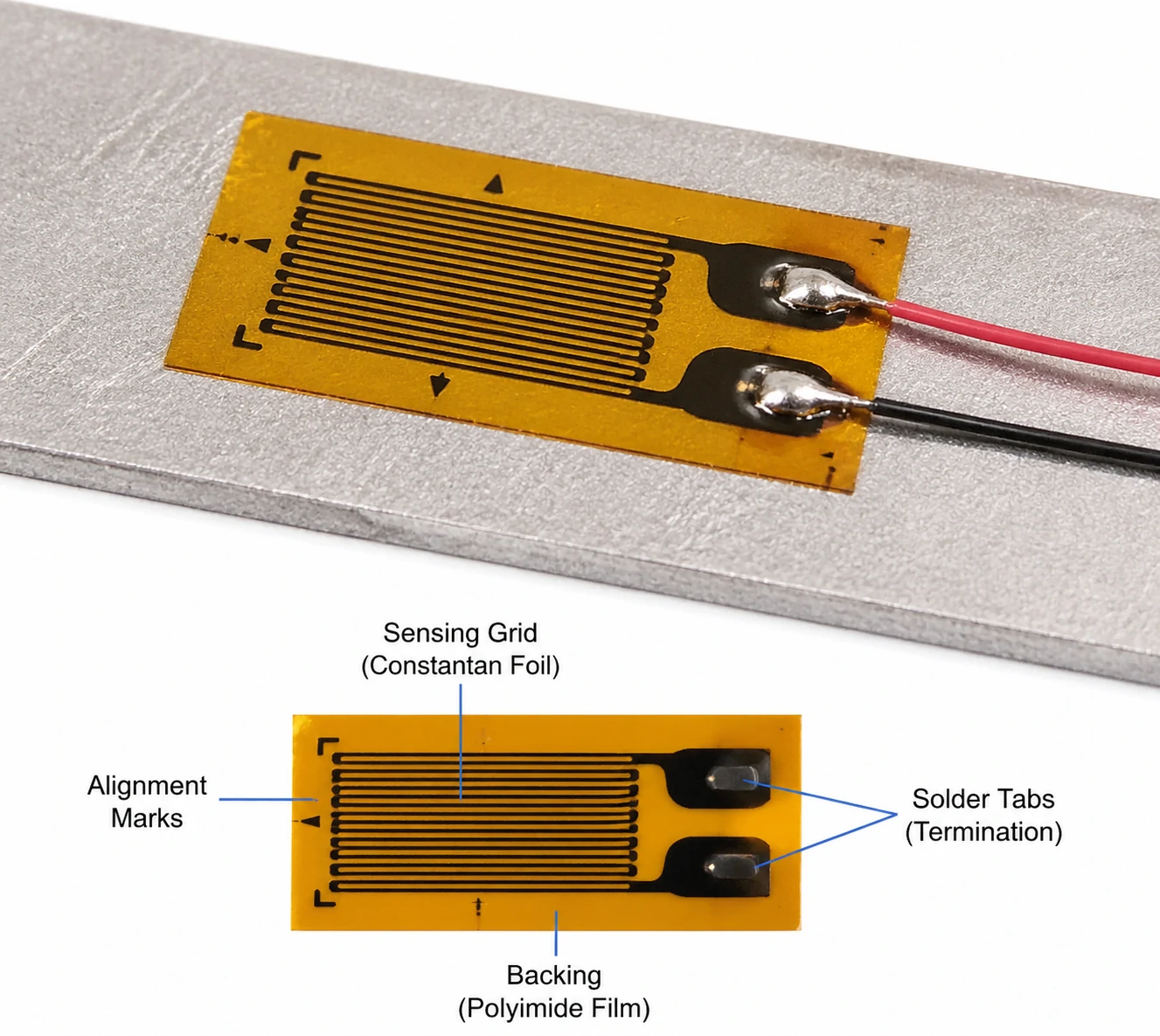

2.2 Strainômetro Elétrico (ESG)

O extensômetro elétrico, ou extensômetro de resistência, opera com base em uma mudança na resistência elétrica. A tensão física causa essa mudança de resistência, que um circuito de ponte de Wheatstone converte em uma saída de tensão mensurável. Este sistema analógico requer condicionamento e amplificação cuidadosos do sinal para produzir dados utilizáveis. Uma conclusão importante é que o ESG é excelente na detecção de alterações microscópicas, mas é significativamente mais vulnerável a interferências ambientais.

3. Comparação de desempenho: precisão, estabilidade e sensibilidade

3.1 Precisão de Medição

O extensômetro elétrico oferece alta precisão em curto prazo. Em contraste, o extensômetro de fio vibratório fornece precisão excepcionalmente confiável a longo prazo.

3.2 Estabilidade a Longo Prazo

O VWSG destaca-se em projetos de monitoramento plurianuais porque seu mecanismo físico resiste inerentemente à deriva. O ESG muitas vezes enfrenta dificuldades em aplicações de longo prazo. O ESG é altamente propenso a desvios de sinal e efeitos adversos de temperatura ao longo do tempo.

3.3 Sensibilidade e Resolução

O ESG oferece sensibilidade superior, tornando-o mais adequado para medir microdeformações, realizar testes de laboratório e capturar alterações dinâmicas de medição. O VWSG opera com uma resolução ligeiramente inferior, tornando-o ideal para monitorar cargas estáticas e de variação lenta.

4. Adaptabilidade Ambiental: Qual tem melhor desempenho em condições adversas?

4.1 Resistência à temperatura

As mudanças de temperatura afetam todos os sensores de monitoramento da integridade estrutural. O VWSG possui compensação de temperatura integrada, agilizando o processo de coleta de dados. O ESG exige mecanismos de compensação externos para manter a integridade dos dados durante flutuações de temperatura.

4.2 Umidade, Corrosão e Poeira

O VWSG é totalmente vedado contra os elementos, o que o torna altamente adequado para aplicações embarcadas. O ESG é altamente sensível à qualidade da instalação e requer proteção externa substancial para sobreviver à umidade e à poeira.

4.3 Interferência Eletromagnética (EMI)

O VWSG é completamente imune a interferências eletromagnéticas porque depende de um sinal de frequência. O ESG permanece altamente suscetível a EMI porque emite um sinal analógico. Esta imunidade proporciona um forte ângulo de venda para a utilização de sensores VWSG em grandes projetos de infraestrutura. Eles funcionam excepcionalmente bem em regiões costeiras, túneis subterrâneos e grandes barragens.

5. Instalação e Manutenção: Considerações Práticas para Engenheiros

5.1 Complexidade da Instalação

O ESG exige um processo de instalação meticuloso. Os técnicos devem realizar uma preparação precisa da superfície e garantir uma colagem adesiva crítica para obter leituras precisas. O VWSG oferece uma experiência de instalação muito mais robusta. Os trabalhadores podem facilmente adaptar o VWSG para incorporação direta no concreto sem comprometer o sensor.

5.2 Requisitos de Manutenção

O ESG acarreta um risco de falha maior em campo. Os operadores devem realizar calibrações frequentes para manter o ESG funcionando corretamente. O VWSG requer manutenção mínima depois de instalado. Esta durabilidade resulta numa vida útil muito longa para o VWSG.

6. Compatibilidade de sistemas de aquisição e monitoramento de dados

6.1 Transmissão de Sinal

O VWSG lida facilmente com transmissões de longa distância, enviando sinais precisos até vários quilômetros. O ESG enfrenta dificuldades com cabos longos e é severamente limitado pelo ruído do sinal.

6.2 Integração com Sistemas SHM

Ambos os tipos de sensores oferecem integração com modernas redes de monitoramento de integridade estrutural. Eles garantem compatibilidade com registradores de dados padrão. Eles se conectam perfeitamente a plataformas de monitoramento IoT e sistemas de monitoramento remoto. Essa interoperabilidade apresenta uma grande oportunidade para apresentar soluções completas de monitoramento aos clientes.

7. Aplicações típicas: onde cada sensor apresenta melhor desempenho

7.1 Aplicações de extensômetros de fio vibratório

• Barragens e usinas hidrelétricas
• Pontes e túneis
• Fundações profundas
• Taludes e monitoramento geotécnico

7.2 Aplicações de extensômetros elétricos

• Testes de laboratório
• P&D aeroespacial e automotivo
• Testes estruturais de curto prazo
• Medições dinâmicas de alta frequência

8. Custo x Valor: Orçamento de Curto Prazo x ROI de Longo Prazo

Ao analisar as opções de fio vibratório versus extensômetro de resistência, as equipes devem olhar além do preço de compra inicial. O ESG oferece um custo inicial menor. No entanto, manutenções e substituições frequentes resultam num custo de ciclo de vida muito mais elevado para o ESG. O VWSG exige um investimento inicial mais elevado. Com o tempo, o VWSG proporciona um menor custo de manutenção e substituição. Uma visão crucial sobre compras é que o custo total de propriedade (TCO) é significativamente mais importante em projetos grandes e plurianuais.

9. Guia de decisão: como escolher o extensômetro certo para o seu projeto

9.1 Critérios Chave de Seleção

As equipes de aquisição devem avaliar vários fatores essenciais antes de fazer a seleção final do sensor. Você deve considerar a duração total do projeto e as condições ambientais específicas do local. Você também deve determinar a precisão necessária, delinear suas restrições orçamentárias estritas e avaliar a viabilidade geral da instalação.

9.2 Tabela de comparação rápida

Fator	Fio Vibratório	Elétrica
Estabilidade	Excelente	Média
Sensibilidade	Média	Excelente
Durabilidade	Excelente	Baixo
Custo (inicial)	Mais alto	Mais baixo

10. Conclusão: Combinando a Tecnologia com as Necessidades do Projeto

Simplesmente não existe uma solução única para a seleção de sensores estruturais. Em resumo, o VWSG é a escolha superior para monitoramento de longo prazo em ambientes severos. O ESG continua sendo a melhor ferramenta para aplicações de testes de alta precisão e curto prazo.

Convidamos os leitores a solicitar uma consulta técnica com nossa equipe de engenharia. Podemos ajudá-lo a obter soluções de sensores personalizadas e discutir profundamente os requisitos específicos do seu projeto. Contate-nos para obter uma solução personalizada de monitoramento de deformação para seu próximo projeto de infraestrutura.

[Entre em contato conosco agora!]

Perguntas frequentes

1. Qual é a principal diferença entre um extensômetro de fio vibratório e um extensômetro elétrico?

A principal diferença está em seus princípios de funcionamento. Um VWSG depende da mudança de frequência de um fio tensionado para medir a deformação, enquanto um ESG mede a deformação através de uma mudança na resistência elétrica.

2. Qual extensômetro é melhor para projetos de infraestrutura de longo prazo?

O extensômetro de fio vibratório é melhor para projetos de longo prazo. Ele apresenta resistência inerente ao desvio de sinal e resiste facilmente a condições ambientais adversas ao longo de vários anos.

3. Por que os extensômetros elétricos têm dificuldade com a transmissão de sinais de longa distância?

Os extensômetros elétricos emitem um sinal de tensão analógico. Este sinal analógico se degrada em cabos longos e capta facilmente interferência eletromagnética (EMI) e ruído de sinal.

4. Posso incorporar extensômetros elétricos diretamente no concreto?

Embora possível, não é recomendado sem proteção externa extensa. Os VWSGs são totalmente vedados e naturalmente robustos, tornando-os o padrão da indústria para incorporação direta em concreto.

5. Qual opção oferece melhor retorno sobre o investimento (ROI)?

Para projetos de curto prazo ou de laboratório, o ESG oferece um melhor ROI devido aos custos iniciais mais baixos. Para projetos de infraestrutura de grande escala ou plurianuais, o VWSG proporciona um ROI significativamente melhor porque o seu custo total de propriedade é menor devido às necessidades mínimas de manutenção e substituição.
