O que é um extensômetro de fio vibratório? Vantagens, usos e limitações

Imagine um engenheiro de ponte sentado em um escritório, observando o fluxo de dados estruturais de sensores embutidos nas profundezas de pilares de concreto há mais de uma década. As leituras ainda são precisas e o sinal ainda está estável. Este nível de confiabilidade a longo prazo não é um acidente feliz. É o resultado da escolha da tecnologia certa para o trabalho.

O carro-chefe por trás dessa resistência é o extensômetro de fio vibratório. Este sensor superou consistentemente as tecnologias concorrentes em ambientes exigentes. Este artigo explicará exatamente como funciona um extensômetro de fio vibratório, avaliará suas principais vantagens e limitações honestas e ajudará você a combinar o tipo de sensor certo para seu próximo projeto.

O que é um extensômetro de fio vibratório?

Para entender o sensor, devemos primeiro definir o que ele mede. Na engenharia civil e geotécnica, "deformação" refere-se à pequena quantidade de deformação que um material sofre quando sujeito a tensão ou carga. Medir essa tensão é vital. Ele informa aos engenheiros se uma ponte está curvando demais, se uma barragem está assentando de maneira irregular ou se o revestimento de um túnel está sofrendo uma pressão perigosa.

Um extensômetro de fio vibratório (VW) mede essa deformação usando um princípio operacional brilhantemente simples. Dentro da caixa do medidor há um fio de aço tensionado. Quando um pulso elétrico excita esse fio, ele ressoa em uma frequência específica que é diretamente proporcional à sua tensão. Quando o material estrutural ao redor do medidor se deforma, ele estica ou comprime o corpo do medidor, alterando a tensão do fio interno e alterando sua frequência de ressonância. Essa mudança de frequência é então convertida em uma leitura precisa de deformação.

Este sinal baseado em frequência é altamente robusto. Ao contrário dos extensômetros resistivos tradicionais (folha), que dependem de mudanças de tensão que podem enfraquecer com a distância, um sinal de fio vibratório viaja sem esforço por longos trechos de cabos. Isso torna o medidor VW o melhor sensor de monitoramento de integridade estrutural para ambientes agressivos e implantações plurianuais.

Para acomodar diferentes cenários de construção, esses sensores normalmente vêm em três configurações principais: montagem em superfície, embutimento e superfície soldada.

Tipos de extensômetros de fio vibratório

A seleção do tipo de medidor correto depende inteiramente da fase do projeto e dos materiais envolvidos.

Modelo de superfície: Os engenheiros aparafusam ou colam esses medidores com epóxi diretamente nas superfícies de concreto, aço ou madeira após a conclusão da construção. Eles são a escolha certa para monitoramento pós-construção ou projetos de modernização. Um excelente exemplo é o Medidor de tensão de fio vibratório inteligente JMZX-212HAT/HB , que oferece alta precisão para a infraestrutura existente.

Modelo de incorporação: Os trabalhadores lançam esses medidores diretamente no concreto fresco. O sensor torna-se permanentemente parte da estrutura. Eles são ideais para monitorar barragens, fundações de estacas e concretagens em massa.

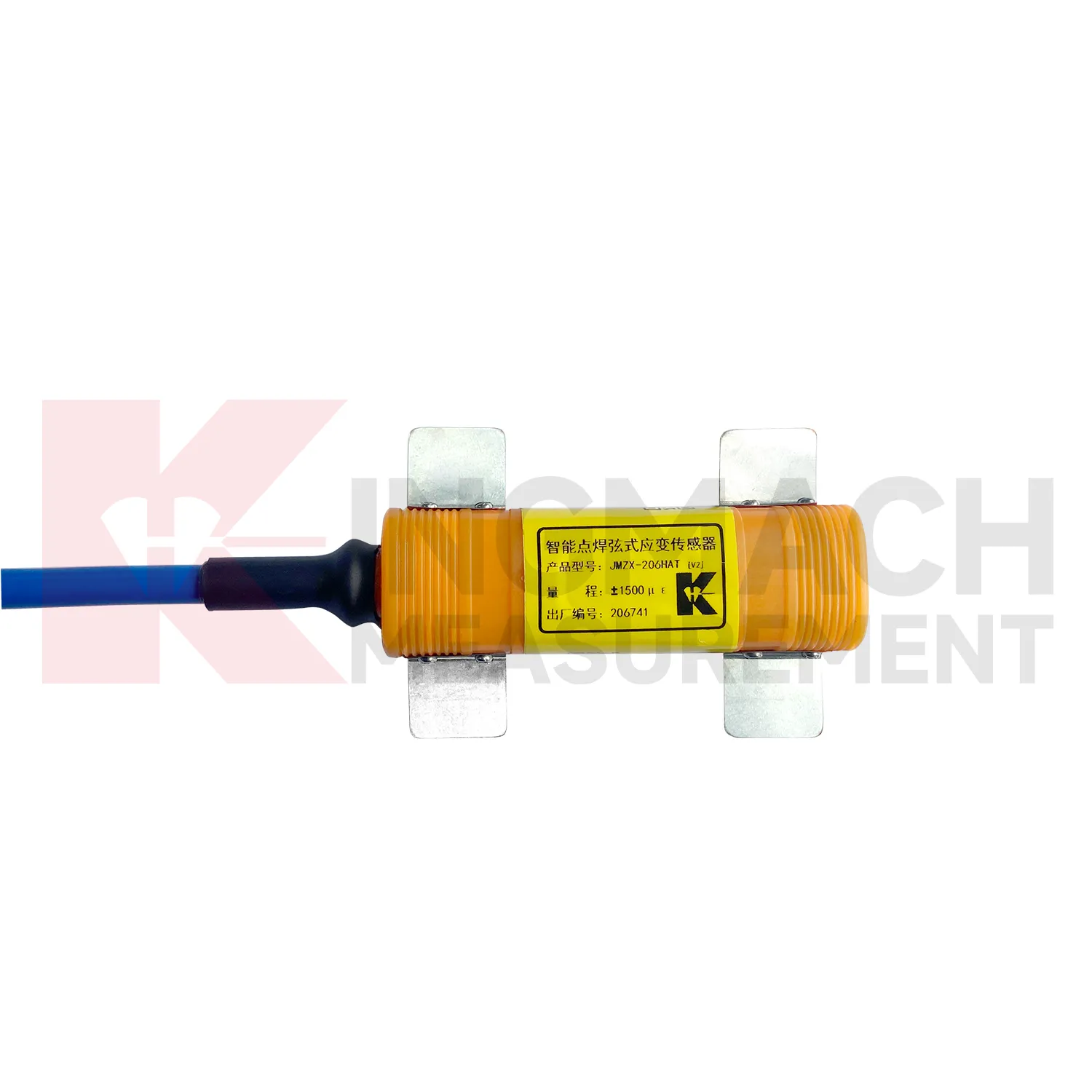

Modelo de superfície soldada: Os técnicos os soldam diretamente em membros de aço, como vigas de pontes, estacas de aço e flanges de torres eólicas. Uma conexão soldada suporta vibrações e cargas cíclicas muito melhor do que ligações adesivas.

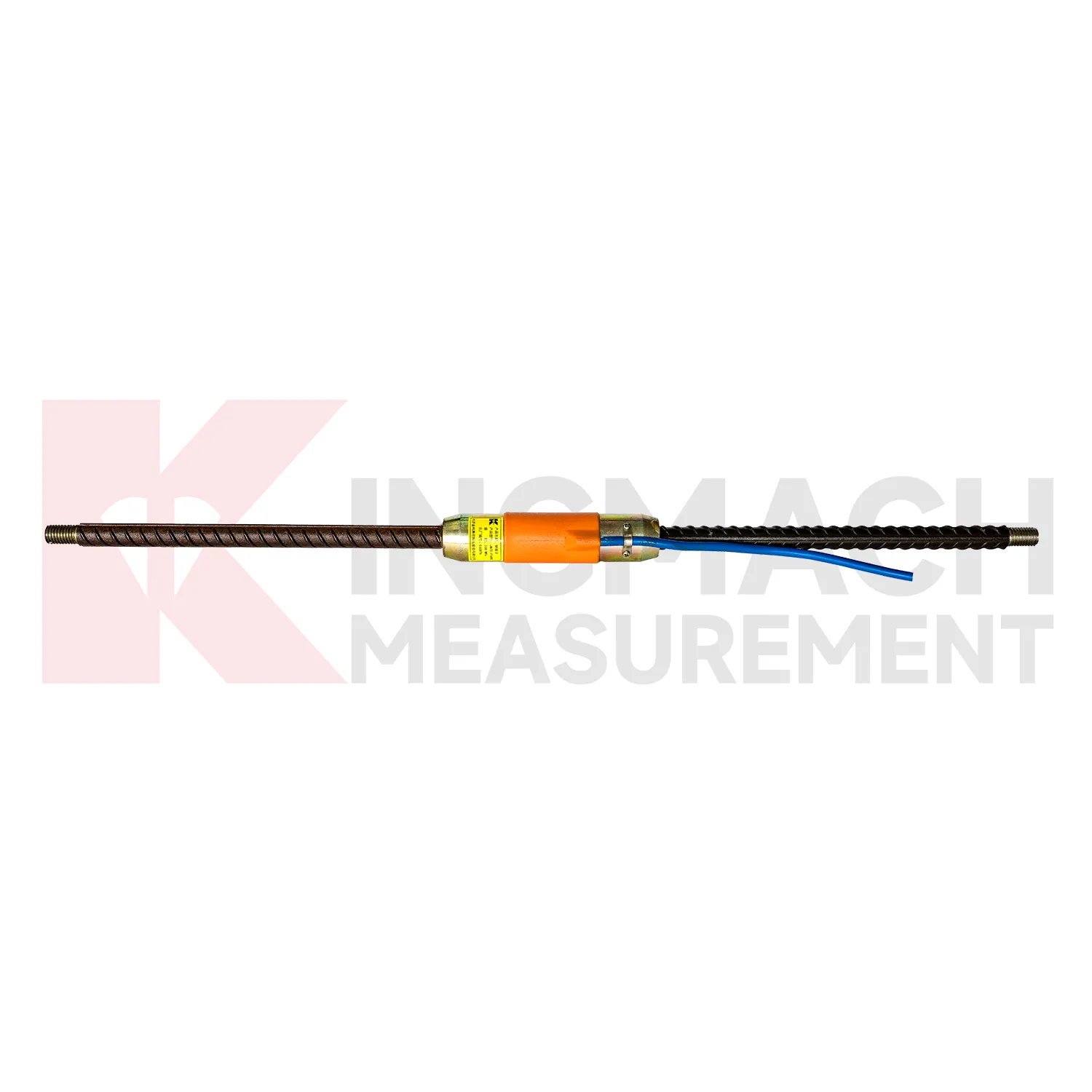

Strainômetros de vergalhão: As equipes de construção colocam esses sensores tubulares ocos alinhados com barras de reforço. Eles medem diretamente a força axial no vergalhão, o que é fundamental para compreender a saúde de estacas, muros de contenção e revestimentos de túneis.

Guia de seleção rápida

Fase/Material do Projeto	Tipo de medidor recomendado	Aplicação Comum
Concreto ou madeira existente	Montagem em superfície	Retrofits, monitoramento de edifícios históricos
Derramamentos de concreto fresco	Incorporação	Barragens, fundações, muros de contenção
Estruturas de Aço Existentes	Superfície soldada	Pontes, torres de turbinas eólicas, estacas de aço
Estruturas de concreto armado	Tensímetro de vergalhão	Estacas portantes, revestimentos de túneis

Principais vantagens dos medidores VW

Os engenheiros escolhem sensores de fio vibratório como sua principal ferramenta para monitorar a integridade estrutural durante longos períodos de tempo porque essa tecnologia fornece recursos de monitoramento permanente. As principais vantagens incluem:

Estabilidade excepcional a longo prazo: A saída de frequência de um medidor VW mantém completa estabilidade porque seu desempenho não é afetado por alterações na resistência do cabo, infiltração de umidade no conector e flutuações na tensão de alimentação. Esses problemas frequentemente afetam os medidores resistivos ao longo do tempo, mas os sensores VW permanecem estáveis ​​por décadas.

Forte imunidade EMI/RFI: Os canteiros de obras criam um ambiente eletricamente ruidoso. Geradores a diesel e equipamentos de soldagem, juntamente com linhas de energia, produzem interferência. Os sinais no domínio da frequência podem passar facilmente por esses ambientes, o que elimina a necessidade de sistemas de blindagem de cabos caros e pesados.

Cabos longos: Os sensores VW mantêm a qualidade do sinal quando operam com 1.000 metros de cabo, que ultrapassa essa distância. Isso permite que os engenheiros direcionem todos os dados de volta para um único registrador de dados centralizado em grandes barragens ou túneis.

Ampla faixa de temperatura operacional: Os sensores mantêm as suas funções operacionais em faixas de temperatura extremas, desde regiões alpinas abaixo de zero até locais de construção de infraestruturas tropicais, permitindo a sua utilização como um sistema de monitorização padrão para aplicações geotécnicas em todo o mundo.

Termistores integrados: A maioria dos medidores VW modernos inclui um termistor interno, que funciona como um termistor embutido. O sistema usa um único cabo para fornecer dados de temperatura, o que permite ajustes automáticos de temperatura que melhoram a qualidade dos dados coletados.

Variantes Digitais e Inteligentes: Os modelos inteligentes de hoje usam sufixos HAT e HB para mostrar sua capacidade de conectar sistemas tradicionais com operações modernas da Industrial 4.0. Os dispositivos oferecem funcionalidade de saída RS-485 juntamente com recursos integrados de armazenamento de dados e conexão perfeita com equipamentos atuais de registro de dados IoT e sistemas SCADA.

Aplicações de projetos de extensômetros de fio vibratório

Os extensômetros de fio vibratório atuam como o sistema nervoso da infraestrutura moderna. Eles fornecem dados críticos em uma ampla variedade de projetos de engenharia civil.

Ponte e Viaduto: Os engenheiros usam medidores soldados e de montagem em superfície para monitorar a flexão da viga, as cargas de suporte e a expansão térmica em projetos que exigem atenção especial tanto para estruturas de longo vão quanto para sistemas de alto tráfego.

Barragens e Estruturas Hidráulicas: Os medidores de embutimento dedicados, que os engenheiros colocam em estruturas de concreto maciço, rastreiam os três processos fundamentais de fluência e recalque e interações de poro-pressão desde o início até o fim da vida operacional da estrutura, que dura várias décadas.

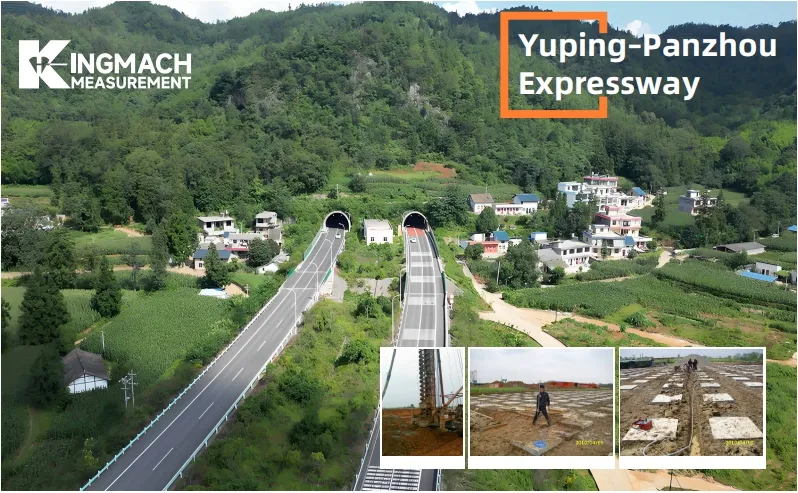

Túneis e Obras Subterrâneas: Os medidores que os engenheiros instalam nos revestimentos dos túneis e nos parafusos de rocha funcionam para monitorar a convergência, que ocorre devido à pressão da sobrecarga. O sistema avisa antecipadamente as equipes de engenharia sobre mudanças estruturais que ocorrem antes que possam observar qualquer fissura visível.

Edifícios Altos e Fundações: Os extensômetros de vergalhão e os medidores de embutimento em fundações profundas verificam as suposições de transferência de carga feitas durante o projeto. Eles fecham a lacuna entre a previsão geotécnica e a realidade da construção.

Torres de turbinas eólicas: Os medidores soldados na superfície, que são fixados nos flanges da torre, monitoram juntas críticas de fadiga das torres de turbinas eólicas durante o carregamento do vento. A importância deste desenvolvimento aumentou porque os parques eólicos onshore e offshore estão a expandir-se em todo o mundo.

Muros de Contenção e Encostas: Matrizes de medidores distribuídos monitoram o movimento da massa terrestre enquanto rastreiam o processo de falha progressiva por meio de seus recursos de medição. As informações coletadas pertencem à categoria de dados essenciais, que protegem projetos de aterros ferroviários e rodoviários de perigos potenciais.

Limitações e compensações honestas

Nenhum sensor é perfeito para todas as aplicações. Compreender as limitações dos extensômetros VW garante que você especifique a ferramenta certa para o trabalho.

Não adequado para medições dinâmicas: Os medidores VW medem a tensão quase estática porque detectam apenas movimentos de mudança lenta. Para monitorar vibrações de alta frequência que excedem 1 a 2 Hz, você precisa usar acelerômetros ou medidores resistivos.

Custo unitário mais alto: O processo de fabricação preciso, juntamente com os componentes eletrônicos internos de um medidor VW, resulta em custos mais elevados em comparação com medidores simples de folha. O custo torna-se justificável quando utilizado em instalações permanentes, mas permanece desnecessário para experiências laboratoriais temporárias.

Requer equipamento de leitura compatível: Os sinais VW precisam de unidades de leitura específicas ou registradores de dados que possam atender aos seus requisitos de frequência. As equipas de aquisição devem verificar as restrições orçamentais juntamente com as necessidades de compatibilidade no início do seu processo de planeamento.

Os medidores de incorporação não são recuperáveis: O medidor de embutimento torna-se permanente após sua instalação no concreto. O sistema apresenta erros permanentes de instalação porque eles não podem ser corrigidos. O sistema requer calibração de fábrica juntamente com instalação especializada porque estes dois elementos garantem o desempenho adequado do sistema.

Desvio extremo de calibração a longo prazo: Embora os sensores VW sejam excepcionalmente estáveis, eles podem sofrer pequenos desvios de calibração em períodos extremos de várias décadas. Os engenheiros devem revisar as especificações de desvio publicadas para projetos que excedam 20 a 30 anos sem acesso planejado à recalibração.

VW vs. outras tecnologias de sensores

Como o extensômetro de fio vibratório se compara aos sensores alternativos de monitoramento da integridade estrutural?

Medidores VW vs. Resistivos (Folha): Os medidores VW ganham facilmente em precisão em cabos longos e prazos estendidos. Os medidores de folha ganham com menor custo inicial e resposta dinâmica de alta frequência.

Medidores VW vs. Fibra Óptica (FBG): Os sensores FBG se destacam na detecção distribuída ao longo de uma única fibra contínua e oferecem transmissão de longa distância. Os sensores VW ganham em custo geral, maturidade do ecossistema e facilidade de substituição do hardware de leitura.

Sensores VW vs. MEMS: MEMS (sistemas microeletromecânicos) se destacam em aplicações dinâmicas de alta frequência. A tecnologia VW continua sendo a escolha superior para monitoramento permanente estático e quase estático.

Tabela de comparação de tecnologia

Tipo de sensor	Melhor caso de uso	Estabilidade a longo prazo	Ajuste típico de infraestrutura
Fio Vibratório	Monitoramento de tensão estática e lento	Excelente (décadas)	Barragens, túneis, fundações, obras civis pesadas
Resistivo (Folha)	Teste dinâmico de alta frequência	Ruim a Moderado	Testes de laboratório, diagnósticos de curto prazo
Fibra Óptica (FBG)	Matrizes distribuídas de alta densidade	Excelente	Dutos, grandes vãos contínuos
MEMS	Vibração dinâmica e rastreamento de inclinação	Bom	Monitoramento sísmico, dinâmica de ponte ativa

Melhores práticas de instalação

Obter o máximo do seu sensor de engenharia civil requer uma instalação meticulosa.

Montagem em superfície: A preparação adequada da superfície é obrigatória. Esmerilhe a superfície e desengordure-a bem. Certifique-se de que o medidor esteja orientado corretamente com o eixo de tensão principal e instale tampas físicas para proteger o sensor do tráfego de construção.

Incorporação: Posicione o medidor com segurança dentro da gaiola de vergalhões e mantenha requisitos rígidos de cobertura de concreto. Passe os cabos de sinal com cuidado para evitar dobras ou rasgos durante a concretagem. Sempre faça uma leitura zero da linha de base antes do concreto endurecer.

Superfície soldada: Cumpra rigorosamente os requisitos de qualidade da solda. Permita que o metal passe por alívio de tensão pós-soldagem e complete sua fase de resfriamento antes de estabelecer a leitura inicial da linha de base.

Dicas universais: Sempre registre as leituras da linha de base imediatamente após a instalação. Utilize o termistor integrado para práticas de compensação de temperatura. Finalmente, estabeleça um protocolo claro de rotulagem de cabos para matrizes multissensores para evitar confusão no terminal do registrador de dados.

Como especificar e fornecer seu medidor

Quando você estiver pronto para adquirir um extensômetro de fio vibratório, concentre-se nos detalhes. Crie uma lista de verificação de especificações rigorosa que inclua a faixa de medição necessária (medida em microdeformação ou $\mu\varepsilon$), comprimento do medidor, janela de temperatura operacional, tipo de saída desejado (analógico vs. digital RS-485), comprimento do cabo e classificação IP.

Ao falar com fornecedores, faça as perguntas certas. Solicite certificados de calibração de amostra. Pergunte sobre a imunidade cruzada ta3245lk se você estiver instalando grandes matrizes multissensores. Verifique se seus sensores são nativamente compatíveis com sua marca preferida de registrador de dados e confirme os prazos de entrega para grandes quantidades comerciais.

Para projetos que exigem monitoramento de superfície de alta precisão, a série JMZX-212 oferece um excelente equilíbrio entre durabilidade e integração digital, atendendo a rigorosos padrões internacionais de infraestrutura.

Conclusão

O extensômetro de fio vibratório ganha seu lugar no monitoramento estrutural de longo prazo, não por meio de uma novidade chamativa, mas por meio de confiabilidade comprovada. Ele mede mudanças por meio de sinais de frequência robustos, oferecendo estabilidade excepcional, forte imunidade a interferências e transmissão contínua de dados em grandes canteiros de obras. Embora não sejam destinados a testes de impacto dinâmicos e de alta velocidade, seu desempenho quase estático é incomparável. É uma qualidade que mais importa quando se espera que esses sensores sobrevivam com segurança às equipes de construção que os instalaram.

Pronto para equipar seu próximo projeto? Convidamos você a enviar as especificações do seu projeto à nossa equipe de engenharia para suporte personalizado na seleção de sensores. Entre em contato conosco hoje mesmo para obter um orçamento ou fazer download de fichas técnicas abrangentes de produtos.

Perguntas frequentes

1. Quão preciso é um extensômetro de fio vibratório?

Quando instalado corretamente e com compensação de temperatura usando seu termistor integrado, um extensômetro VW de alta qualidade normalmente oferece uma precisão de $\pm0.1\%$ a $\pm0.5\%$ de sua escala completa, tornando-o altamente confiável para monitoramento da integridade estrutural.

2. Os medidores VW podem funcionar em condições submersas?

Sim. Os medidores VW embutidos e montados em superfície são rotineiramente vedados com altas classificações IP (geralmente IP68). Isso permite que operem permanentemente enquanto estão submersos na água, o que é essencial para projetos de barragens e fundações profundas.

3. Qual é a vida útil típica de um extensômetro incorporado?

Como o fio de aço interno é hermeticamente selado e protegido contra oxidação externa, um extensômetro VW incorporado pode funcionar facilmente com precisão por 25 a 50 anos, muitas vezes durando toda a vida útil projetada da estrutura hospedeira.

4. Preciso de equipamento especial para ler os dados?

Sim. Como os medidores VW emitem um sinal de frequência em vez de uma simples tensão, você deve usar uma unidade de leitura de fio vibratório dedicada ou um registrador de dados configurado especificamente com um módulo de interface de fio vibratório.

5. Um cabo quebrado em um medidor embutido pode ser reparado?

Se um cabo for cortado fora da estrutura de concreto, ele poderá ser emendado usando caixas de junção à prova d'água adequadas. No entanto, se o cabo for quebrado profundamente dentro do concreto próximo ao corpo do sensor, o medidor será perdido permanentemente. Isto destaca a necessidade de um roteamento cuidadoso dos cabos durante a construção.
