Medidor de liquidação inteligente de ponto único JMDL-47XXAT

Informações gerais sobre o produto

Termos comerciais do produto

Descrição

Introdução:

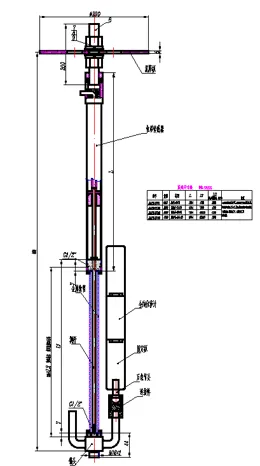

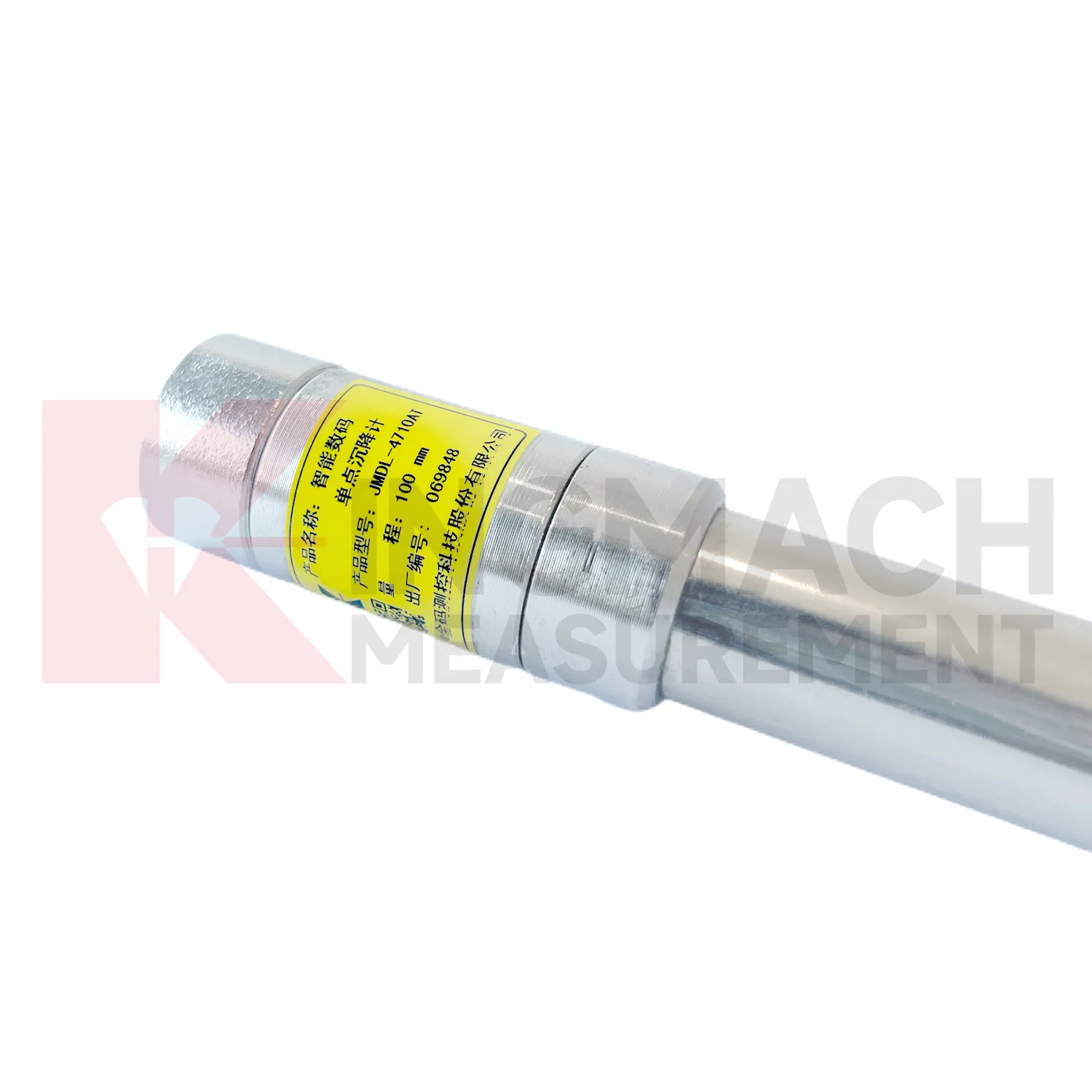

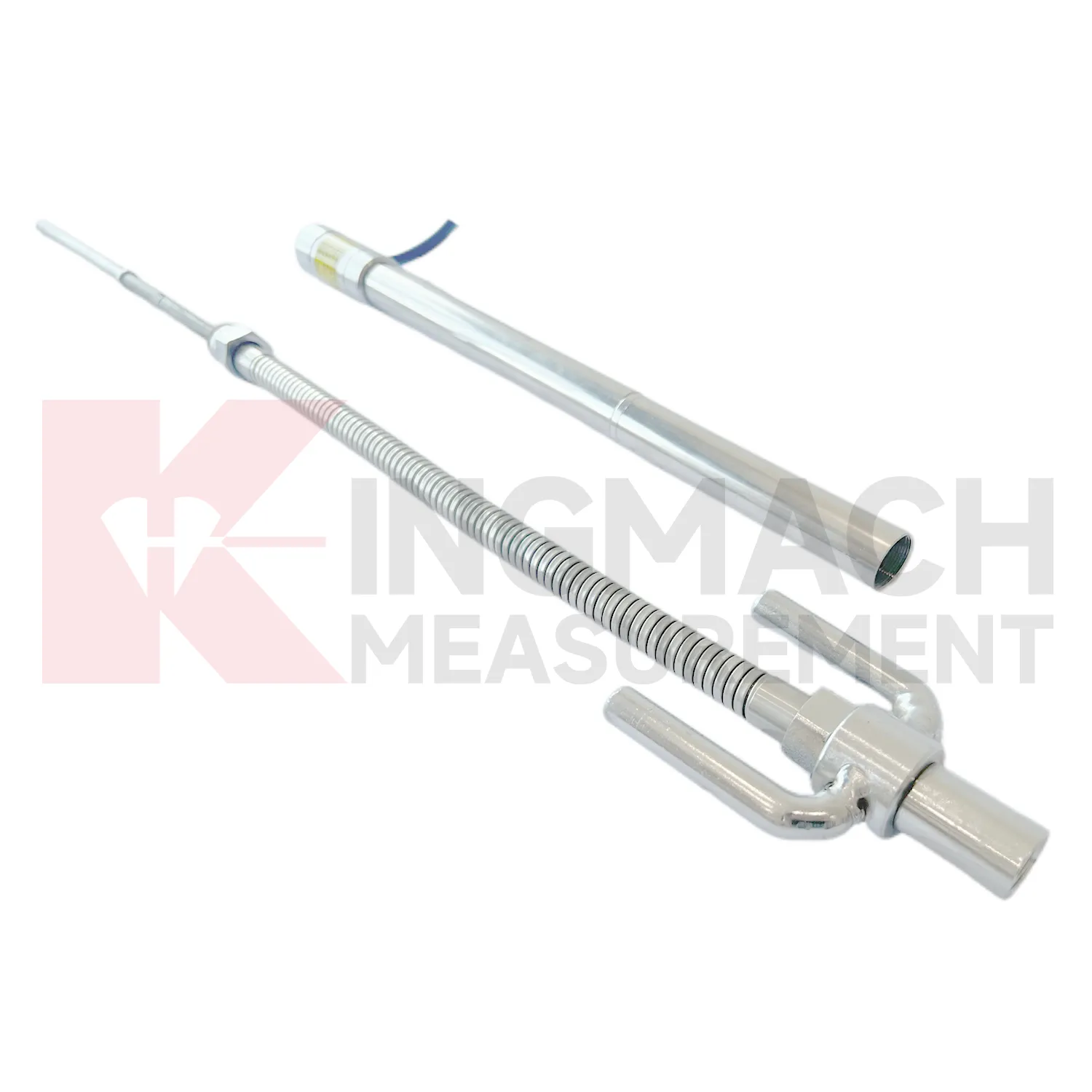

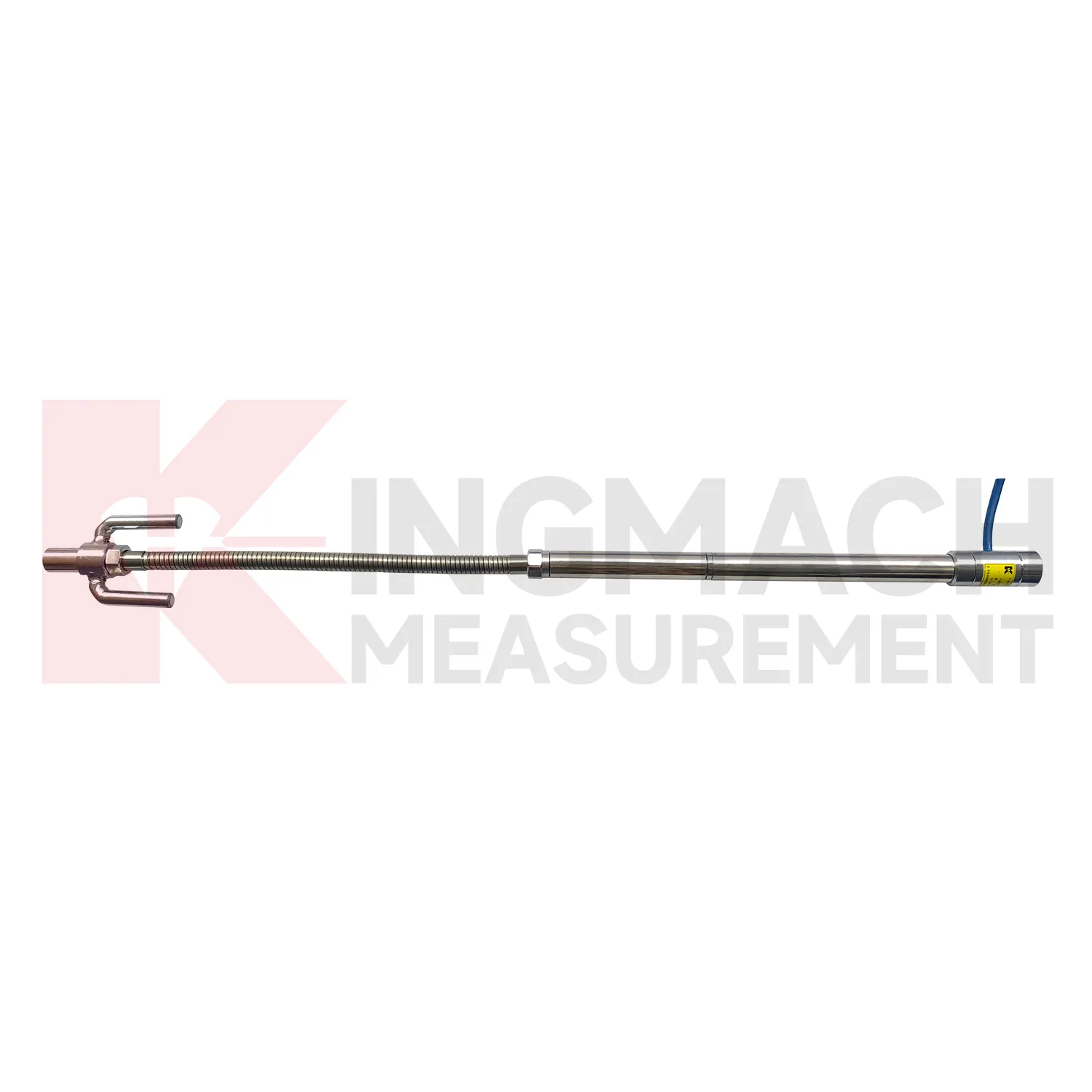

O medidor inteligente de assentamento de ponto único JMDL-47xxAT é um medidor de deslocamento inteligente com modulação de frequência indutiva (IFM) integrado, que pode ser usado para medir deformação de assentamento de subleito in-situ, deformação de elevação de aterro, deformação de elevação de base em poços de fundação profundos, deformação de elevação de fundo de túnel em engenharia subterrânea, deformação por compressão de diques, assentamento de fundação de estacas e outras aplicações semelhantes. Consiste em uma placa de assentamento, um sensor de deslocamento elétrico, uma haste de medição com um conduíte metálico flexível, uma cabeça de ancoragem, uma haste de extensão e uma cabeça de ancoragem inferior como um conjunto integrado. O sensor de deslocamento elétrico é conectado para cima à placa de assentamento e para baixo à haste de medição envolvida pelo conduíte metálico flexível e pela cabeça da âncora; a haste de extensão (que pode ser alongada com conectores retos de acordo com a profundidade de instalação necessária) conecta a cabeça de ancoragem do sensor em sua extremidade superior e a cabeça de ancoragem inferior em sua extremidade inferior.

Característica do produto:

1. A instalação integrada com roteamento de cabos de saída lateral garante nenhuma interferência nas operações de compactação do pavimento, alinhando as medições com as condições reais de campo; o monitoramento também pode ser realizado durante a operação do tráfego.

2. O sensor de deslocamento elétrico permite a medição rápida, precisa e direta em tempo real dos valores de liquidação.

3. Compatibilidade com medição manual por meio de testadores abrangentes e sistemas de aquisição automatizados para transmissão remota de dados, medição automatizada e monitoramento operacional.

4. Alta estabilidade, confiabilidade, desvio mínimo de temperatura e adaptabilidade a ambientes agressivos e monitoramento de longo prazo.

5. Monitoramento totalmente digital com saída direta de sinais de frequência digital, não afetado pelo comprimento do cabo, transmissão de sinal de longa distância sem distorção e forte imunidade a interferências.

6. O chip inteligente e a memória integrados armazenam a curva de ajuste não linear calibrada de fábrica dentro do sensor, aplicando automaticamente correções não lineares durante a medição, juntamente com memória inteligente e funções automatizadas de armazenamento de dados.

Aplicativos

O medidor inteligente de assentamento de ponto único JMDL-47xxAT é um medidor de deslocamento inteligente com modulação de frequência indutiva (IFM) integrado, que pode ser usado para medir deformação de assentamento de subleito in-situ, deformação de elevação de aterro, deformação de elevação de base em poços de fundação profundos, deformação de elevação de fundo de túnel em engenharia subterrânea, deformação por compressão de diques, assentamento de fundação de estacas e outras aplicações semelhantes.

Especificações
