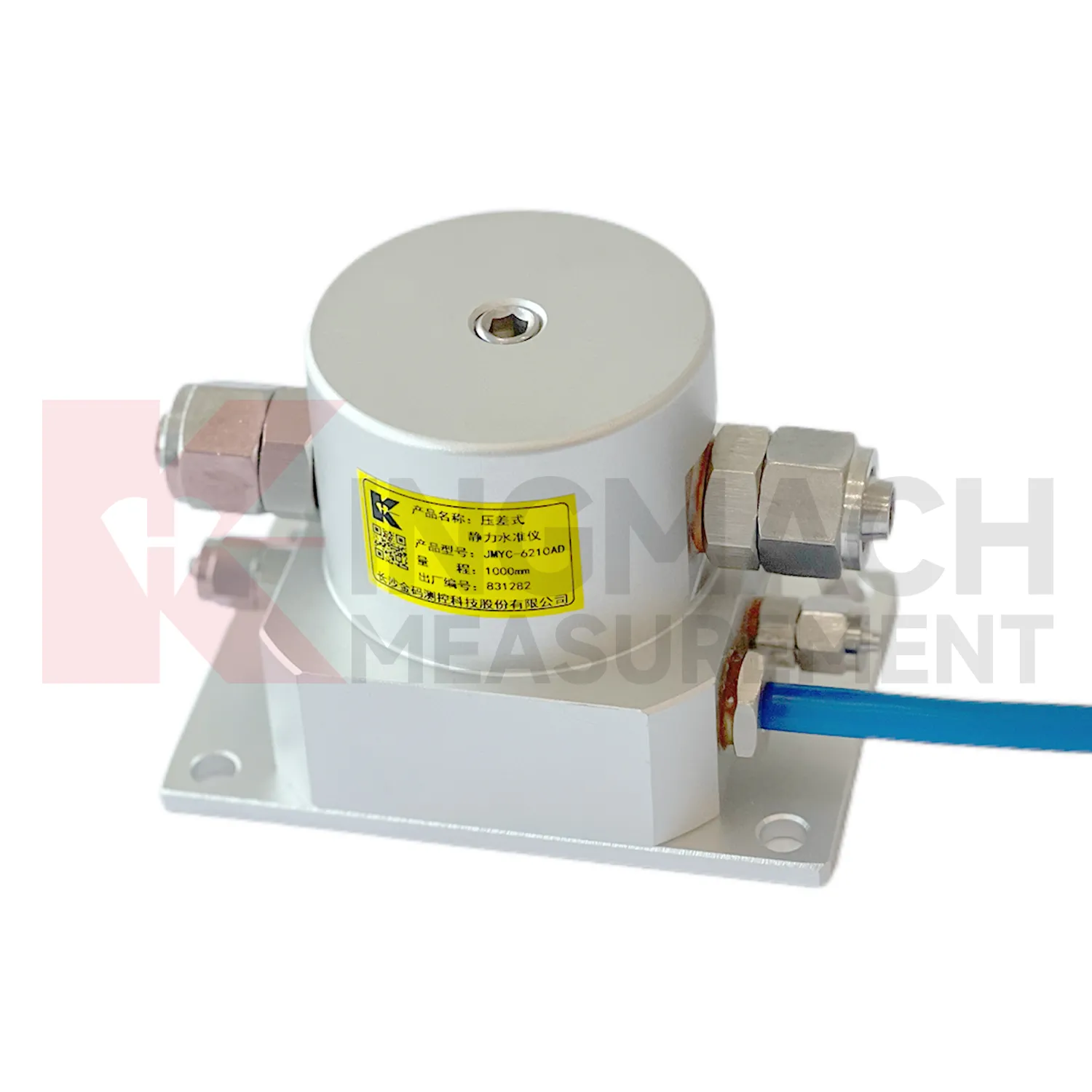

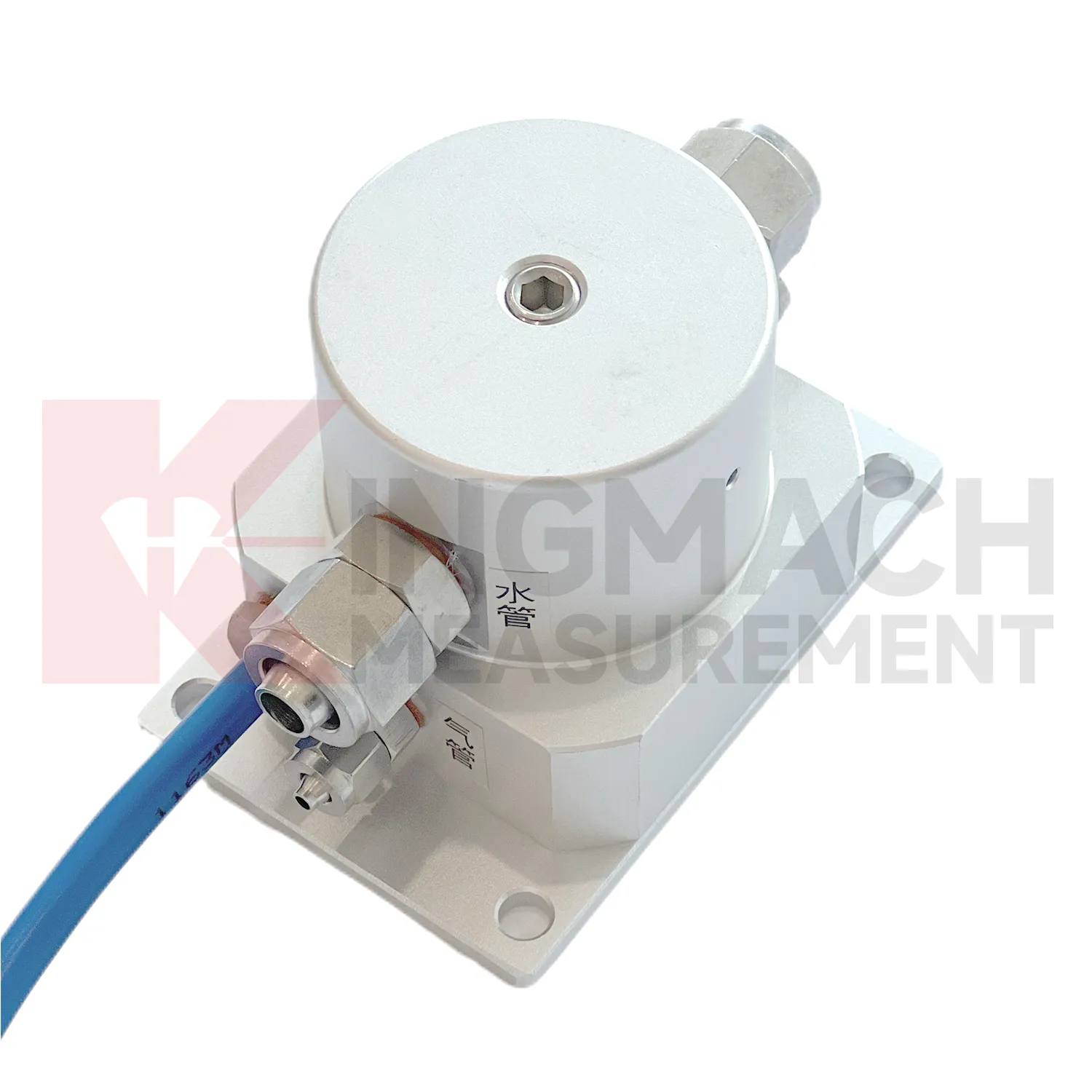

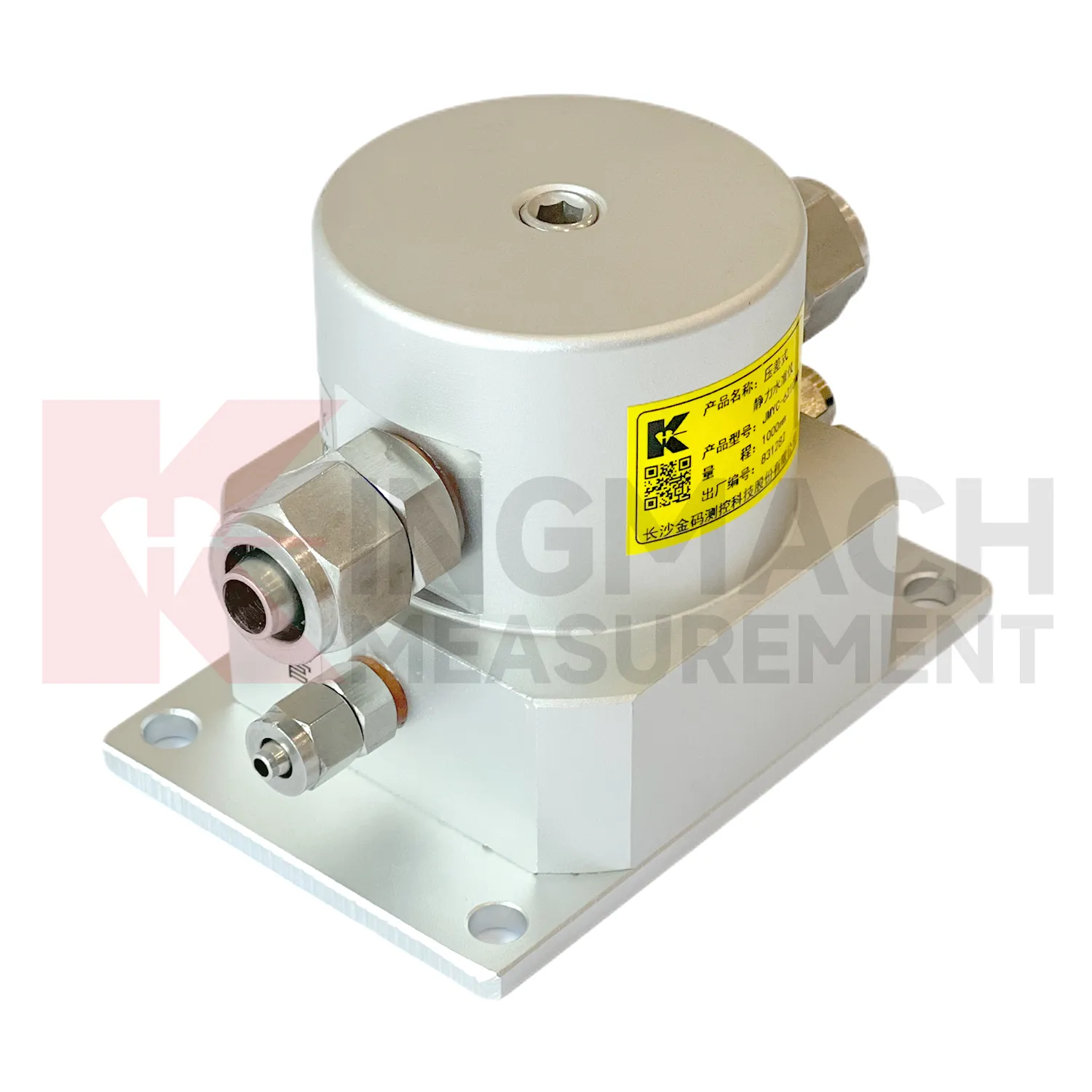

Sensor de nível hidrostático de pressão diferencial de ampla faixa JMYC-62XXAD

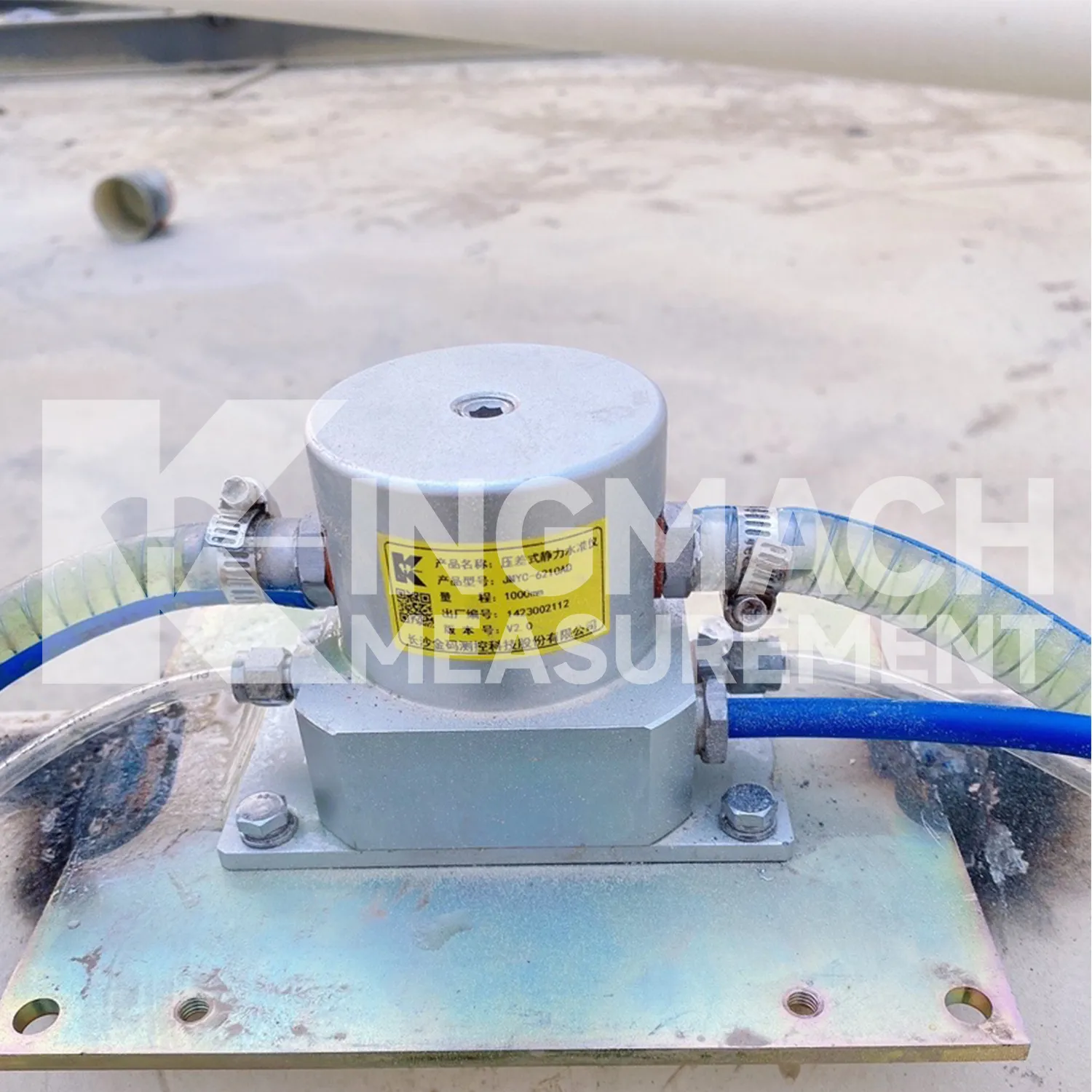

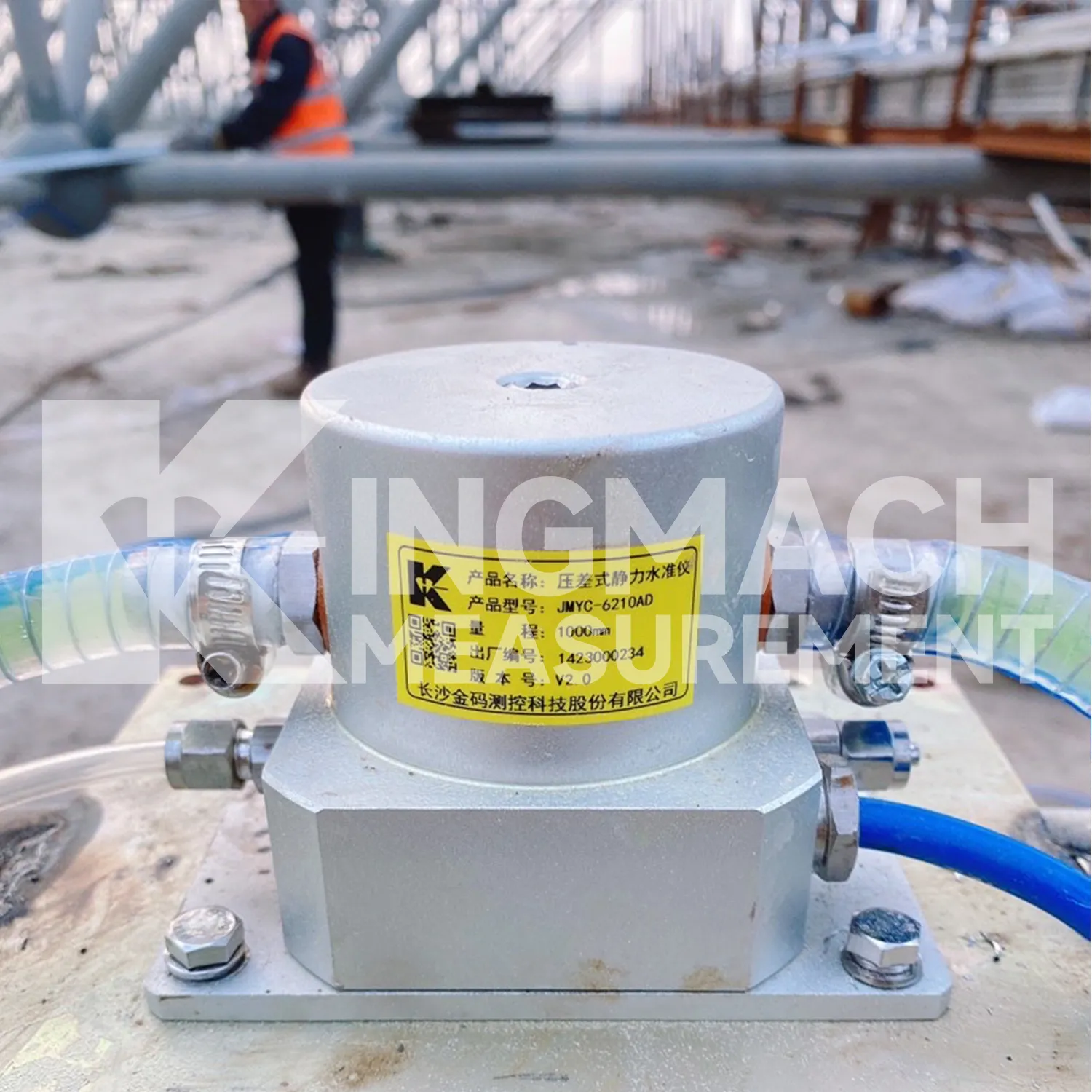

O sistema de teste de medidor de nível hidrostático de pressão diferencial consiste em vários sensores de nível hidrostático de pressão diferencial instalados em diferentes pontos de medição, com um deles montado em um ponto fixo servindo como ponto de referência. Os componentes em cada ponto de medição são conectados em série e podem ser posicionados em diferentes elevações e em diferentes direções dentro da faixa de medição. Medindo os valores de nível de líquido dos sensores nos pontos de medição e no ponto de referência, respectivamente, é calculada a alteração do assentamento em relação ao ponto de referência. Este sistema é amplamente aplicável para medição de precisão em vários cenários de engenharia, como assentamento irregular de pavimentos, assentamento não linear de seção transversal, assentamento de barragens, deflexão de pontes, estabilidade de taludes e assentamento de edifícios.

Download

Consulta gratuita

Informações gerais sobre o produto

Local de Origem:	Changsha, China
Marca:	Kingmach
Número do modelo:	JMYC-62XXAD
Certificação:	GB/T 11828.2—2022

Termos comerciais do produto

Quantidade mínima de pedido:	1 peça
Preço:	Negociável
Detalhes da embalagem:	Caixas ou caixas de madeira. Soluções de embalagens personalizadas também estão disponíveis.
Prazo de entrega:	Enviado dentro de 30 dias após o recebimento integral do pagamento.
Condições de pagamento:	T/T com antecedência.

Descrição

Características

1.Projetado e fabricado com base no princípio do tubo líquido interconectado, oferece alta sensibilidade, precisão, estabilidade e influência mínima de temperatura, tornando-o adequado para monitoramento de longo prazo.

2.O sistema de nivelamento hidrostático compreende múltiplos instrumentos de nivelamento interligados através de tubos hidráulicos, permitindo a medição da deformação vertical em cada instrumento em relação a um ponto de referência. Equipado com circuitos inteligentes integrados, ele emite medições digitais diretamente através de um barramento 485, suporta transmissão de longa distância sem distorção e é ideal para observação prolongada e medição automatizada.

3.Excelente desempenho de isolamento, design à prova d'água e durável, fonte de alimentação DC 12V, garantindo segurança e confiabilidade.

4.Quando combinado com o sistema de aquisição automatizado da nossa empresa (equipado com módulos de barramento e software de computador host), ele permite medição autônoma ou monitoramento remoto.

Aplicativos

O sensor de nível hidrostático de pressão diferencial de ampla faixa da série JMYC-62XXAD é amplamente utilizado para medição precisa de assentamento linear em superfícies de estradas, deflexão de pontes, tratamento de fundações macias, fundações de recuperação de terras, subleitos de barragens, estabilidade de taludes e assentamentos de edifícios.

Especificações

Faixa	500 mm, 1.000 mm, 3.000 mm, 5.000 mm
Resolução	0.1mm
Precisão	0,2%FS
Tensão de alimentação	CC 9V~24V
Consumo de energia	<0,5W
Sinal de saída	Sinal digital RS485
Temperatura de operação	-30℃~+80℃

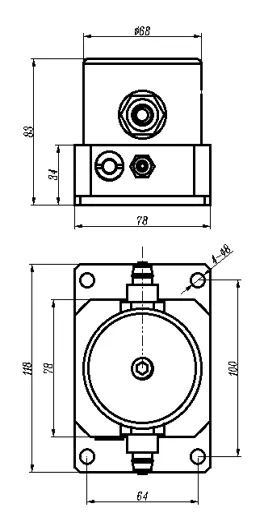

Dimensões	118 mm × 78 mm × 83 mm
